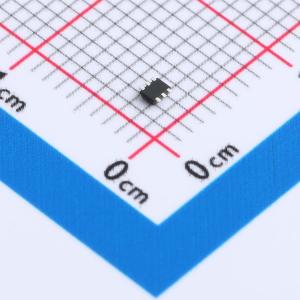

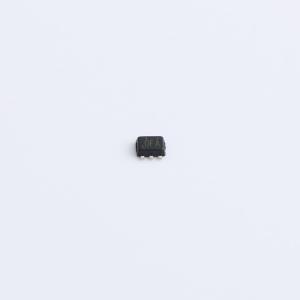

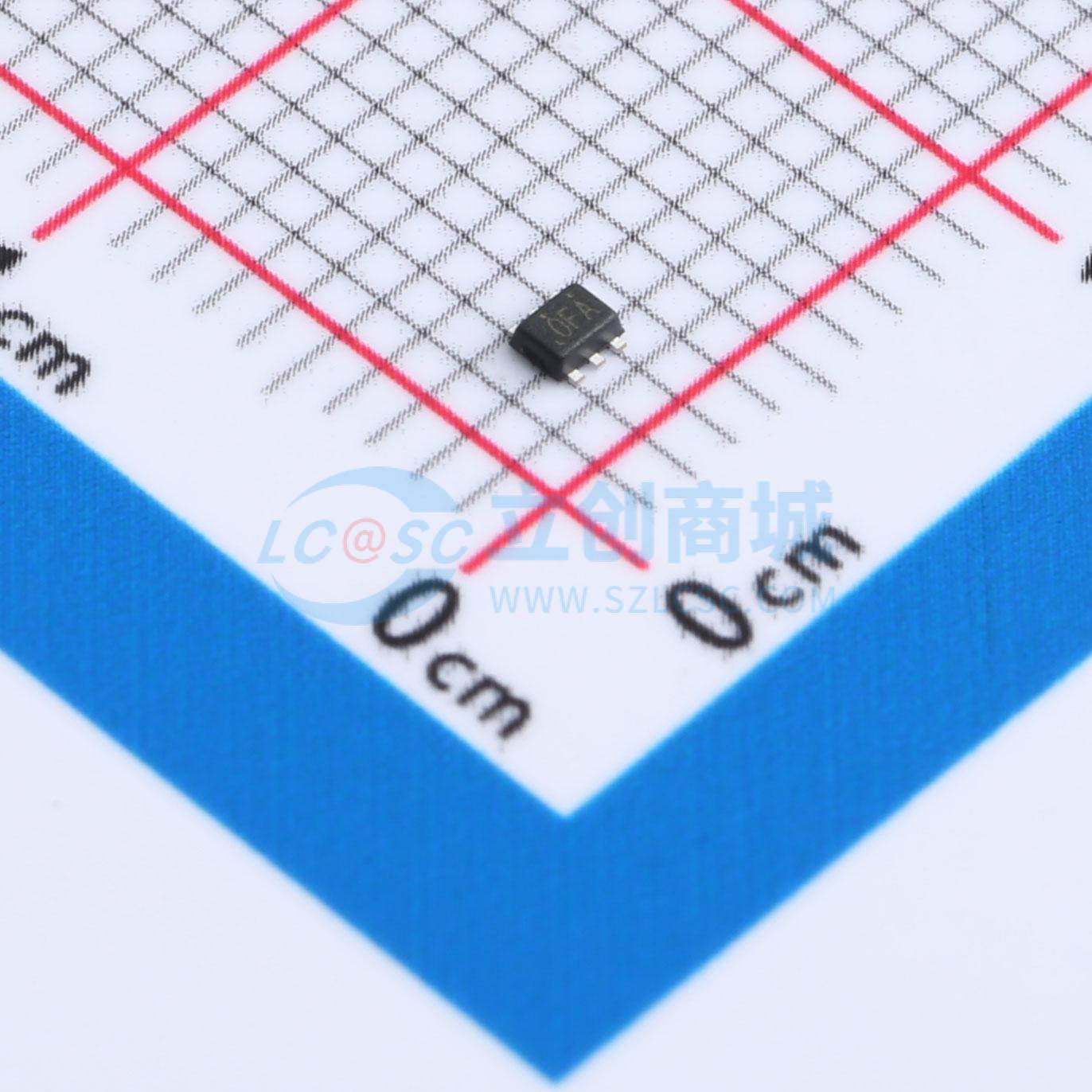

温馨提醒：图片仅供参考，商品以实物为准
RT5762CHGH6F
2A，1.2MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT5762A/B/C/D/E/F 是一款简单易用的2A同步降压DC-DC转换器,输入电压范围为2.5V到6V。该器件集成了低导通电阻的MOSFET,具有1.2MHz的典型开关频率,支持先进的恒定导通时间控制架构,实现超快瞬态响应和高效率。适用于移动电话、手持设备、STB、电缆调制解调器、xDSL平台、WLAN ASIC电源/存储（SSD和HDD）、POL LV降压转换器等应用。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT5762CHGH6F
- 商品编号
- C5896722
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.03374克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 23uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT5762A/B/C/D/E/F是一款简单易用的2A同步降压DC-DC转换器，输入电源电压范围为2.5V至6V。该器件内置精确的0.6V参考电压，并集成了低RDS(ON)功率MOSFET，以在SOT563 (FC)和UDFN-6L 1.4x1 (FC)封装中实现高效率。 RT5762A/B/C/D/E/F采用先进恒定导通时间（ACOT）控制架构，只需少量外部组件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率运行。RT5762A/C/E工作在自动脉冲跳跃模式（PSM），可在轻载运行期间保持高效率。RT5762B/D/F工作在强制脉宽调制（PWM）模式，有助于满足严格的电压调节精度要求。 RT5762A/B/C/D/E/F可检测两个FET的电流，以实现可靠的过流保护。该器件具有逐周期电流限制保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。内置软启动功能可防止启动期间出现浪涌电流。该器件还具备输入欠压锁定、输出欠压保护、过压保护（RT5762AL/BL/CL/DL/EL/FL）和过温保护功能，可确保在所有工作条件下安全平稳运行。
商品特性
- 输入电压范围：2.5V至6V
- 集成100mΩ和70mΩ FET
- 100%占空比，实现最低压降
- 内部参考电压精度为1%
- 典型开关频率为1.2MHz
- 轻载时采用节能模式（RT5762A/C/E）
- 先进恒定导通时间（Δcoτ）控制
- 内部软启动（1.5ms）
- 使能控制输入
- 电源正常指示
- 负过流保护（RT5762B/D/F）
- 具备欠压锁定（UVLO）、过压保护（OVP）、欠压保护（UVP）、逐周期电流限制和过温保护（OTP）等全面保护功能
- 符合RoHS标准且无卤素
应用领域
- 手机和手持设备
- 机顶盒、电缆调制解调器和xDSL平台
- WLAN ASIC电源/存储（SSD和HDD）
- 一般用途的负载点（POL）低压降压转换器
