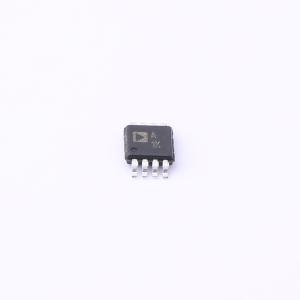

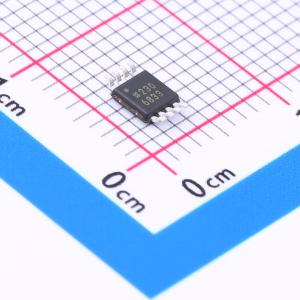

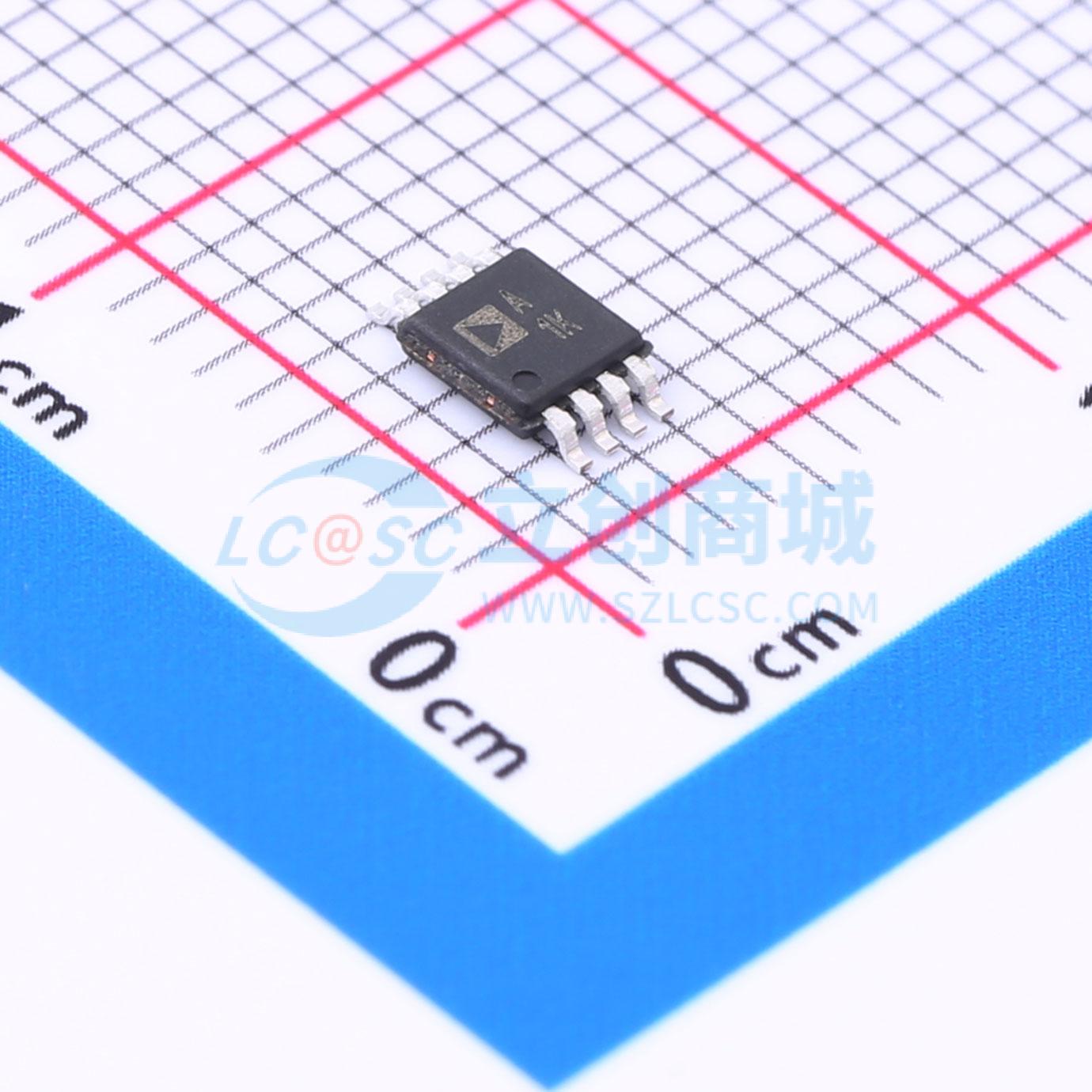

AD8682ARMZ

双路/四路低功耗高速JFET运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双路、低功耗、高速JFET运算放大器
品牌名称: ADI(亚德诺)
商品型号: AD8682ARMZ
商品编号: C653139
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

	属性	参数值
	商品目录	FET输入运放
	放大器数	双路
	增益带宽积(GBP)	3.5MHz
	输入偏置电流(Ib)	20pA
	输入失调电压(Vos)	350uV
	共模抑制比(CMRR)	90dB
	压摆率(SR)	9V/us
	静态电流(Iq)	210uA

	属性	参数值
	轨到轨	-
	输入失调电压温漂(Vos TC)	15uV/℃
	输出电流	10mA
	工作温度	-40℃~+85℃
	双电源(Vee ~ Vcc)	-18V~-4.5V；4.5V~18V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	36nV/√Hz@1kHz
	输入失调电流(Ios)	100pA

商品概述

AD8682和AD8684分别为双路和四路低功耗、精密（1 mV）JFET放大器，在低电源电流下具备出色的速度性能。每路放大器的电源电流低于250 μA时，压摆率通常为9 V/μs。这些单位增益稳定的放大器典型增益带宽为3.5 MHz。JFET输入级确保偏置电流通常为几皮安，在整个工作温度范围内最大不超过125 pA。这些器件非常适合便携式低功耗应用，特别是在高源阻抗的情况下。它们是单位增益稳定的，能够驱动更高容量的负载（G = 1，同相），作为其在各种条件下出色动态响应的一个例子，可在低静态电流下实现直流精密性能。

商品特性

低电源电流：每路放大器最大250 μA
高压摆率：9 V/μs
带宽：典型值3.5 MHz
低失调电压：25℃时最大1 mV
低输入偏置电流：25℃时最大20 pA
共模抑制比：典型值90 dB
快速建立时间
单位增益稳定

应用领域

便携式电信设备
低功耗工业和仪器仪表
环路滤波器
有源和精密滤波器
积分器
应变计放大器
便携式医疗仪器
电源电流监测
