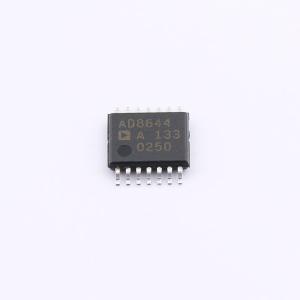

AD8644ARUZ
18 V运算放大器(四路)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8614（单通道）和 AD8644（四通道）是专为 LCD 显示器应用优化的单电源、5.5MHz 带宽、轨到轨放大器。它们采用高压、超快互补双极（HV XFCB）工艺制造。这种专有工艺包含沟槽隔离晶体管，可降低内部寄生电容，从而改善增益带宽、相位裕量和容性负载驱动能力
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8644ARUZ
- 商品编号
- C653071
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.119786克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 5.5MHz | |
| 输入失调电压(Vos) | 2.5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 7.5V/us | |
| 输入偏置电流(Ib) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500nA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 70mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源 | 5V~18V |
