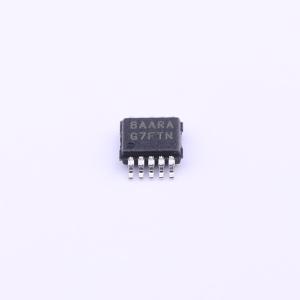

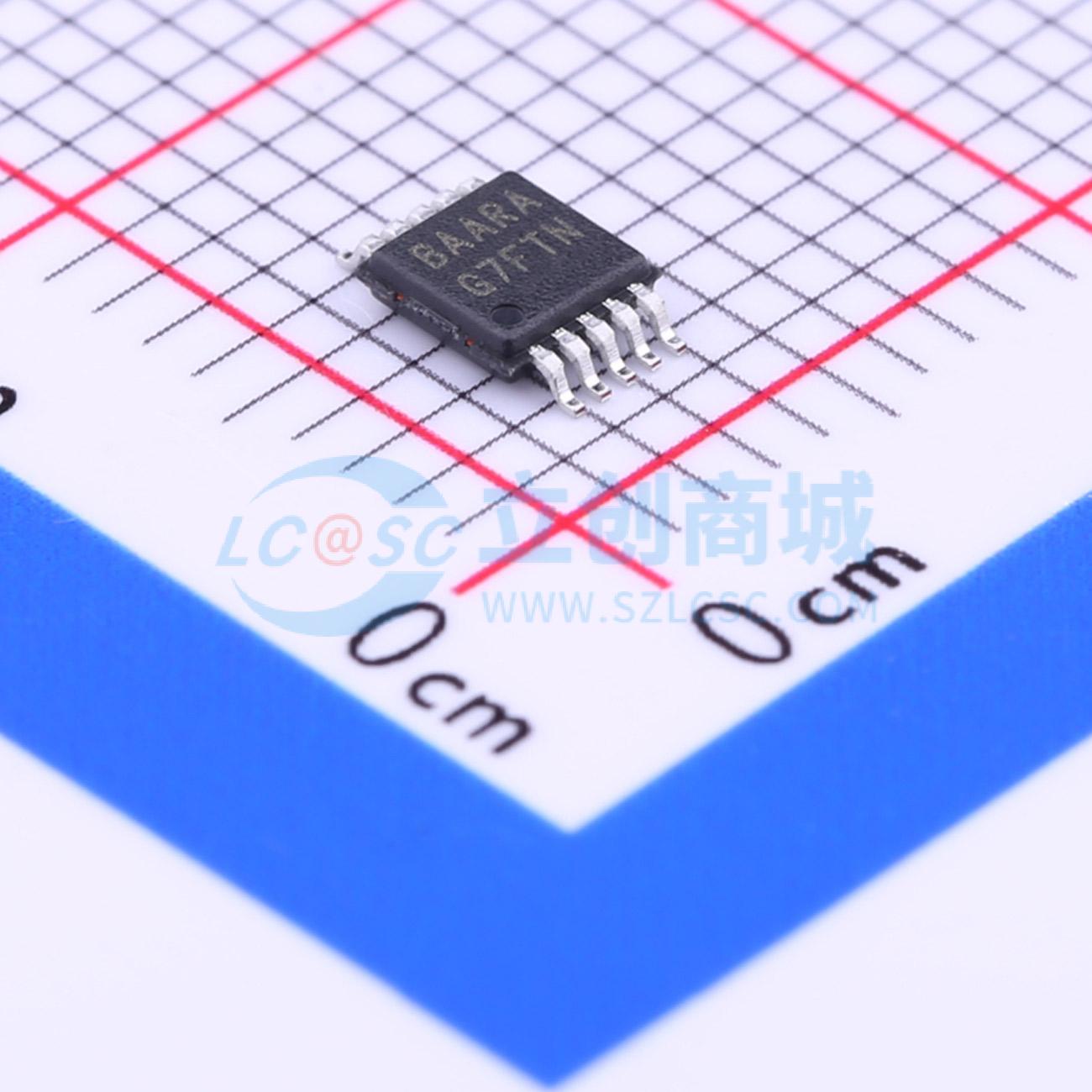

EL7532IYZ-T7
2A同步降压调节器
- 描述
- EL7532是一款同步、集成FET的2A降压调节器,具有内部补偿功能。它的工作输入电压范围为2.5V至5.5V,输出电压可通过外部电阻分压器设置在0.8V到Vin之间。该芯片采用10引脚MSOP封装,具有小于0.18平方英寸的紧凑尺寸。其典型开关频率为1.5MHz,最大效率可达94%,并具有过温保护和低关断电流等特性。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- EL7532IYZ-T7
- 商品编号
- C67127
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.101克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
EL7532是一款同步集成式FET 2A降压稳压器，输入电压范围为2.5V至5.5V。输出电压可通过一对外部电阻由用户进行调节。 内部补偿控制器使得仅需使用两个陶瓷电容和一个电感，即可构成一个完整的、占位面积极小的2A DC/DC转换器。
商品特性
- 2A连续电流（-40℃至+85℃）
- 完整2A转换器的占位面积小于0.18平方英寸
- MSOP10封装，最大高度1.1mm
- 1.5MHz（典型值）开关频率
- 100ms上电复位输出（POR）
- 内部补偿电压模式控制器
- 最高94%的效率
- 关断电流<1μA
- 过温保护
- 提供无铅产品（符合RoHS标准）
应用领域
- PDA和掌上电脑
- 条形码阅读器
- ADSL调制解调器
- 便携式仪器
- 锂离子电池供电设备
- ASIC/FPGA/DSP电源
- 机顶盒
