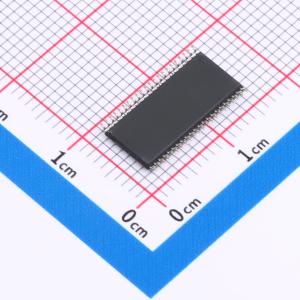

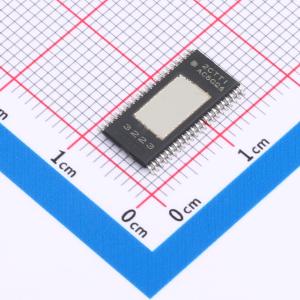

温馨提醒：图片仅供参考，商品以实物为准
TPA3223DDVR
高功率D类放大器，支持立体声和单声道配置
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA3223 具有低空闲电流的 200W 立体声、400W 单声道、10 至 45V 电源电压、模拟输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA3223DDVR
- 商品编号
- C5885448
- 商品封装
- HTSSOP-44
- 包装方式
- 编带
- 商品毛重
- 0.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道；单声道 | |
| 输出功率 | 425W×1@2Ω；200W×2@4Ω；300W×1@3Ω | |
| 工作电压 | 10V~42V | |
| 总谐波失真+噪声(THD+N) | 0.02% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150A | |
| 工作温度 | 0℃~+125℃ | |
| 信噪比 | 108dB | |
| 输入类型 | 单端；差分 | |
| 电源纹波抑制比(PSRR) | 60dB | |
| 效率 | 90% |
商品概述
TPA3223是一款高功率D类放大器，可在满功率、空闲和待机状态下高效运行。该器件采用闭环反馈，可在整个音频频段实现低失真，并提供出色的音质。该器件采用AD调制，可驱动2x200 W功率至4Ω负载，或1x400 W功率至2Ω负载。
TPA3223具有单端或差分模拟输入接口，支持最高2V RMS输入，有四种可选增益：20 dB、23.5 dB、32 dB和36 dB。TPA3223还实现了>90%的效率、低空闲功耗和超低待机功耗（<0.1 W）。这得益于采用了60mΩ的MOSFET、优化的栅极驱动方案和低功耗工作模式。为进一步简化设计，该器件集成了必要的保护功能，包括欠压、过压、逐周期电流限制、短路、削波检测、过温警告和关断，以及直流扬声器保护。
商品特性
- 宽电源电压范围：10 V至42 V
- 立体声（2xBTL）和单声道（1 x PBTL）配置
- 总谐波失真加噪声（THD+N）为10%时的输出功率：
- BTL配置下，4Ω负载立体声输出200 W
- PBTL配置下，3Ω负载单声道输出300 W
- PBTL配置下，2Ω负载单声道输出425 W
- 总谐波失真加噪声（THD+N）为1%时的输出功率：
- BTL配置下，4Ω负载立体声输出170 W
- PBTL配置下，2Ω负载单声道输出325 W
- 闭环反馈设计：
- 4Ω负载、1 W功率时，总谐波失真加噪声（THD+N）<0.02%
- 电源抑制比（PSRR）为60 dB（BTL，无输入信号）
- 输出噪声<100 μV（A加权）
- 信噪比（SNR）>110 dB（A加权）
- 低功耗工作模式：
- 待机模式：静音和关断
- 单通道BTL工作
- 多种输入选项，简化前置放大器设计：
- 差分或单端模拟输入
- 可选增益：20 dB、23.5 dB、32 dB、36 dB
- 集成保护功能：欠压、过压、过流、逐周期电流限制、短路、削波检测、过温警告和关断，以及直流扬声器保护
- 易于同步多个设备
- D类工作效率达90%（4Ω）
应用领域
- 蓝牙和Wi-Fi扬声器
- 条形音箱
- 低音炮
- 专业和公共广播（PA）扬声器
