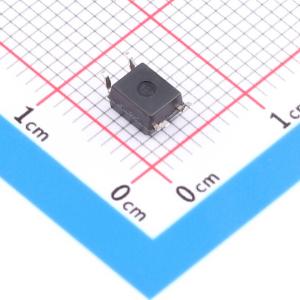

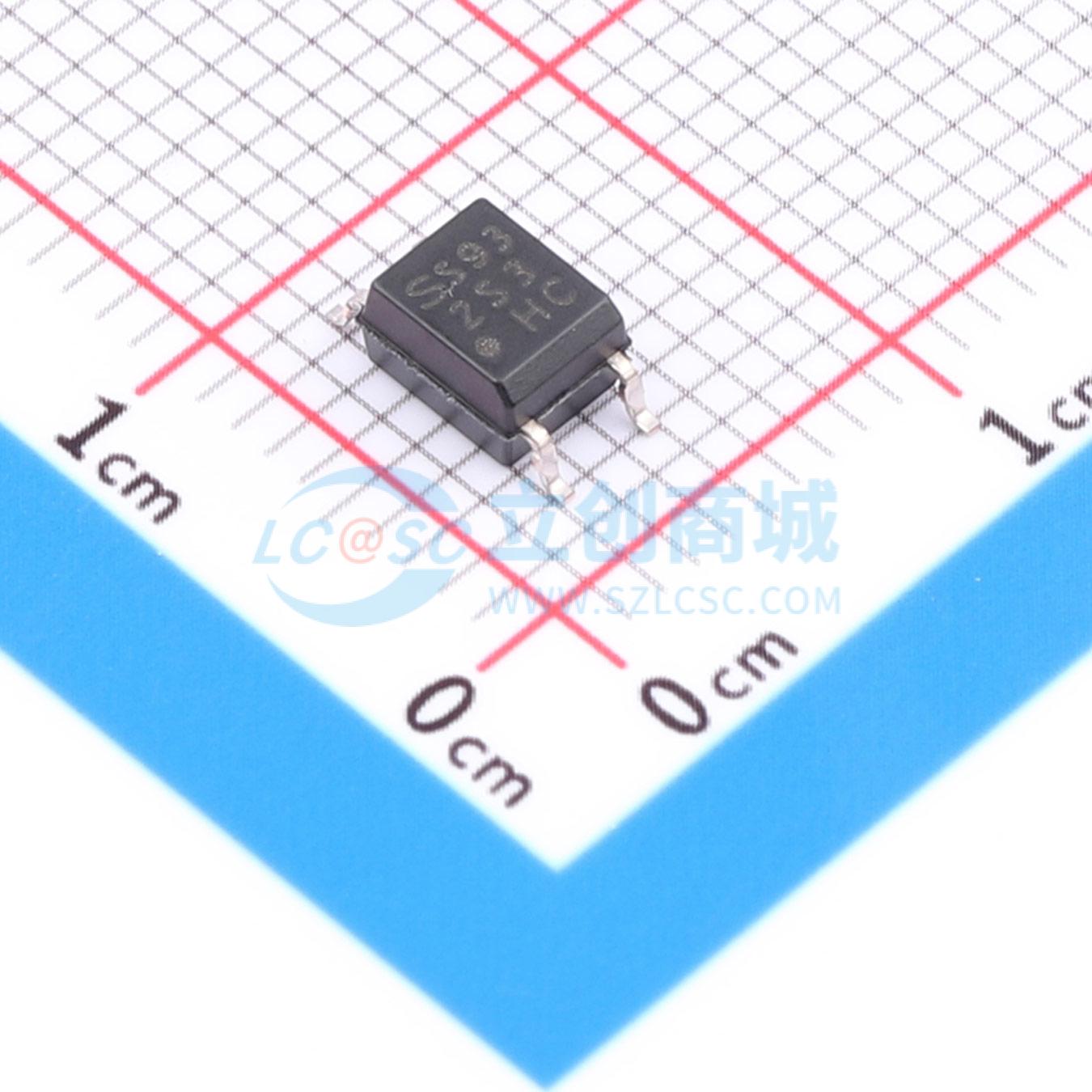

温馨提醒：图片仅供参考，商品以实物为准
S2S3LA0F
双向可控硅 无 1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个与输出光电双向可控硅光耦合的红外发光二极管 (IRED)。这些器件具有全波控制功能，是中高电流双向可控硅的理想隔离驱动器。SOP 封装可提供 3.75kV 的输入到输出隔离，并具有出色的换向抗噪性。
- 品牌名称
- SHARP(夏普)
- 商品型号
- S2S3LA0F
- 商品编号
- C5885235
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 无 | |
| 正向压降(Vf) | 1.2V | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 50mA | |
| 负载电压 | - | |
| 静态dv/dt | 100V/us | |
| 通道数 | 1 | |
| 工作温度 | -30℃~+100℃ |
商品概述
S2S3系列光耦合器包括一个红外发光二极管（IRED）与输出光三极管光学耦合。这些设备具有全波控制功能，是中高电流三极管的理想隔离驱动器。SOP封装提供了从输入到输出的3.75kV隔离，并具有优异的换向噪声抗扰度。
商品特性
- 高重复峰值关断电压（VDRM：600V）
- 非零交叉功能
- 提供多种IFT等级（详见本的型号系列部分）
- 4引脚迷你扁平封装
- 优异的抗噪性能（dV/dt：最小100V/μs）
- 双传递模压结构（适用于波峰焊接）
- 输入与输出之间的高隔离电压（Viso(rms)：3.75kV）
应用领域
- 触发用于开关需要交流负载的设备的Triac，例如加热器、风扇、电机、电磁阀和阀门。
- 在诸如照明控制和温度控制（暖通空调）等应用中实现相位控制所使用的Triac触发。
- 电源应用中的交流线路控制。
