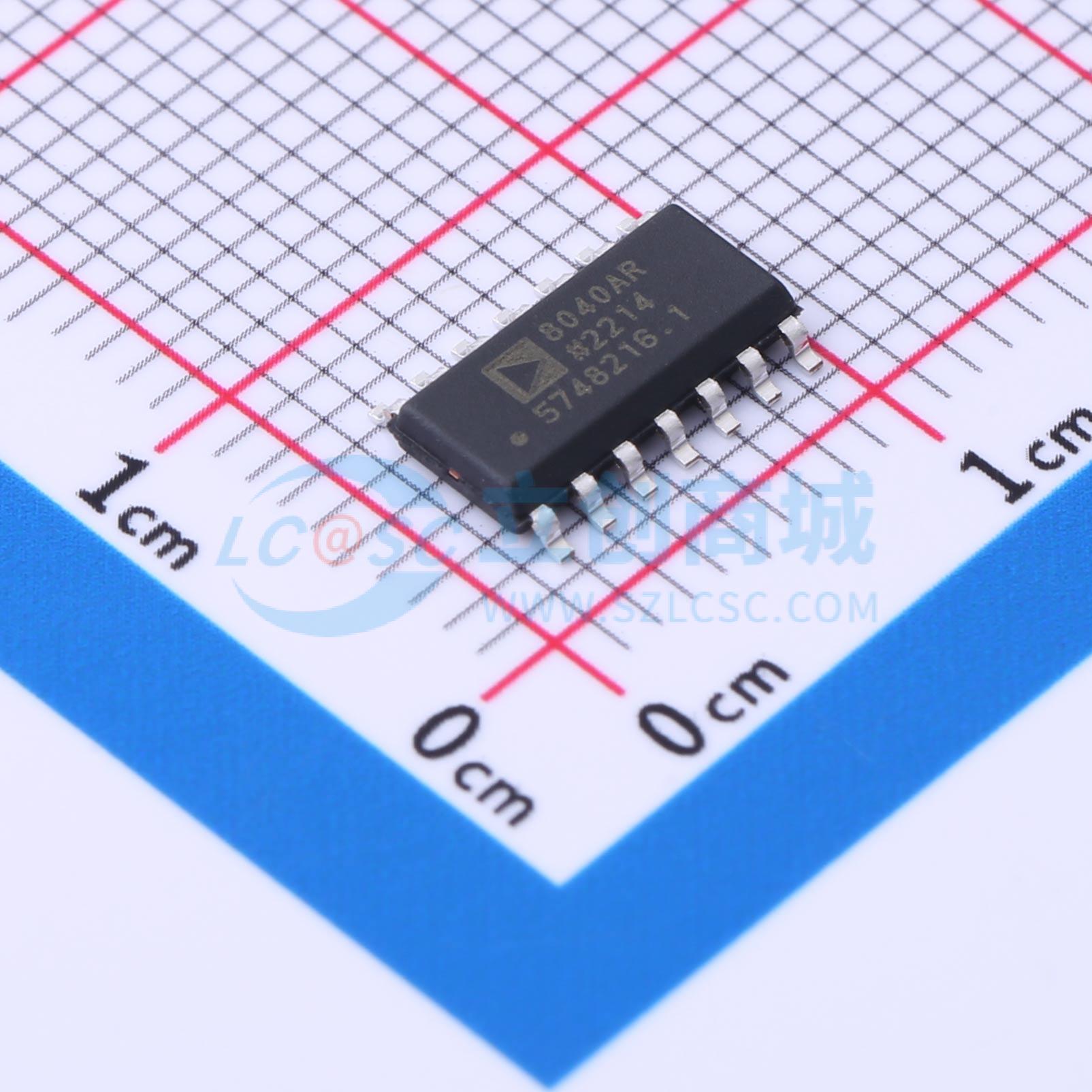

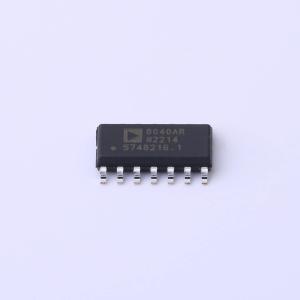

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 60V/us | |
| 输入偏置电流(Ib) | 1.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 16.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V |
商品概述
AD8029（单通道）、AD8030（双通道）和AD8040（四通道）是轨到轨输入和输出高速放大器，每个放大器的静态电流仅1.3mA。虽然功耗很低，但这些放大器却能提供出色的性能，小信号带宽为125MHz，压摆率为60V/μs。ADI公司的专有XFCB工艺使该器件实现了高速、高性能和低功耗特性。 该系列放大器采用单电源供电，具有轨到轨输入和输出性能，电源电压范围为2.7V至12V。输入电压范围可以超过各供电轨200mV而不会反相。输出动态范围可以扩展至各供电轨40mV以内。 AD8029/AD8030/AD8040以极低的功耗提供出色的信号质量。在G = +1时，无杂散动态范围(SFDR)为72dBc(1MHz)，0.1%建立时间仅80ns。低失真和快速建立特性使这些放大器适合用作单电源模数转换器的驱动器。 丰富多样的功能使用户可以在较宽的电压范围内使用这些放大器，而功耗却小于6.5mW。无论是要求高带宽的电池供电系统，还是元件密度高且要求较低功耗的高速系统中，这些特性都有助于延长系统的工作时间。 AD8029/AD8030是唯一提供SOT23和SC70小型封装的低功耗、轨到轨输入和输出高速放大器，额定温度范围为 - 40°C至 +125°C扩展工业温度范围。
商品特性
- 低功耗，每个放大器的电源电流：1.3mA
- 高速，3dB带宽：125MHz (G = +1)
- 压摆率：60V/μs
- 0.1%建立时间：80ns
- 轨到轨输入和输出，输入超过供电轨200mV不会反相
- 宽电源电压范围：2.7V至12V
- 失调电压：6mV（最大值）
- 低输入偏置电流 +0.7μA至 - 1.5μA
- 小型封装：SOIC - 8、SC70 - 6、SOT23 - 8、SOIC - 14、TSSOP - 14
应用领域
- 电池供电仪器仪表
- 滤波器
- 模数转换驱动器
- 缓冲
