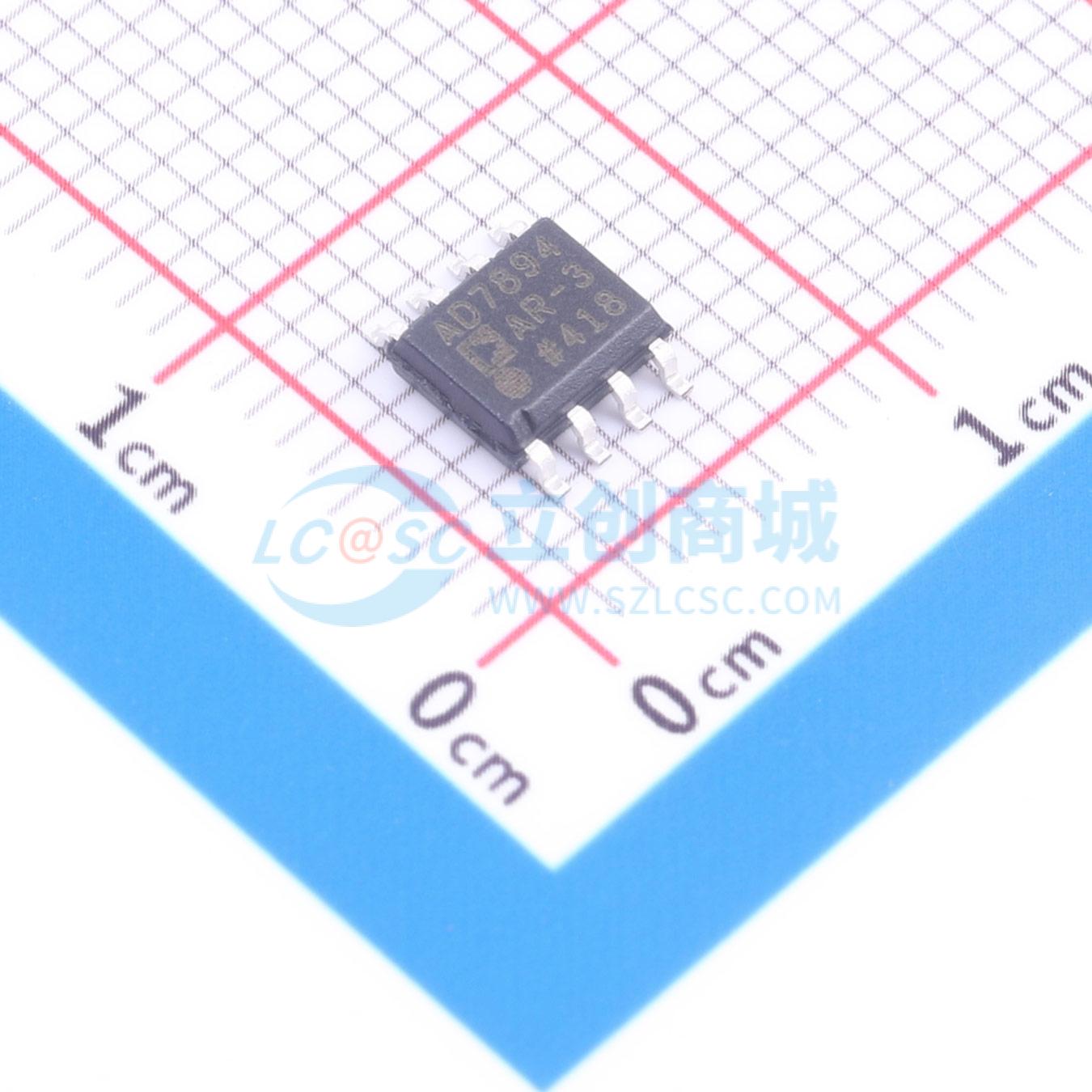

温馨提醒：图片仅供参考，商品以实物为准

AD7894ARZ-3REEL7

真双极性输入、5 V单电源、14位、串行4.5 us ADC，采用8引脚封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD7894是一款快速、14位模数转换器，采用单+5V供电，封装为8引脚SOIC。该器件包含一个5us逐次逼近A/D转换器、片上跟踪保持放大器、片上时钟和高速串行。
品牌名称: ADI(亚德诺)
商品型号: AD7894ARZ-3REEL7
商品编号: C651959
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

AD7894是一款快速14位ADC，采用单+5 V电源供电，封装为小型8引脚SOIC。该器件包含一个5 µs逐次逼近型A/D转换器、一个片上跟踪/保持放大器、一个片上时钟和一个高速串行接口。 AD7894的输出数据通过高速串行接口端口提供。这个两线串行接口有一个串行时钟输入和一个串行数据输出，外部串行时钟可从该器件获取串行数据。除了传统的直流精度指标（如线性度、满量程和失调误差）外，AD7894还规定了动态性能参数，包括谐波失真和信噪比。该器件可接受的模拟输入范围为±10 V（AD7894 - 10）、±2.5 V（AD7894 - 3）、0 V至+2.5 V（AD7894 - 2），采用单+5 V电源供电，典型功耗仅为20 mW。 AD7894具有高采样率模式，并且针对低功耗应用，具备专有的自动掉电模式，在转换完成后器件会自动进入掉电状态，并在下一个转换周期开始前“唤醒”。该器件采用小外形集成电路（SOIC）封装。

商品特性

快速14位ADC，转换时间为5 µs
8引脚SOIC封装
单5 V电源供电
高速、易用的串行接口
片上跟踪/保持放大器
输入范围可选：AD7894 - 10为±10 V，AD7894 - 3为±2.5 V，AD7894 - 2为0 V至±2.5 V
高输入阻抗
低功耗：典型值20 mW
与12位AD7895引脚兼容升级

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	160kHz
	通道数	1
	工作电压	5V
	接口类型	串行
	差分输入	-
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	78dB
	时钟/振荡器	内置
	时钟频率(fc)	16MHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	20uA
