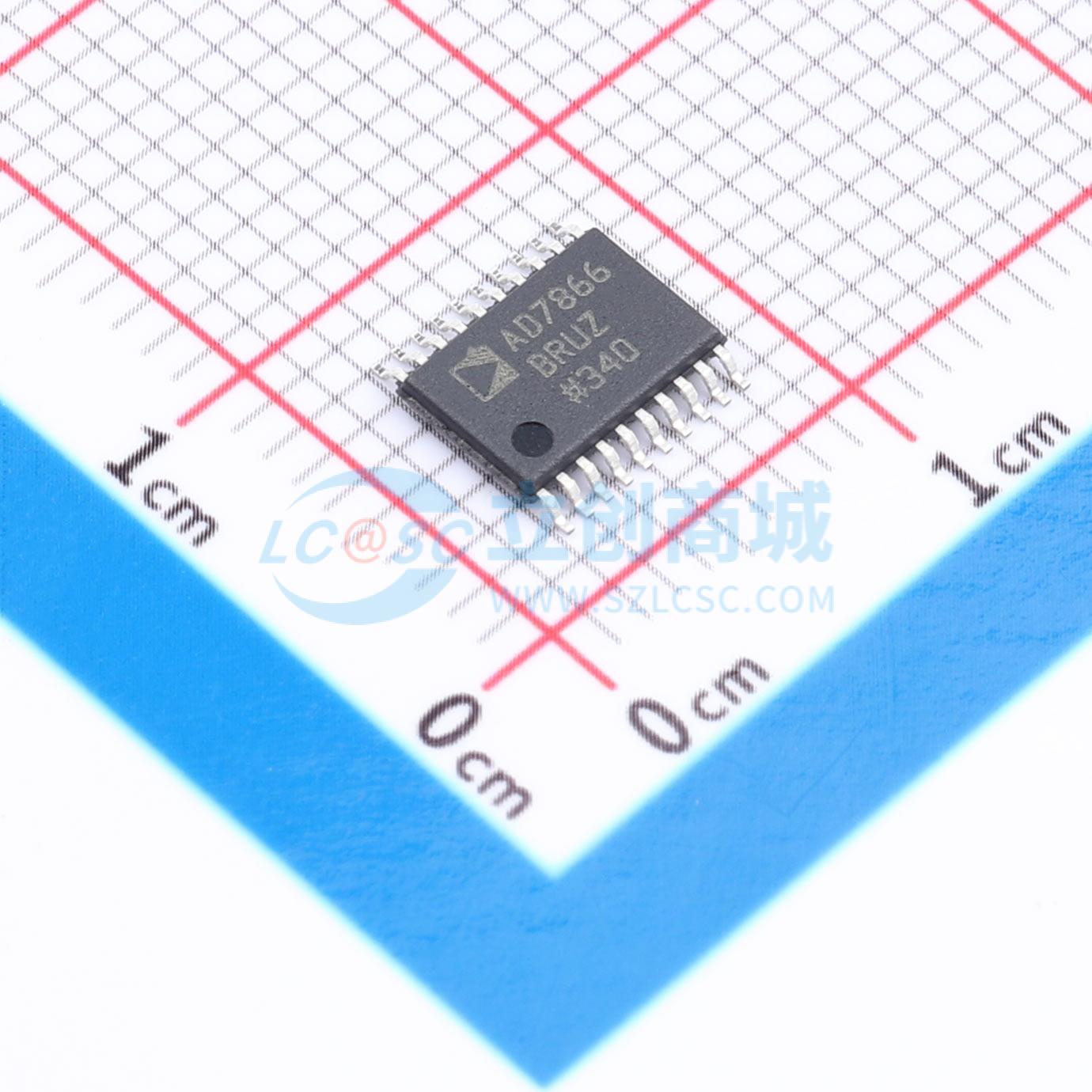

AD7866BRUZ

AD7866 是一款双路 12 位高速、低功耗逐次逼近型 ADC。该器件采用 2.7 V 至 5.25 V 单电源供电，最高吞吐量可达 1 MSPS。器件包含两个 ADC，每个 ADC 前都有一个低噪声、宽带宽跟踪保持放大器，可处理超过 10 MHz 的输入频率。 转换过程和数据采集通过标准控制输入进行控制，便于与微处理器或 DSP 接口。输入信号在 Cs 的下降沿采样，此时也启动转换。转换时间由 SCLK 频率决定。该器件无流水线延迟。 AD7866 采用先进设计技术，在高吞吐量下实现极低功耗。采用 3 V 电源和 1 MSPS 吞吐量时，器件最大电流消耗为 3.8 mA。采用 5 V 电源和 1 MSPS 吞吐量时，最大电流消耗为 4.8 mA。该器件在睡眠模式下还提供灵活的功耗/吞吐量管理。 该器件的模拟输入范围可选择为 0 V 至 VREF 范围或 2×VREF 范围，输出编码可为直二进制或二进制补码。AD7866 内置 2.5 V 基准源，若需要也可采用外部基准源。每个板载 ADC 也可单独提供外部基准源。 AD7866 采用 20 引脚薄型收缩小外形（TSSOP）封装。

• 双路 12 位、2 通道 ADC
• 快速吞吐量：1 MSPS
• 电源电压范围 2.7 V 至 5.25 V
• 低功耗：3 V 电源、1 MSPS 时最大功耗 11.4 mW；5 V 电源、1 MSPS 时最大功耗 24 mW
• 宽输入带宽：输入频率 300 kHz 时 SNR 为 70 dB
• 板载基准源：2.5 V
• 工作温度范围 -40°C 至 125°C
• 灵活的功耗/吞吐量管理
• 同步转换/读取
• 无流水线延迟
• 高速串行接口：兼容 SPI/QSPI/MICROWIRE/DSP
• 关断模式：最大电流 1 μA
• 20 引脚 TSSOP 封装
