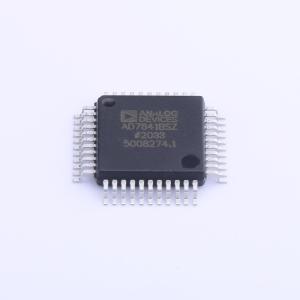

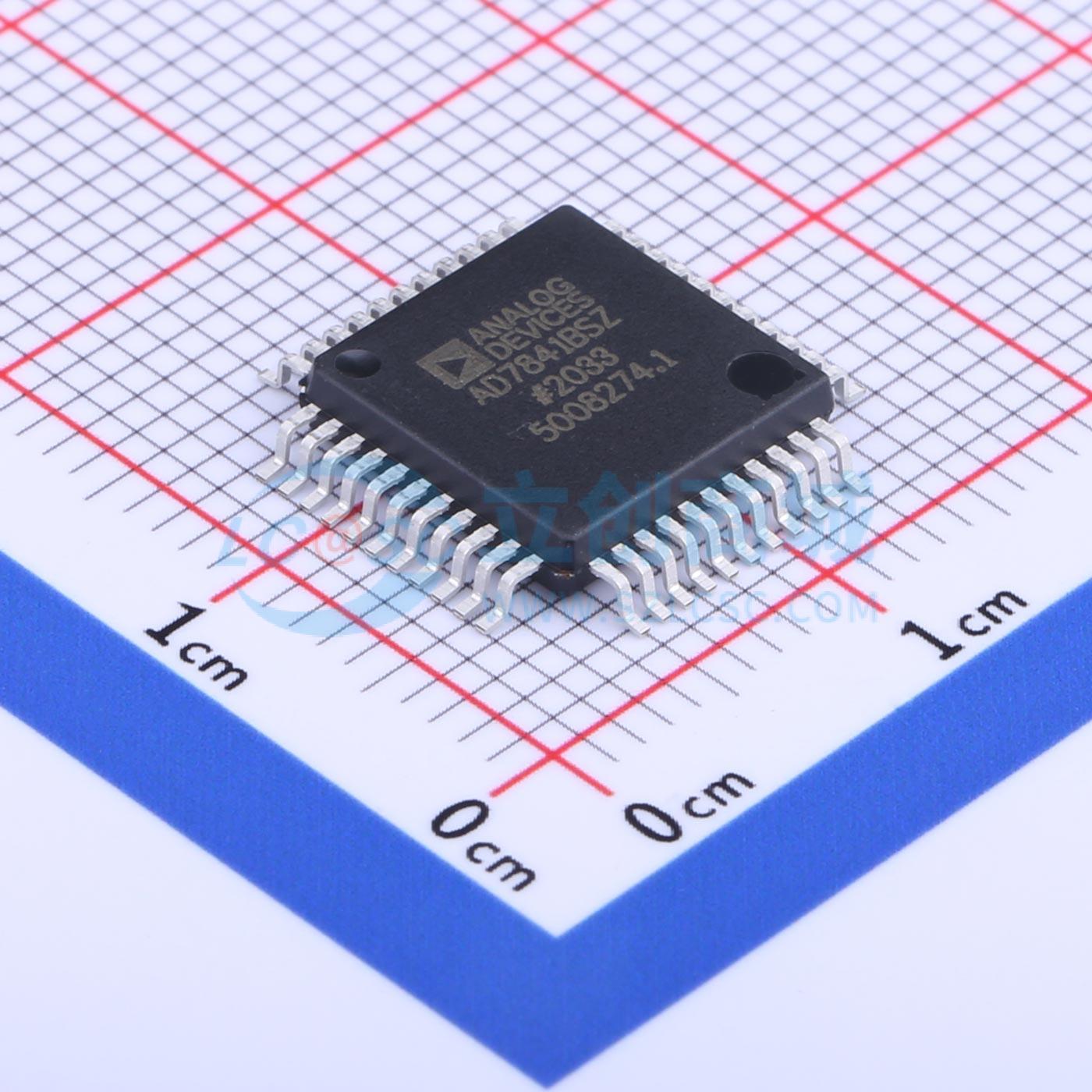

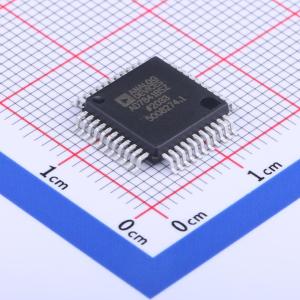

AD7841BSZ
8通道、14位、并行输入、电压输出DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含八个14位DAC，在一个单片芯片上。具有输出电压，满量程范围为±10V，参考电压为±5V。接受来自外部总线的14位并行加载数据，在WR(overline)、CS(overline)和DAC通道地址引脚A0-A2的控制下进入其中一个输入寄存器。DAC输出在新数据接收到DAC寄存器时更新，通过将LDAC(overline)输入置低可同时更新所有输出。每个DAC输出通过增益为2的放大器进行缓冲，可通过DUTGNDx引脚插入外部DAC失调电压。采用44引脚MQFP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7841BSZ
- 商品编号
- C651697
- 商品封装
- MQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 8 | |
| 接口类型 | 并行 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 31us | |
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 2LSB；1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 外置 |
商品概述
AD7841在单块芯片上集成了八个14位DAC。在±5 V参考电压下，其输出电压的满量程范围为±10 V。 AD7841在WR、CS和DAC通道地址引脚A0 - A2的控制下，从外部总线将14位并行加载数据存入其中一个输入寄存器。 当新数据存入DAC寄存器时，DAC输出会更新。将LDAC输入置为低电平，可同时更新所有输出。 每个DAC输出都通过一个增益为2的放大器进行缓冲，可通过DUTGNDx引脚向该放大器引入外部DAC失调电压。 AD7841采用44引脚MQFP封装。
商品特性
- 单封装集成八个14位DAC
- 电压输出
- 每对DAC可进行失调调整
- 参考电压范围为±5 V
- 最大输出电压范围为±10 V
- ±15 V ±10%工作电压
- 可清零至用户定义电压
- 44引脚MQFP封装
应用领域
- 自动测试设备
- 过程控制
- 通用仪器仪表
