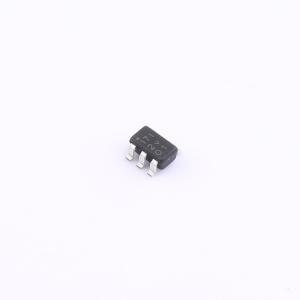

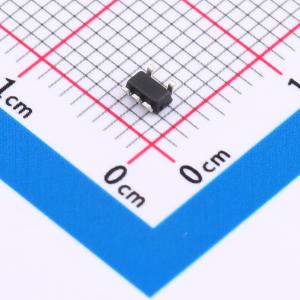

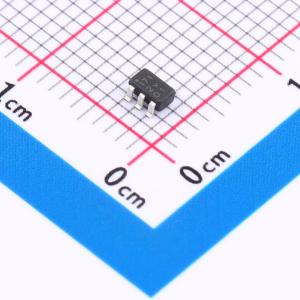

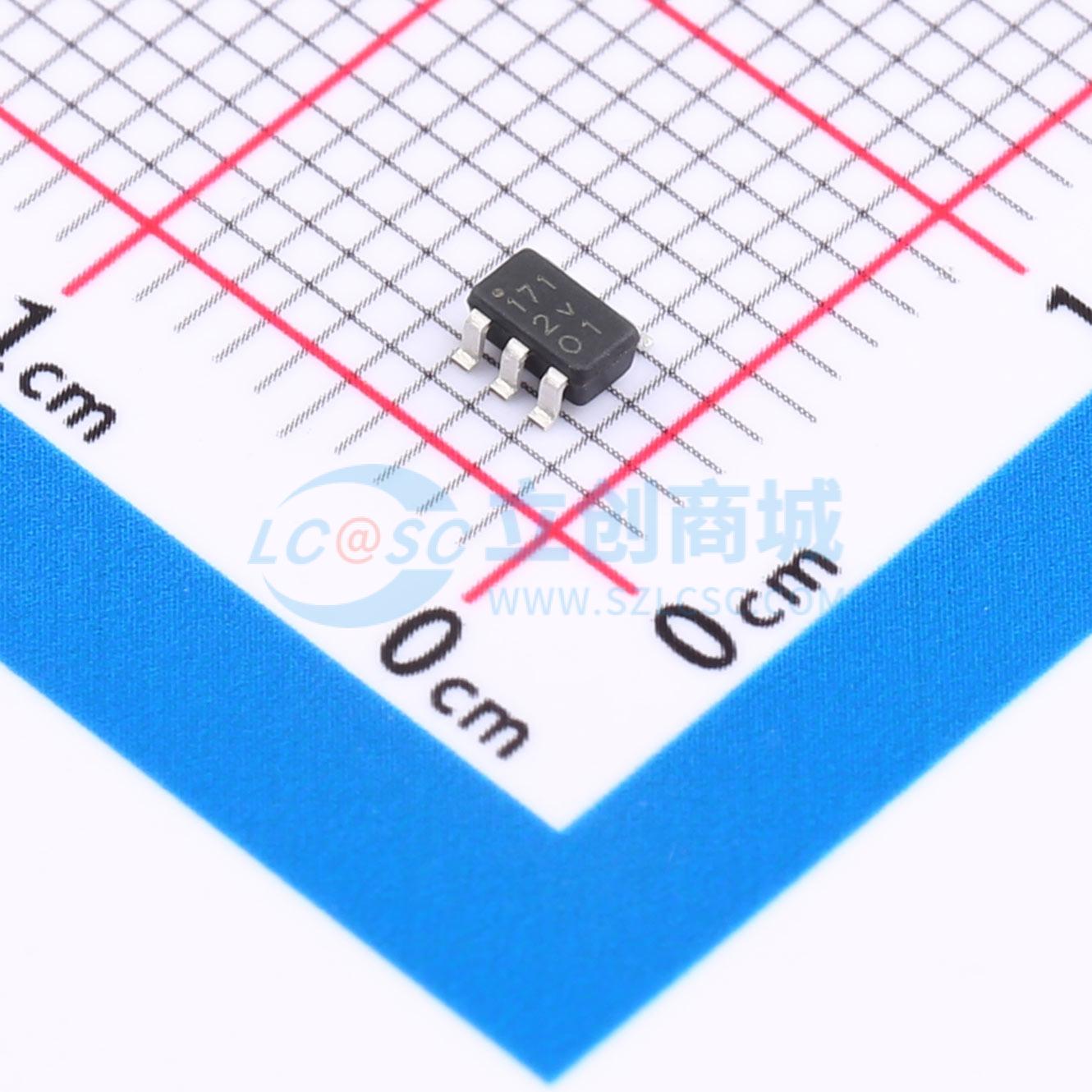

温馨提醒：图片仅供参考，商品以实物为准
1ED44171N01BXTSA1
单通道低端栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1ED44171N01B是一款低压、用于功率器件（如：IGBT、MOSFET）的同相栅极驱动器。专有的抗闩锁CMOS技术实现了坚固耐用的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 1ED44171N01BXTSA1
- 商品编号
- C5876775
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2.6A | |
| 拉电流(IOH) | 2.6A | |
| 工作电压 | 12.7V~20V | |
| 上升时间(tr) | 5ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 5ns | |
| 传播延迟 tpLH | 50ns | |
| 传播延迟 tpHL | 50ns | |
| 特性 | 欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.9V~2.3V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 700uA |
商品概述
1ED44171N01B是一款低压功率器件（如IGBT、MOSFET）同相栅极驱动器。专有的抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容。输出驱动器具有电流缓冲级。1ED44171N01B提供欠压锁定保护，并设有故障状态输出（激活时，EN/FLT引脚内部拉低）。EN/FLT需要外部上拉以实现正常工作，将EN/FLT拉低会禁用驱动器。欠压锁定保护会使输出保持低电平，直到VCC电源电压处于工作范围内。
商品特性
- CMOS施密特触发输入
- 欠压锁定
- 故障输出和使能共用单引脚
- 可编程故障清除时间
- 兼容3.3 V、5 V和15 V输入逻辑
- 支持最高25 V的VCC电源电压
- 输出与输入同相
- “IN”引脚具备 -10 Vdc负输入能力
- 3 kV ESD HBM
- 符合RoHS标准
应用领域
- PFC级
- 家用电器
- 空调
- 工业应用
- 单端拓扑通用低端栅极驱动器
