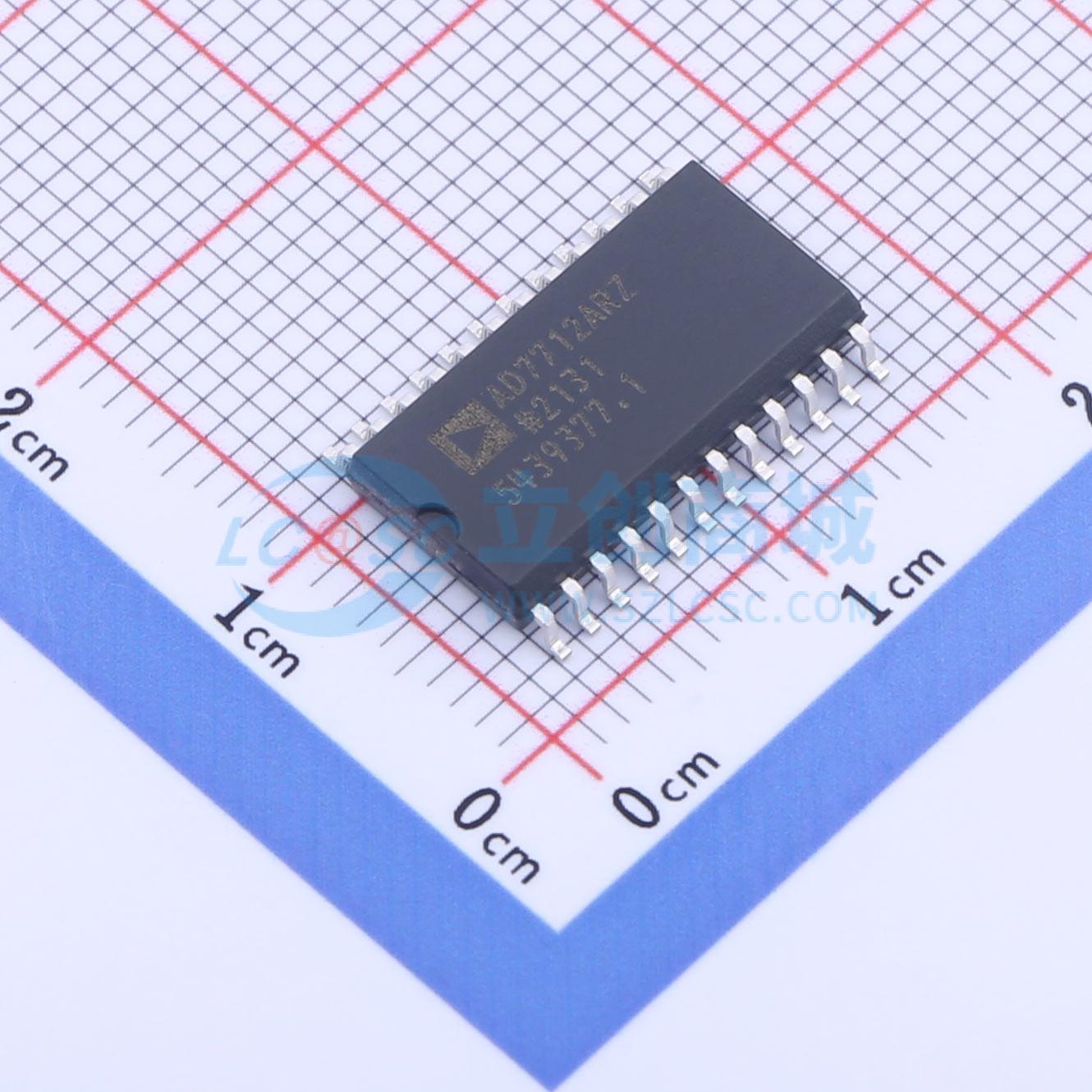

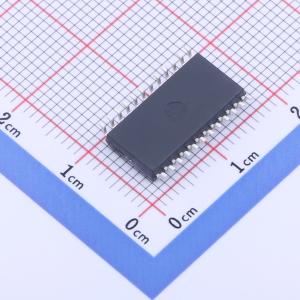

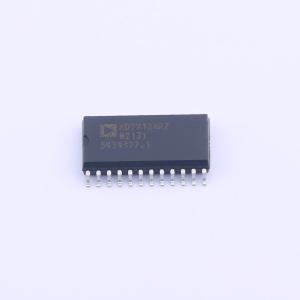

AD7712ARZ-REEL

AD7712是一款适用于低频测量应用的完整模拟前端。该器件有两个模拟输入通道，可直接接收来自传感器的低电平信号或高电平（±4×V_REF）信号，并输出串行数字字。它采用Σ-Δ转换技术，实现高达24位无丢码性能。低电平输入信号被施加到基于模拟调制器的专有可编程增益前端。高电平模拟输入在施加到同一调制器之前会先进行衰减。调制器输出由片上数字滤波器处理。该数字滤波器的第一个陷波点可通过片上控制寄存器进行编程，从而可以调整滤波器截止频率和建立时间。

通常，其中一个通道用作主通道，另一个通道用作辅助输入，用于定期测量第二个电压。只要低电平模拟输入上的输入信号比 -30 mV更正，该器件就可以采用单电源供电（将V_SS引脚连接到AGND）。若将V_SS引脚接负电压，该器件可在低电平输入上转换低至 -V_REF的信号。这个低电平输入以及参考输入均具备差分输入能力。

AD7712非常适合用于基于微控制器的智能系统。可使用双向串行端口通过软件配置输入通道选择、增益设置和信号极性。AD7712还具备自校准、系统校准和背景校准选项，并允许用户读写片上校准寄存器。

CMOS结构确保了低功耗，硬件可编程掉电模式可将待机功耗典型值降至仅100 μW。该器件提供24引脚、0.3英寸宽的塑料和密封双列直插式封装（DIP）以及24引脚小外形封装（SOIC）。

• 电荷平衡式ADC，24位无丢码，±0.0015%非线性度
• 高电平和低电平模拟输入通道
• 两个输入均具备可编程增益，增益范围为1至128，低电平通道为差分输入
• 具备可编程截止频率的低通滤波器
• 可读写校准系数
• 双向微控制器串行接口
• 内部/外部参考选项
• 单电源或双电源供电
• 低功耗（典型值25 mW），具备掉电模式（典型值100 μW）

• 过程控制
• 智能变送器
• 便携式工业仪器
