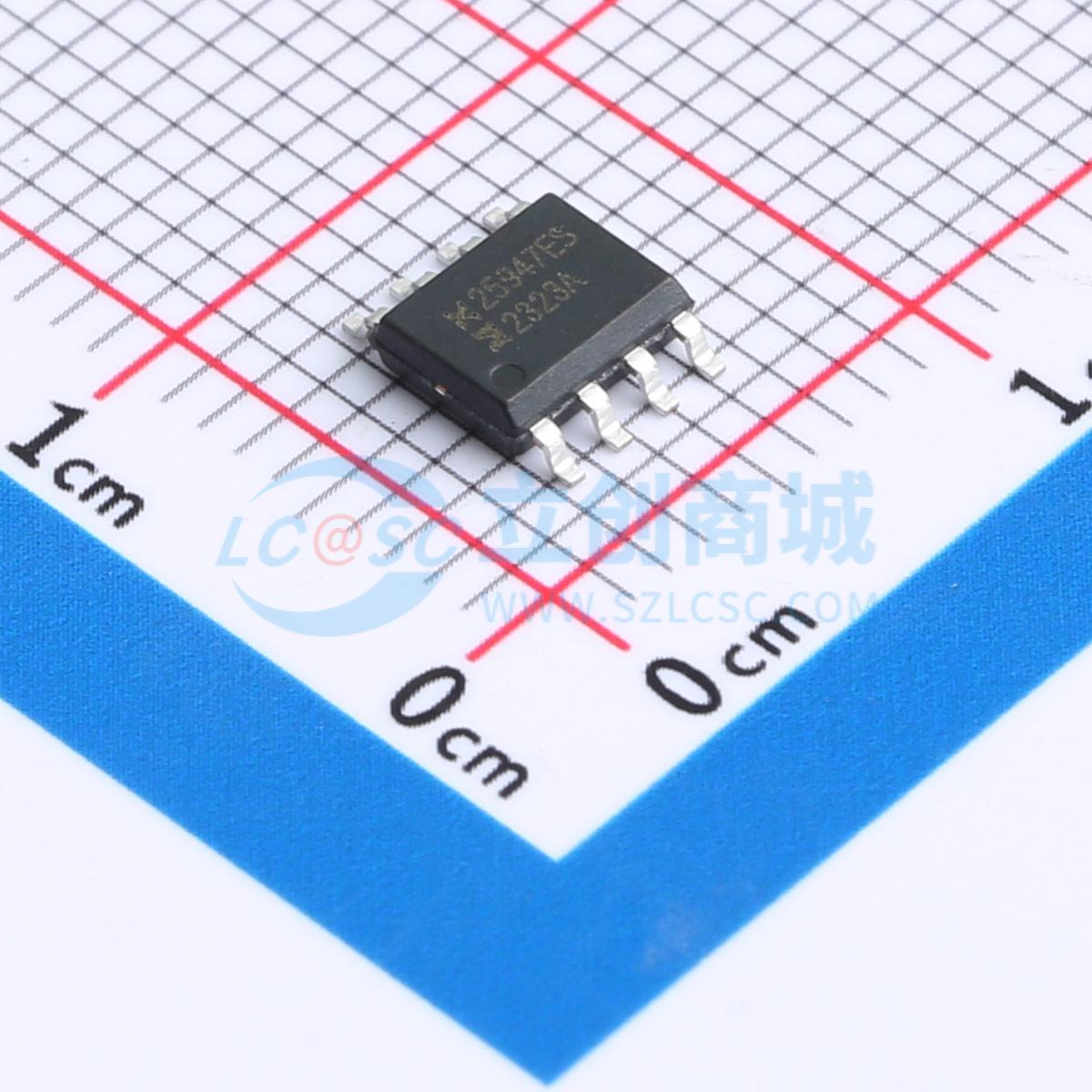

温馨提醒：图片仅供参考，商品以实物为准

MX25947ES

E-Fuse,过流过压保护电子保险丝

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 过流保护,电流可调最大5A,外置过压OVP
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX25947ES
商品编号: C5875698
商品封装: ESOP8
包装方式: 编带
商品毛重: 0.146克(g)

商品参数

商品概述

MX25947系列电子保险丝是采用小封装的高度集成的电路保护和电源管理解决方案。该器件使用极少的外部元件，并提供多种保护模式。它们能有效应对过载、短路、电压浪涌、过大的浪涌电流和反向电流。限流水平可通过外部电阻进行编程。内部电路会关断内部FET以保护过压。有特殊电压斜坡要求的应用可以使用单个电容对dVdT进行编程，以确保适当的输出斜坡速率。

商品特性

工作输入电压范围VIN：4.5V~24V
集成28mΩ导通电阻的MOS场效应晶体管
34V过压保护参考电压
1A至5A可调电流IILMT
可编程输出压摆率、欠压锁定（UVLO）
内置热关断功能
10引脚DFN3*3和ESOP8L封装

应用领域

适配器供电设备
硬盘驱动器（HDD）和固态硬盘（SSD）
机顶盒
服务器/辅助（AUX）电源
风扇控制
PCI/PCIe卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	1
	工作电压	4.5V~24V
	安装方式	表面安装

	属性	参数值
	导通电阻(RDS(on))	28mΩ
	工作温度	-40℃~+125℃
	长度	4.9mm
	宽度	3.9mm
	高度	1.4mm
