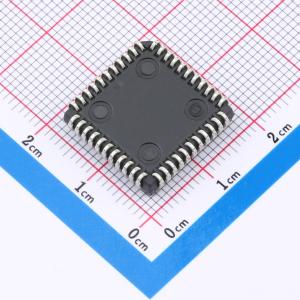

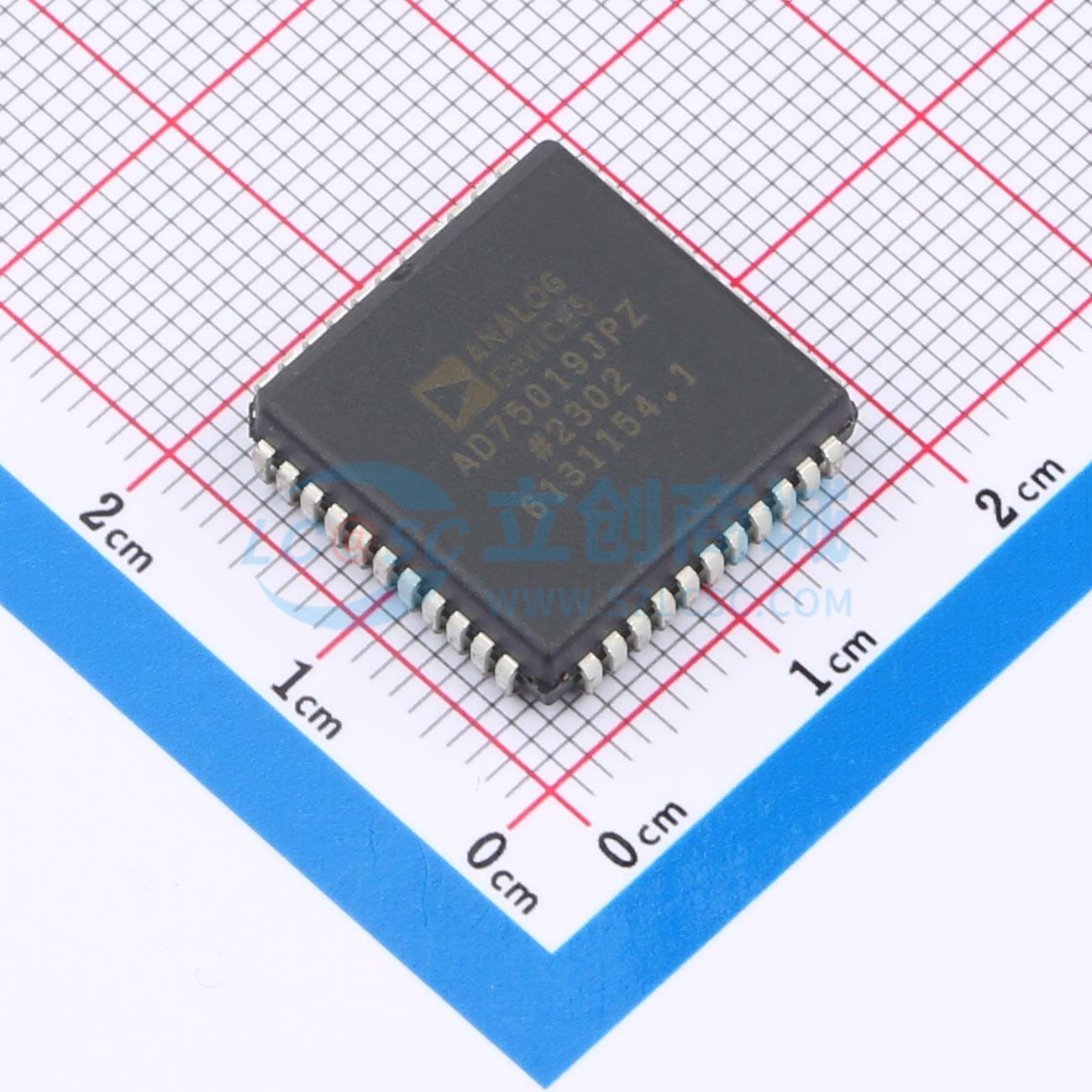

温馨提醒：图片仅供参考，商品以实物为准
AD75019JPZ-REEL
内置以16 X 16阵列排列的256个模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置以16X16阵列排列的256个模拟开关
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD75019JPZ-REEL
- 商品编号
- C651115
- 商品封装
- PLCC-44(16.6x16.6)
- 包装方式
- 编带
- 商品毛重
- 2.833333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 工作电压 | -25.2V~-9V；9V~25.2V；4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 150Ω | |
| 工作温度 | 0℃~+70℃ | |
| 带宽 | 20MHz | |
| 传播延迟(tpd) | 70ns |
商品概述
AD75019包含一个16×16阵列的256个模拟开关。任意x或y引脚均可作为输入或输出。任意或所有X端子均可被编程为连接到任意或所有y端子。这些开关能够处理幅度高达电源轨的信号，典型导通电阻为150 Ω。 数据通过SIN输入进行串行加载，并通过SCLK时钟信号输入到片上256位移位寄存器。当所有开关设置编程完成后，数据通过PCLK传输到一组256个锁存器中。串行移位寄存器是动态的，因此最小时钟频率为20 kHz。最大时钟频率为5 MHz，允许最短52 μs的加载时间。开关控制锁存器是静态的，只要通电就会保持其数据。 若要扩展阵列中的开关数量，可级联多个AD75019。SOUT输出是移位寄存器的末端，可连接到下一个AD75019的SIN输入。 AD75019采用BiMOS II工艺制造。这种外延BiCMOS工艺的特点是使用CMOS器件实现低失真开关，使用双极型器件实现ESD保护。
商品特性
- 16×16阵列中的256个开关
- 宽信号范围：可达24 V或± 12 V电源轨
- 低导通电阻：典型值200 Ω
- TTL/CMOS/微处理器兼容控制线路
- 串行输入简化接口
- 串行输出允许级联以增加通道数量
- 低功耗：静态功耗z mW
- 紧凑的44引脚PLCC封装
