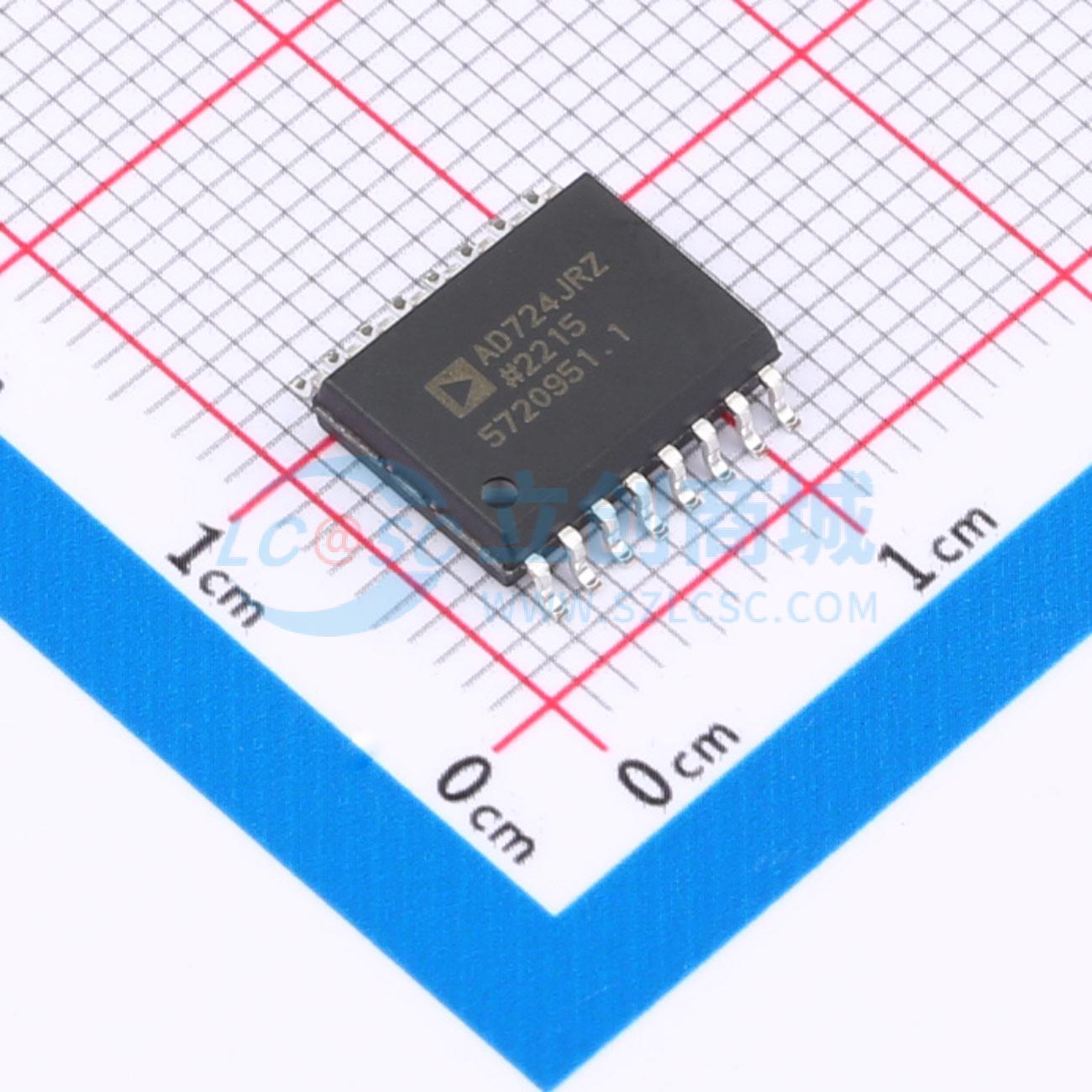

AD724JRZ

RGB转NTSC/PAL编码器

描述

将红色、绿色和蓝色分量信号转换为相应的亮度（基带幅度）和色度（副载波幅度和相位）信号，符合NTSC或PAL标准。这两个输出也可组合提供复合视频输出。所有三个输出可同时驱动75Ω反向终端电缆。所有逻辑输入与TTL、3V和5V CMOS兼容。芯片由单+5V电源供电，无需外部延迟线或滤波器，不使用时可断电。接受FSC或4FSC时钟，若时钟不可用，低成本并联谐振晶体（3.58MHz NTSC或4.43MHz PAL）和片上振荡器可产生必要的副载波时钟，也可接受来自外部视频源的副载波时钟

品牌名称

ADI(亚德诺)

商品型号

AD724JRZ

商品编号

C650728

商品封装

SOIC-16-300mil​

包装方式

管装

商品毛重

0.64克(g)
