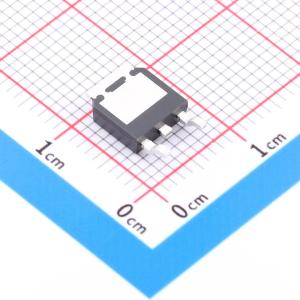

温馨提醒：图片仅供参考，商品以实物为准
RGT8BM65DTL
RGT8BM65DTL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGT8BM65DTL
- 商品编号
- C5869572
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 62W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 8A | |
| 集电极脉冲电流(Icm) | 12A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.65V | |
| 栅极阈值电压(Vge(th)) | 6V | |
| 栅极电荷量(Qg) | 13.5nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 220pF | |
| 输出电容(Coes) | 14pF | |
| 反向传输电容(Cres) | 4.5pF | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 69ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 40ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品特性
- 低集电极 - 发射极饱和电压
- 低开关损耗
- 短路耐受时间 5μs
- 内置超快软恢复 FRD（RFN - 系列）
- 无铅镀铅；符合 RoHS 标准
应用领域
- 通用逆变器
- 不间断电源（UPS）
- 功率调节器
- 电焊机
