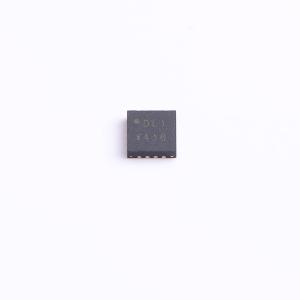

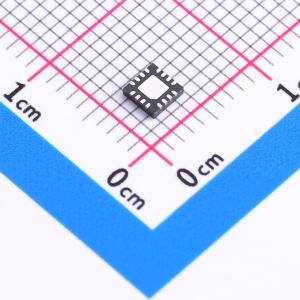

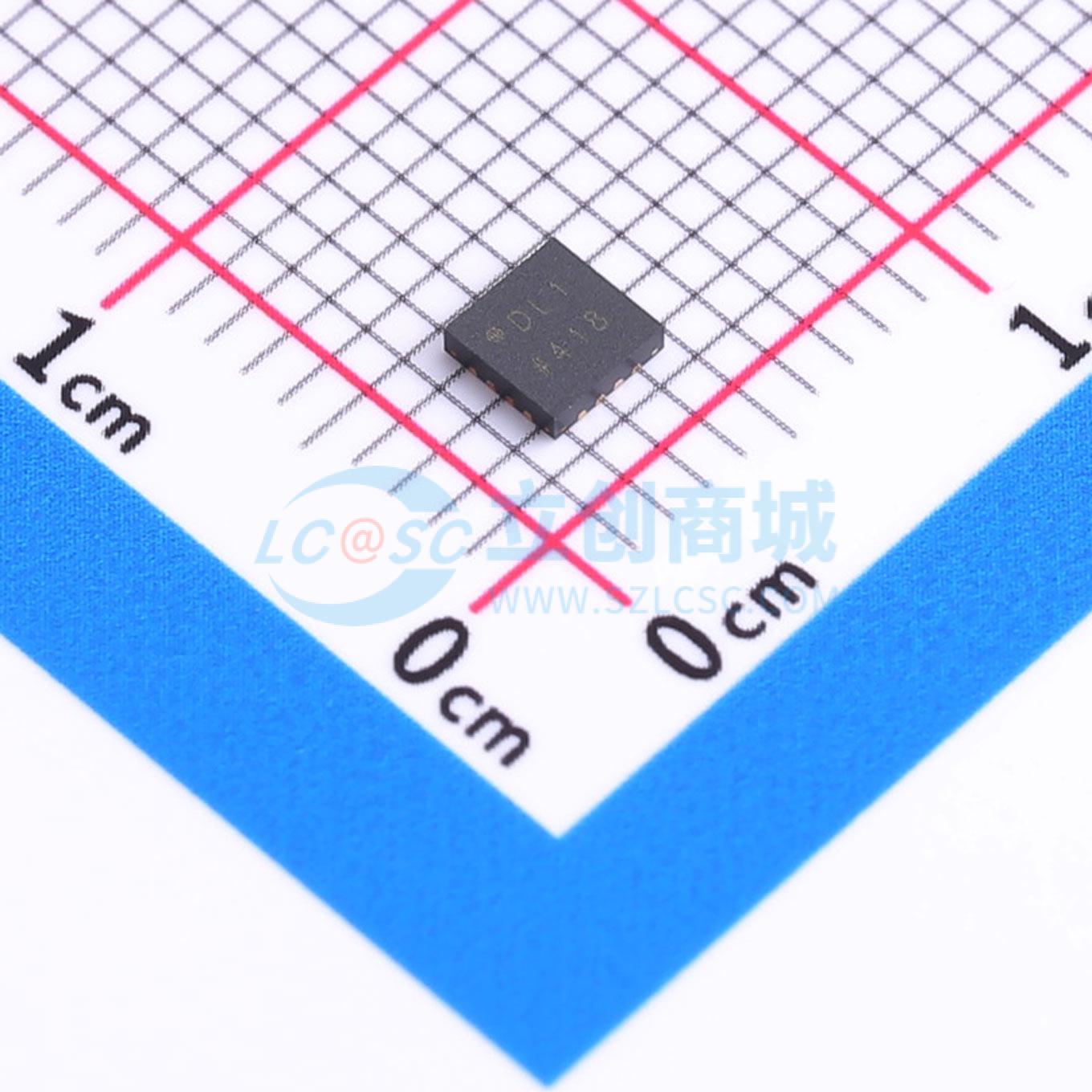

温馨提醒：图片仅供参考，商品以实物为准
AD5687RBCPZ-RL7
双通道16/12bitnanoDAC+，带2ppm/℃参考源，SPI
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低功耗、双通道、16/12位缓冲电压输出数模转换器 (DAC)，具有2.5V、2ppm/℃内部参考源和增益选择引脚。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5687RBCPZ-RL7
- 商品编号
- C650114
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.131346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 2 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 5us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 1uA |
商品概述
nanoDAC+系列的AD5689R/AD5687R是低功耗、双路、16/12位缓冲电压输出数模转换器（DAC）。这些器件包含一个2.5 V、2 ppm/℃的内部基准源（默认启用）和一个增益选择引脚，可提供2.5 V（增益 = 1）或5 V（增益 = 2）的满量程输出。器件采用2.7 V至5.5 V单电源供电，设计上保证单调，增益误差小于0.1% FSR，失调误差性能为1.5 mV。这两款器件均提供3 mm×3 mm LFCSP和TSSOP封装。 AD5689R/AD5687R还集成了上电复位电路和RSTSEL引脚，确保DAC输出在上电时归零量程或中间量程，并保持该状态直到进行有效写入。每个器件都具备每通道掉电功能，在掉电模式下，3 V供电时器件电流消耗可降至4 μA。 AD5689R/AD5687R采用通用串行外设接口（SPI），时钟速率最高可达50 MHz。两款器件均设有VLOGIC引脚，适用于1.8 V/3 V/5 V逻辑。
商品特性
- 高相对精度（INL）：16位时最大±2 LSB
- 低漂移2.5 V基准源：典型值2 ppm/℃
- 小型封装：3 mm×3 mm、16引脚LFCSP
- 总未调整误差（TUE）：最大±0.1% FSR
- 失调误差：最大±1.5 mV
- 增益误差：最大±0.1% FSR
- 高驱动能力：距离电源轨0.5 V时为20 mA
- 用户可选增益1或2（GAIN引脚）
- 复位至零量程或中间量程（RSTSEL引脚）
- 1.8 V逻辑兼容性
- 支持回读或菊花链的50 MHz SPI
- 低毛刺：0.5 nV·s
- 低功耗：3 V时为3.3 mW
- 2.7 V至5.5 V电源供电
- -40℃至+105℃温度范围
- 符合AEC-Q100汽车应用标准
应用领域
- 光收发器
- 基站功率放大器
- 过程控制（PLC I/O卡）
- 工业自动化
- 数据采集系统
