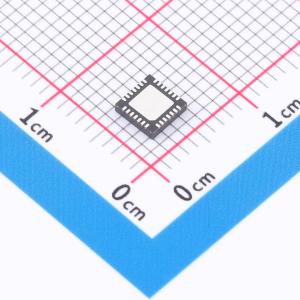

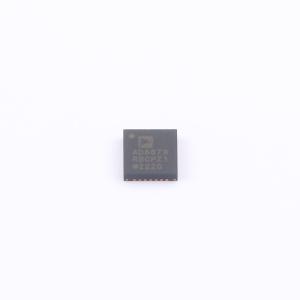

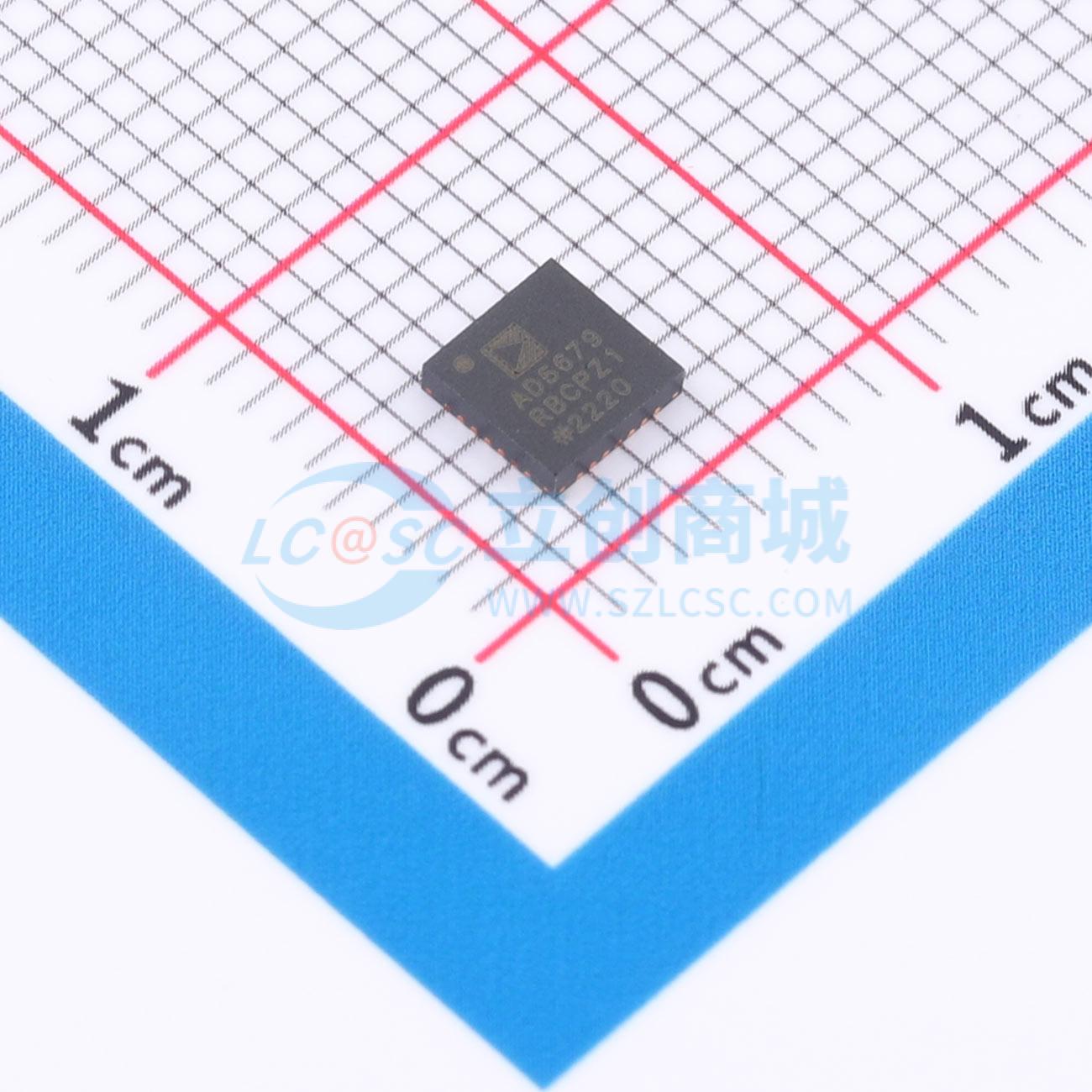

温馨提醒：图片仅供参考，商品以实物为准
AD5679RBCPZ-1
具有 2 ppm/°C 基准电压源温度系数和 SPI 接口的 16 通道 12/16 位 nanoDAC+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低功耗、16 通道、16 位、缓冲电压输出的数模转换器 (DAC)，包括一个 2.5V、2ppm/°C 的内部参考（默认启用）和一个增益选择引脚，可实现 2.5V（增益 = 1）或 5V（增益 = 2）的满量程输出。该器件在 2.7V 至 5.5V 的单电源范围内工作，设计上保证单调。采用 28 引脚引线框架芯片级封装 (LFCSP)，并集成了上电复位 (POR) 电路，确保 DAC 输出在上电时为零刻度，并保持到有效写入。具有掉电模式，掉电模式下典型电流消耗降至 2μA。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5679RBCPZ-1
- 商品编号
- C650071
- 商品封装
- LFCSP-28(4x4)
- 包装方式
- 托盘
- 商品毛重
- 15.5085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 16 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 6us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| 数据速率 | 50MHz | |
| 静态电流 | 3.4mA |
商品概述
AD5679R是一款低功耗、16通道、16位、带缓冲电压输出的数模转换器（DAC），内置2.5 V、2 ppm/℃的内部基准源（默认启用），并设有增益选择引脚，可实现2.5 V（增益 = 1）或5 V（增益 = 2）的满量程输出。该器件采用2.7 V至5.5 V单电源供电，设计上保证单调特性。AD5679R采用28引脚引线框架芯片级封装（LFCSP），集成上电复位（POR）电路，确保DAC输出在上电时为零量程，并保持该状态直至进行有效写入操作。AD5679R具备掉电模式，进入掉电模式后，典型电流消耗可降至2 μA。
商品特性
- 高性能
- 高相对精度（INL）：16位时最大±4 LSB
- 总非均匀性误差（TUE）：最大±0.14% FSR
- 失调误差：最大±1.5 mV
- 增益误差：最大±0.06% FSR
- 低漂移
- 2.5 V电压基准温度系数：典型值2 ppm/℃
- 40 mA短路电流
- 宽工作范围
- -40℃至+125℃温度范围
- 2.7 V至5.5 V电源范围
- 易于实现
- 用户可通过（GAIN引脚）选择增益为1或2
- 1.8 V逻辑兼容性
- 具备回读或菊花链功能的50 MHz SPI接口
- 28引脚、4 mm×4 mm、符合RoHS标准的LFCSP封装
应用领域
- 光收发器
- 基站功率放大器
- 过程控制（可编程逻辑控制器（PLC）输入/输出卡）
- 工业自动化
- 数据采集系统
