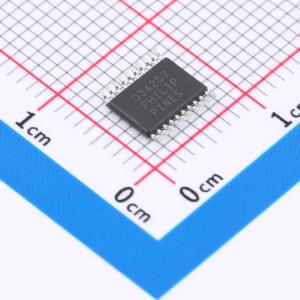

AD5672RBRUZ

8通道12/16位DAC+，内置2 ppm/℃基准电压源和SPI接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 八通道12位nanoDAC+，内置2 PPM/°C基准电压源和SPI接口
品牌名称: ADI(亚德诺)
商品型号: AD5672RBRUZ
商品编号: C650034
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.47克(g)

商品参数

商品概述

AD5672R/AD5676R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)，内置2.5 V、2 ppm/°C内部基准电压源(默认使能)和增益选择引脚，满量程输出为2.5 V(增益 = 1)或5 V(增益 = 2)。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5672R/AD5676R采用20引脚TSSOP封装，内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。AD5672R/AD5676R具有关断模式，此模式下的功耗典型值降至1 μA。

商品特性

高相对精度(INL)：16位时最大 ±3 LSB
总不可调整误差(TUE)：±0.14% FSR(最大值)
失调误差：±1.5 mV(最大值)
增益误差：±0.06% FSR(最大值)
低漂移2.5 V基准电压源：2 ppm/°C(典型值)
易于实现用户可选增益：1或2(GAIN引脚)1.8 V逻辑兼容
带回读或菊花链的50 MHz SPI
鲁棒的HBM(额定值为2 kV)和FICDM ESD(额定值为1.5 kV)性能
20引脚TSSOP封装，符合RoHS标准
高相对精度(INL)。AD5672R(12位)：±1 LSB(最大值)。AD5676R(16位)：±3 LSB(最大值)
低漂移2.5 V片内基准电压源

应用领域

光收发器
基站功率放大器
过程控制(PLC输入/输出卡)
工业自动化
数据采集系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	8
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	静态电流	1.8mA
