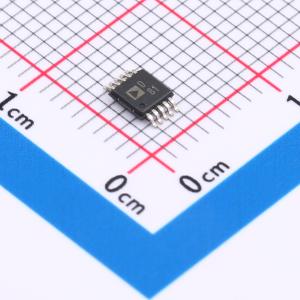

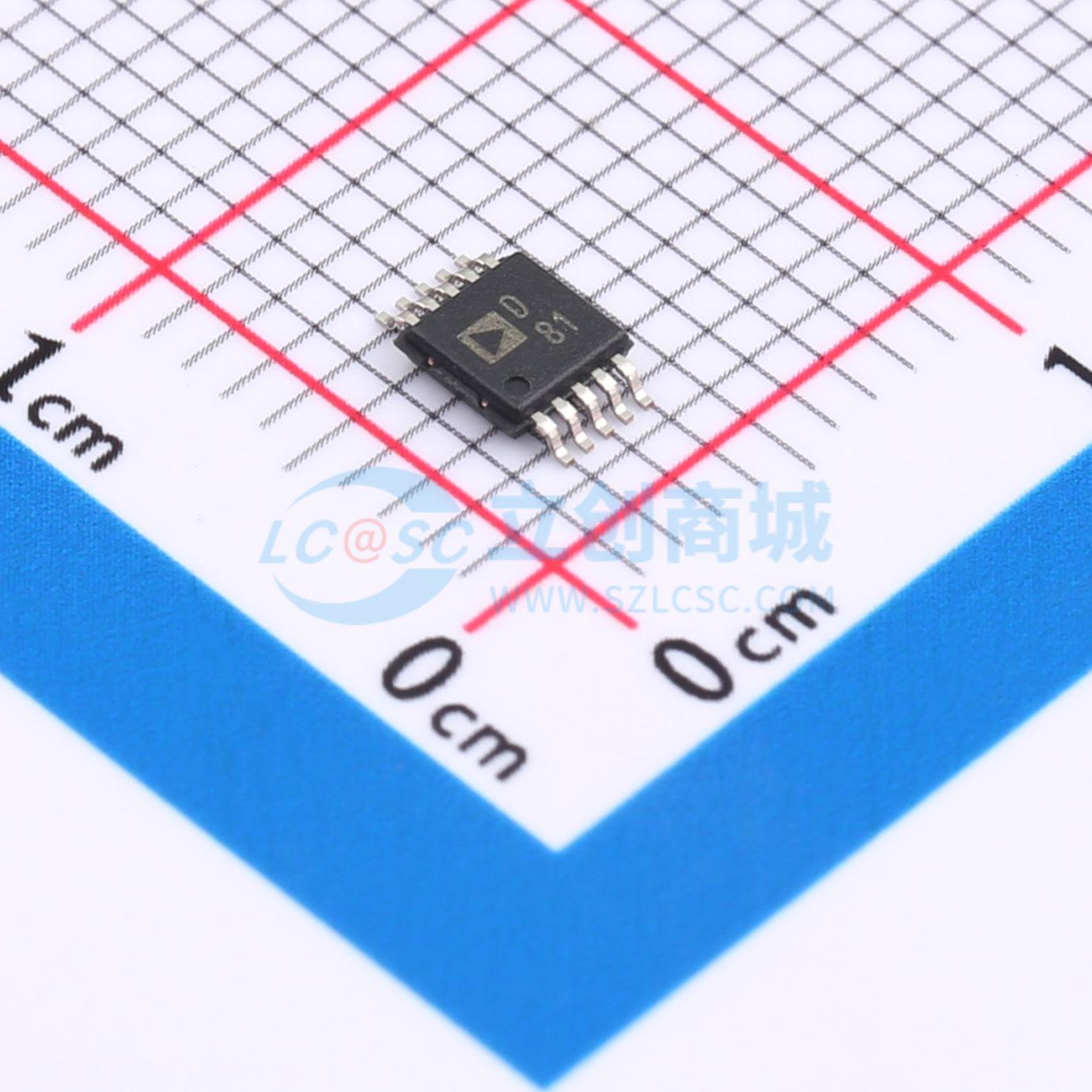

AD5643RBRMZ-3

AD5623R/AD5643R/AD5663R是低功耗、双路12位、14位和16位缓冲电压输出数模转换器（DAC），采用2.7 V至5.5 V单电源供电，设计上保证单调特性。 AD5623R/AD5643R/AD5663R内置片上基准源。AD5623R - 3/AD5643R - 3/AD5663R - 3采用1.25 V、5 ppm/℃的基准源，满量程输出为2.5 V；AD5623R - 5/AD5643R - 5/AD5663R - 5采用2.5 V、5 ppm/℃的基准源，满量程输出为5 V。上电时片上基准源处于关闭状态，允许使用外部基准源；所有器件均可采用2.7 V至5.5 V单电源供电。通过向DAC写入数据可开启内部基准源。 这些器件集成了上电复位电路，确保DAC输出在上电时为0 V，并保持该状态直至进行有效写入操作。器件具备掉电功能，在5 V电源下可将器件的电流消耗降至480 nA，并在掉电模式下提供软件可选的输出负载。 该器件在正常工作时功耗较低，非常适合便携式电池供电设备。 AD5623R/AD5643R/AD5663R采用灵活的三线串行接口，时钟速率最高可达50 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。片上精密输出放大器可实现轨到轨输出摆幅。

• 低功耗、引脚兼容的最小型双路微功耗DAC AD5663R：16位 AD5643R：14位 AD5623R：12位
• 用户可选择外部或内部基准源 默认为外部基准源 片上1.25 V/2.5 V、5 ppm/℃基准源
• 10引脚MSOP和3 mm×3 mm LFCSP封装
• 2.7 V至5.5 V电源供电
• 设计上保证单调特性
• 上电复位至零刻度
• 每通道掉电功能
• 最高50 MHz的串行接口
• 硬件LDAC和CLR功能

• 过程控制
• 数据采集系统
• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
