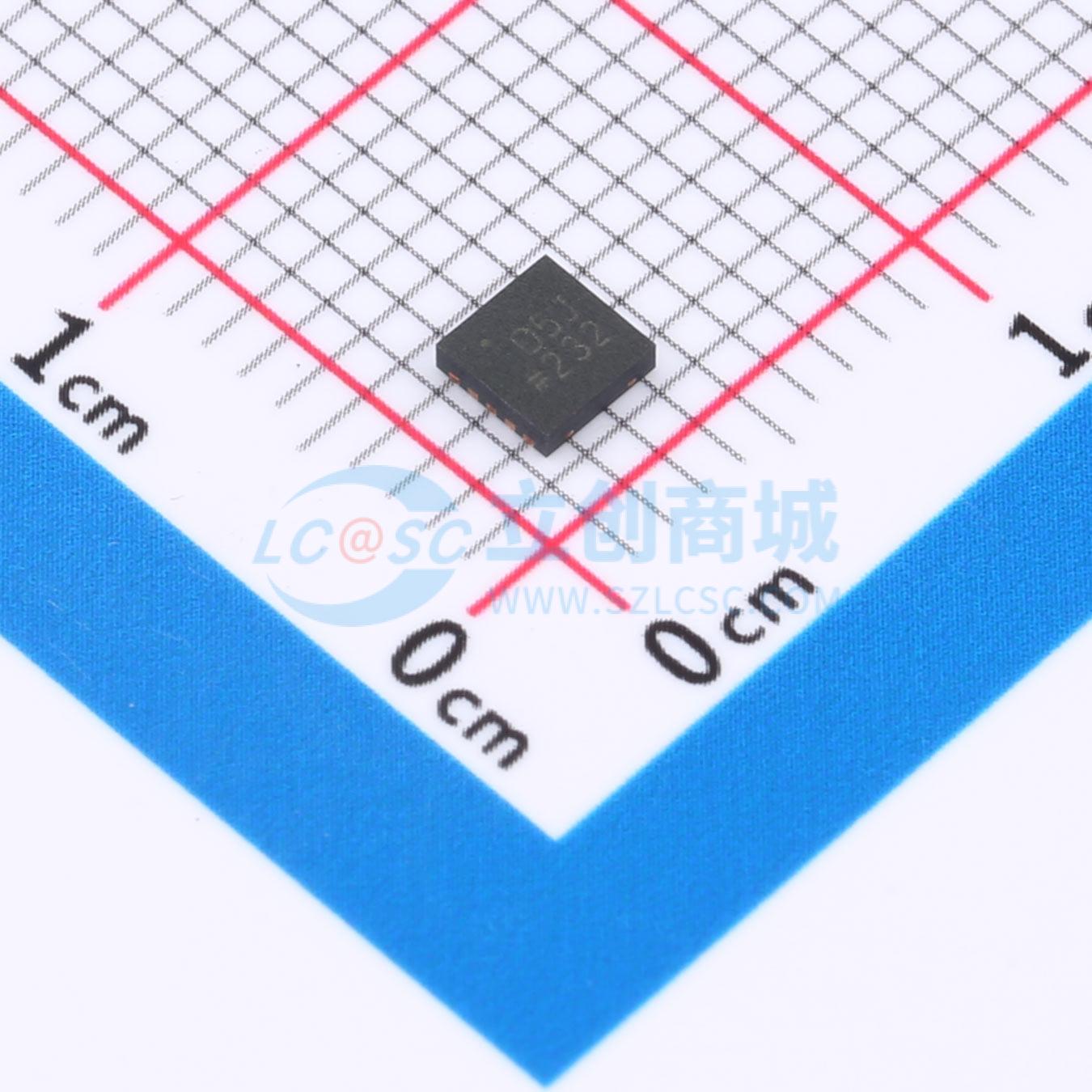

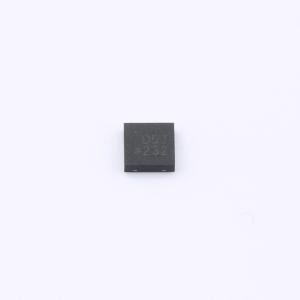

温馨提醒：图片仅供参考，商品以实物为准

AD5624BCPZ-R2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗四通道12/16位缓冲电压输出DAC，支持SPI、QSPI、MICROWIRE和DSP标准。
品牌名称: ADI(亚德诺)
商品型号: AD5624BCPZ-R2
商品编号: C649897
商品封装: LFCSP-10(3x3)
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

AD5624/AD5664 是低功耗、四路、12 位/16 位缓冲电压输出数模转换器（DAC），采用 2.7 V 至 5.5 V 单电源供电，设计上保证单调。它们需要一个外部参考电压来设置 DAC 的输出范围。该器件集成了上电复位电路，确保 DAC 输出上电至 0V，并保持该状态直到进行有效写入操作。这些器件具备掉电功能，在 5 V 电压下可将器件电流消耗降至 480 nA，并在掉电模式下提供软件可选的输出负载。这些器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在 5 V 电压下，功耗为 2.25 mW，掉电模式下可低至 2.4 μW。 AD5624/AD5664 片上精密输出放大器可实现轨到轨输出摆幅。

商品特性

低功耗、四路微功耗 DAC AD5664：16 位 AD5624：12 位
相对精度：最大 ±1/2 LSB
设计上保证单调
10 引脚 MSOP 和 3 mm×3 mm LFCSP_WD 封装
2.7 V 至 5.5 V 电源供电
上电复位至零
每通道掉电功能
串行接口，最高 50 MHz

应用领域

过程控制
数据采集系统
便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源
可编程衰减器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	4
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	4.5us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	50MHz
	静态电流	450uA
