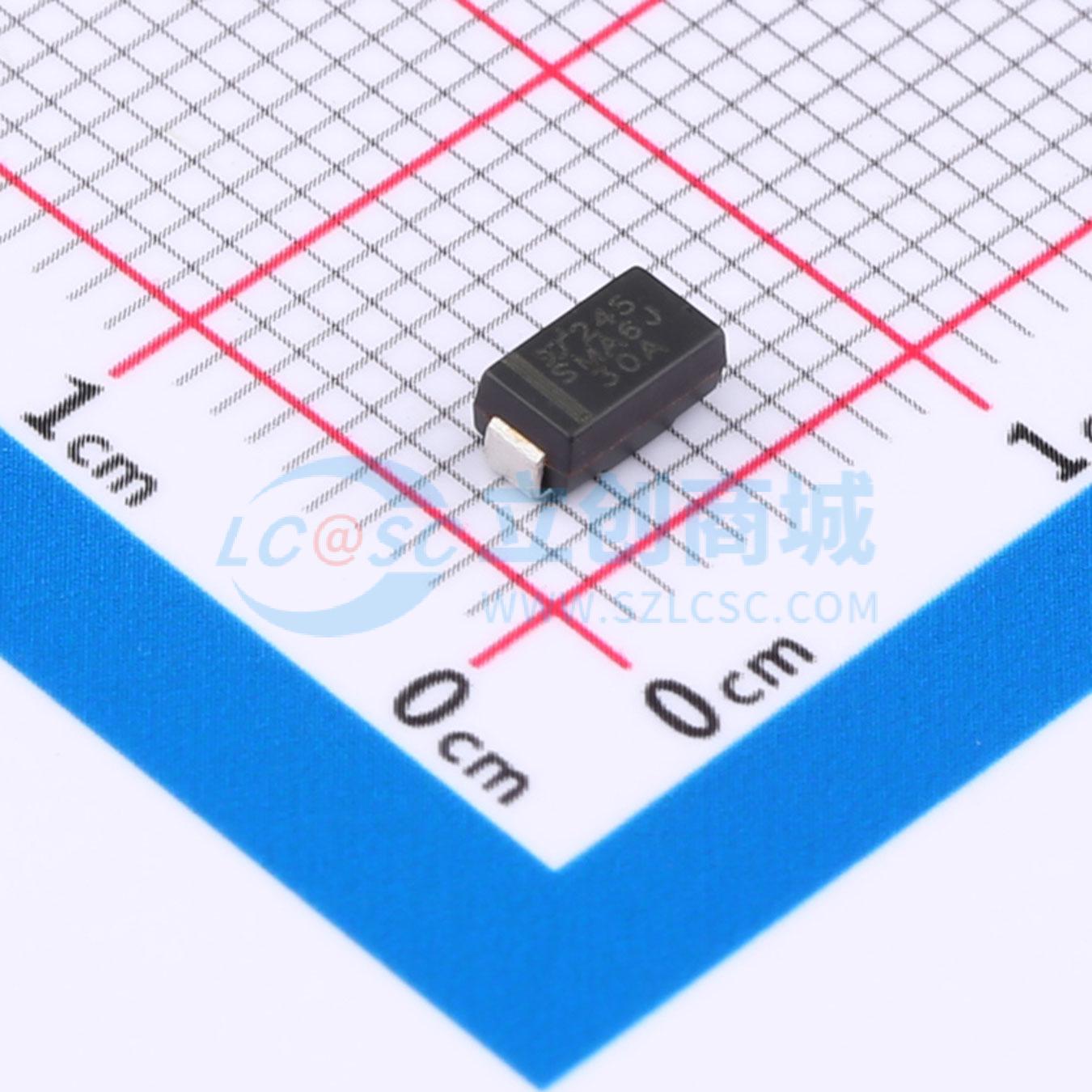

温馨提醒：图片仅供参考，商品以实物为准
SMA6J30AQ
单向TVS 30V截止 峰值浪涌电流：12.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用。 薄型封装。 适合自动贴装。 有单向和双向两种类型。 采用10/1000 μs波形时，具有600 W的峰值脉冲功率能力。 增量浪涌电阻低，钳位能力出色。应用：用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、汽车和电信传感器单元的信号线上产生的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMA6J30AQ
- 商品编号
- C5861892
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.090758克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 12.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 36.8V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用
- 薄型封装
- 适合自动贴装
- 提供单向和双向型号
- 10/1000 μs 波形下峰值脉冲功率能力达 600 W
- 浪涌电阻增量低，钳位能力出色
- 响应时间极快
- 符合 J-STD-020 标准的 MSL 1 级，无铅最高峰值温度 260 ℃
- 依据 IEC 61000-4-2 标准，数据线静电放电保护能力为 30kV（空气）、30kV（接触）
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在集成电路、MOSFET 以及消费、汽车和电信领域传感器单元信号线上产生的电压瞬变。
