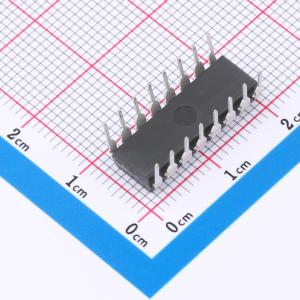

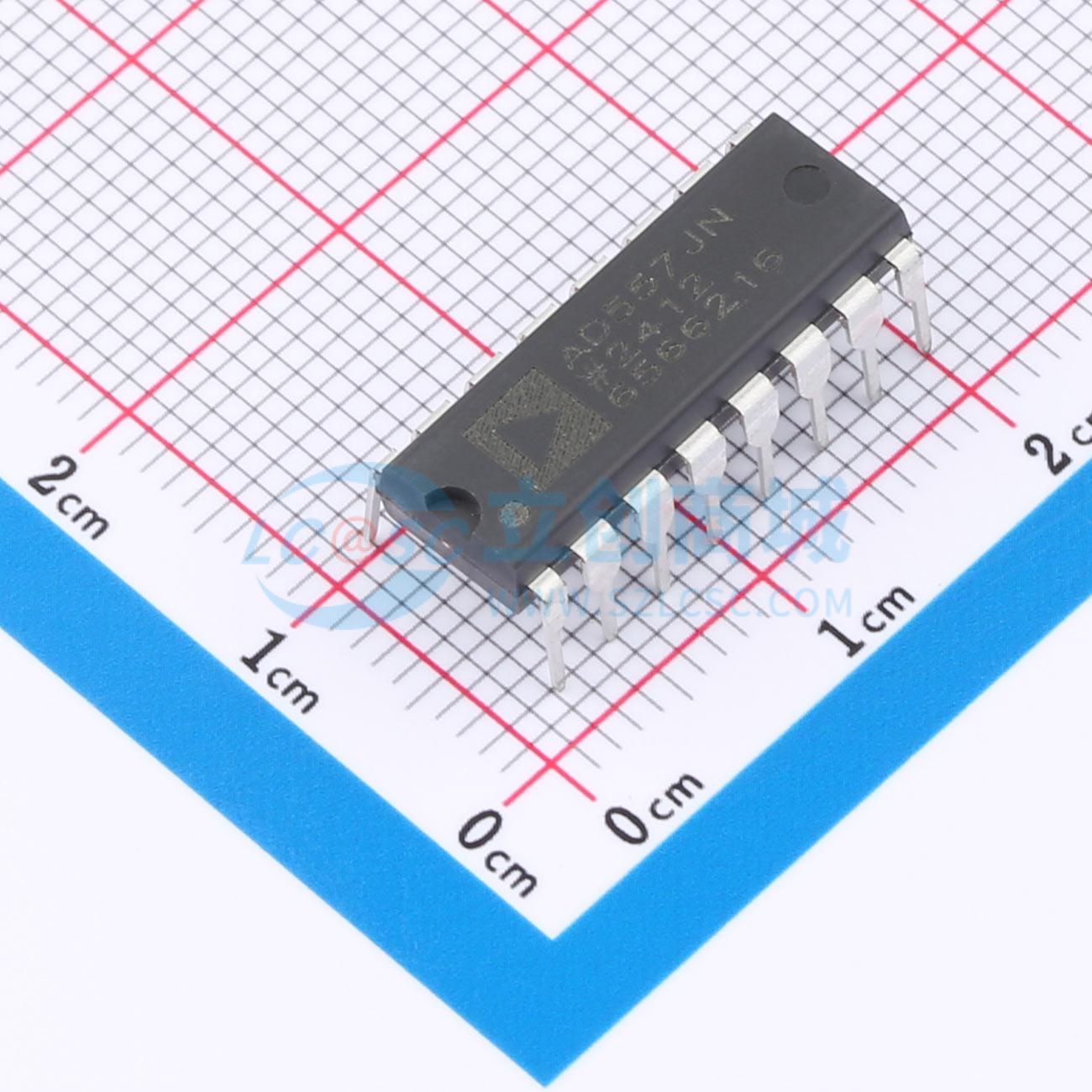

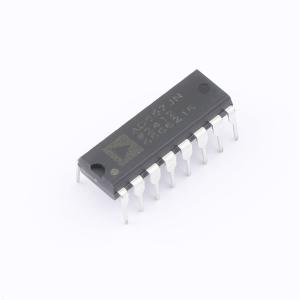

AD557JNZ

AD557 DACPORT是一款完整的电压输出8位数模转换器，在单块芯片上集成了输出放大器、完整的微处理器接口和精密电压基准。无需外部元件或调节，即可将8位数据总线与模拟系统进行高精度连接。 AD557 DACPORT的低成本和多功能性得益于单片双极技术的持续发展。 完整的微处理器接口和控制逻辑采用集成注入逻辑（I²L）实现，这是一种极其密集且低功耗的逻辑结构，与线性双极制造工艺兼容。内部精密电压基准采用获得专利的低压带隙电路，可在单5 V电源下实现高精度性能。薄膜硅铬电阻提供了在整个工作温度范围内保证单调运行所需的稳定性，同时对这些薄膜电阻进行激光晶圆微调，可在工厂进行绝对校准，精度达到± 2.5 LSB；因此，用户无需进行增益或失调调节。新的电路设计可在800 ns内使满量程阶跃的电压稳定至± 1/2 LSB。 AD557有两种封装形式。AD557JN采用16引脚、0.3英寸宽的塑料双列直插式封装（DIP）。对于表面贴装应用，AD557JP采用20引脚的JEDEC标准塑料有引线芯片载体（PLCC）封装。两种版本的工作温度范围均为0℃至70℃。

• 完整的8位数模转换器
• 电压输出：0 V至2.56 V
• 内部精密带隙基准
• 单电源供电：5 V（±10%）
• 完整的微处理器接口
• 快速：电压稳定至± 1/2 LSB的时间为τ μs
• 低功耗：75 mW
• 无需用户调节
• 保证在整个温度范围内单调
• 所有误差在最低温度至最高温度范围内均有规定
• 采用小型16引脚DIP或20引脚PLCC封装
• 低成本
