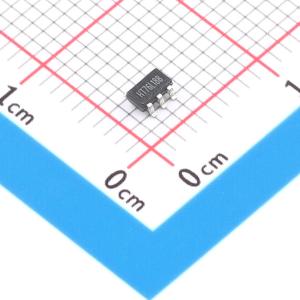

温馨提醒：图片仅供参考，商品以实物为准

HT76L18BRTZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电源转换芯片 5V/300mA 电源转换芯片
品牌名称: HTCSEMI(海天芯)
商品型号: HT76L18BRTZ
商品编号: C5857711
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.041633克(g)

商品参数

商品概述

HT76LxxB系列是低功耗、低噪声、低压差的CMOS线性稳压器，输入电压范围为2.5V至5.5V。它们是低电压、低功耗应用的理想选择。低接地电流使该器件适用于电池供电的电源系统。HT76LxxB系列还提供超低的压差电压，以延长便携式电子产品的电池使用寿命。对于需要安静电压源的系统，如射频应用，HT76LxxB系列的超低输出噪声（30μV_RMS）和高电源抑制比（PSRR）将使其受益。连接到器件BP引脚的外部噪声旁路电容可进一步降低噪声水平。输出电压预设为1.2V至5.0V范围内的电压。其他特性包括10nA逻辑控制关断模式、折返式限流和热关断保护。HT76LxxB采用环保型SOT - 23 - 5和SC70 - 5封装。其工作环境温度范围为 - 40°C至 + 85°C。

商品特性

低输出噪声
低压差电压
热过载保护
输出电流限制
高电源抑制比（1kHz时为74dB）
10nA逻辑控制关断
多种输出电压版本可选：固定输出电压为1.2V、1.5V、1.8V、2.5V、2.6V、2.8V、2.85V、3.0V和3.3V
输出电压可在1.2V至5.0V之间调节
工作温度范围为 - 40°C至 + 85°C
采用环保型SC70 - 5和SOT - 23 - 5封装

应用领域

移动电话
无绳电话
PCMCIA卡
调制解调器
MP3播放器
手持仪器
掌上电脑
电子记事本
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	74dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	100uA
	噪声	30uVrms
	特性	过流保护；带使能；热关断；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
