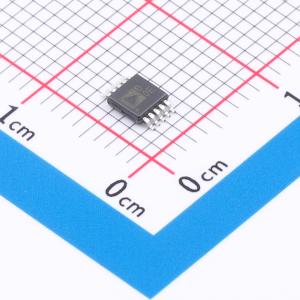

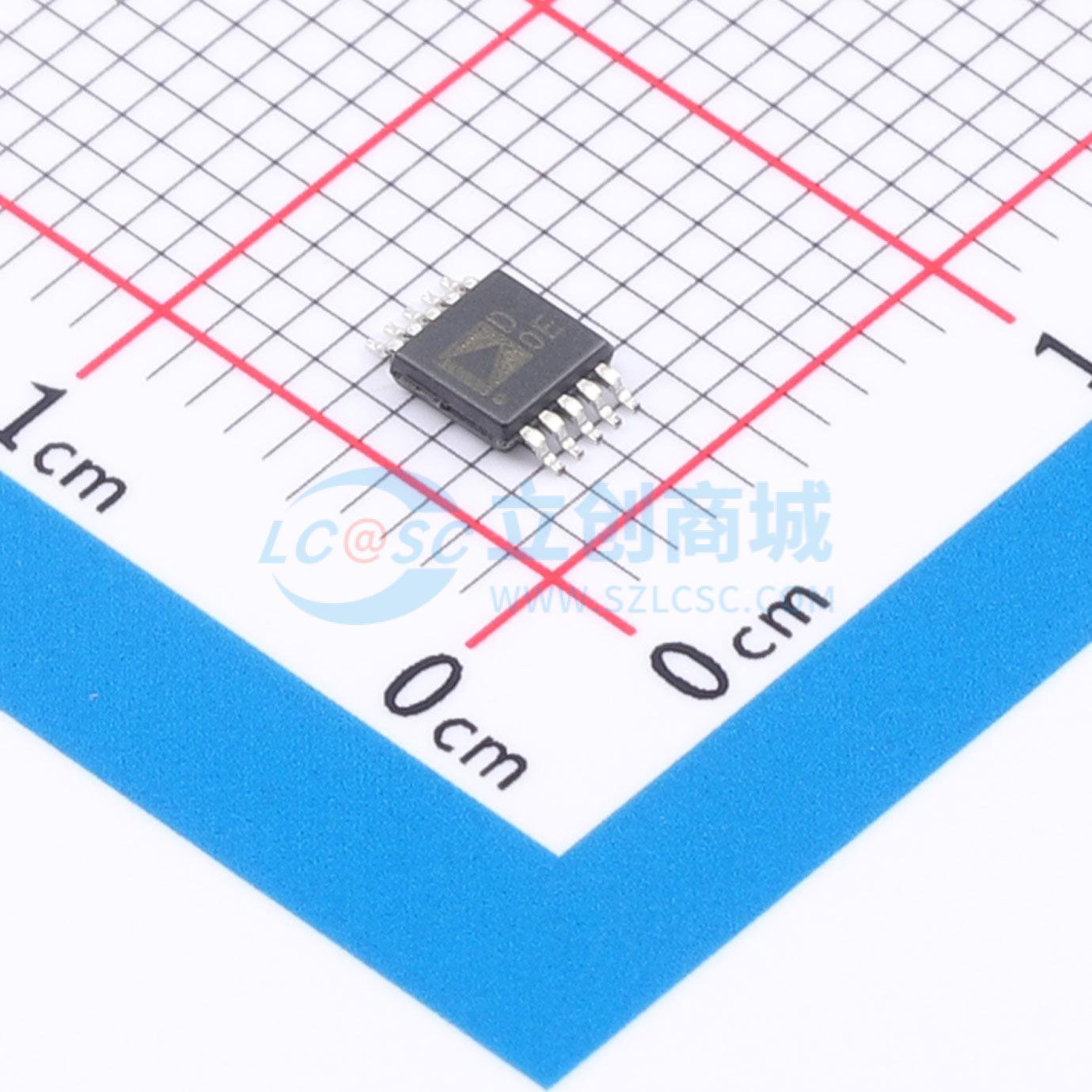

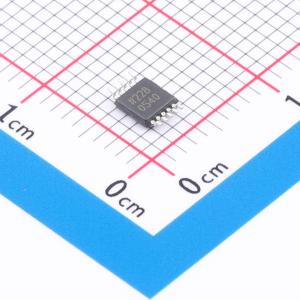

温馨提醒：图片仅供参考，商品以实物为准

AD5161BRMZ50

256位SPI/I2C可选数字电位器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD5161 提供了一种紧凑的 3 mm × 4.9 mm 封装解决方案，适用于 256 位置调整应用。这些设备执行与机械电位计或可变电阻相同的电子调整功能，具有增强的分辨率、固态可靠性以及优异的低温度系数性能。
品牌名称: ADI(亚德诺)
商品型号: AD5161BRMZ50
商品编号: C649286
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.165136克(g)

商品参数

商品概述

AD5161为256位调节应用提供了紧凑的3 mm×4.9 mm封装解决方案。这些器件与机械电位器或可变电阻器具有相同的电子调节功能，且分辨率更高、固态可靠性更强，具备出色的低温系数性能。抽头设置可通过引脚可选的SPI或I²C兼容数字接口进行控制，该接口还可用于回读抽头寄存器内容。使用SPI模式时，器件可进行菊花链连接（SDO连接到SDI），允许多个器件共享相同的控制线。在I²C模式下，地址引脚AD0可用于在同一总线上连接多达两个器件。在同一模式下，可使用命令位将抽头位置重置到中间刻度，或将器件置于零功耗状态。该器件采用2.7 V至5.5 V电源供电，功耗低于5 μA，适用于便携式电池供电应用。

商品特性

256位
端到端电阻：5 kΩ、70 kΩ、50 kΩ、100 kΩ
紧凑的MSOP - 10（3 mm×4.9 mm）封装
引脚可选的SPI/I²C兼容接口
额外的封装地址解码引脚AD0
抽头寄存器的完整读写功能
上电预设到中间刻度
单电源2.7 V至5.5 V
低温系数45 ppm/℃
低功耗
宽工作温度范围 - 40℃至 +125℃
SDO输出支持多个器件菊花链连接
提供评估板

应用领域

新设计中替代机械电位器
压力、温度、位置、化学和光学传感器的传感器调节
RF放大器偏置
增益控制和失调调节

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字电位器
	阻值	50kΩ
	抽头数	256
	通道数	1
	精度	±30%
	工作电压	2.7V~5.5V

	属性	参数值
	接口类型	SPI；I2C
	温度系数	45ppm/℃
	工作温度	-40℃~+125℃
	阻值变化	线性
	带宽	100kHz
	静态电流	3uA
