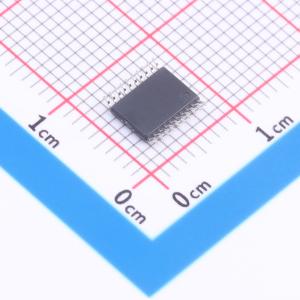

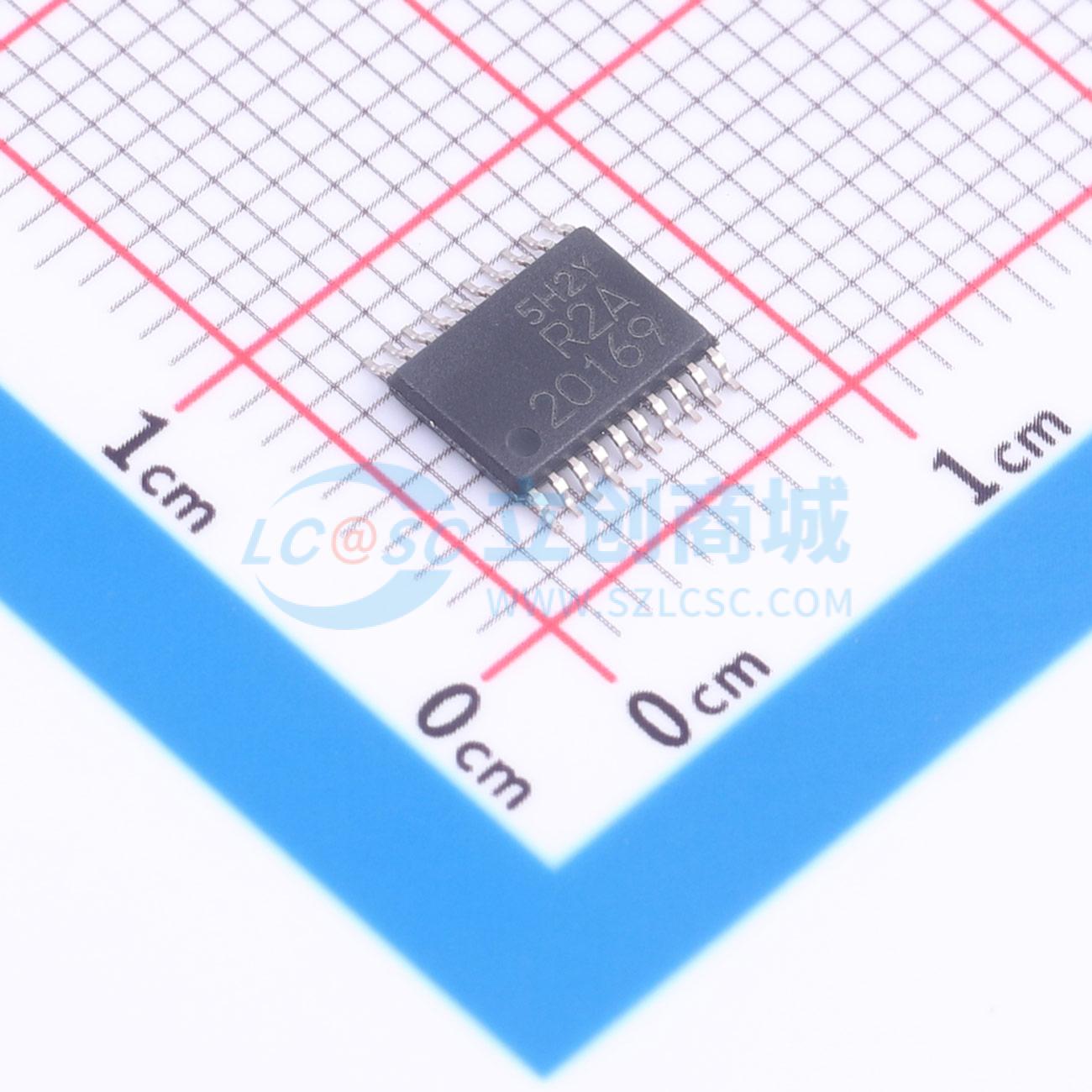

R2A20169SA#W5
R2A20169NP/SA/SP 8bit12通道数模转换器带缓冲放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- R2A20169 是一种CMOS结构的集成电路半导体，具有12个内置D/A转换通道，可以减少系统组件数量。串行数据传输类型输入可以通过Dl、CLK和LD三个线路轻松使用。新增了非常小的QFN封装，适合小型安装，减少安装面积。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- R2A20169SA#W5
- 商品编号
- C5854481
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 12 | |
| 接口类型 | - | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 150us | |
| 输出类型 | - | |
| 积分非线性 | 1LSB；0.7LSB | |
| 工作温度 | -30℃~+85℃ |
商品概述
R2A20169是一款采用CMOS结构的集成电路半导体，内置12通道，无需数模转换，可使用少量元件配置系统。通过DI、CLK和LD三条线的组合，可轻松实现串行数据传输式输入。 输出端集成了缓冲运算放大器，灌电流和拉电流驱动能力均达1 mA以上，可在接近地电位到Vcc（0至5V）的整个电压范围内工作，无需外围元件，能用少量元件配置系统。新增了超小型QFN封装。适用于小型化安装，可减小安装面积。
商品特性
- 保证非线性误差：±1.01 LSB，差分非线性误差：±0.7 LSB
- 数据传输格式：三线（DI、SCK、LD）12位串行数据输入
- 输出缓冲运算放大器：可在接近地电位到Vcc（0至5V）的整个电压范围内工作
- 高输出电流能力：±1 mA及以上
- 超小型封装系列：QFN - 20（引脚间距：0.5mm）、TSSOP - 20（引脚间距0.65mm）
应用领域
- 家用和工业设备中数字数据到模拟控制数据的转换。
