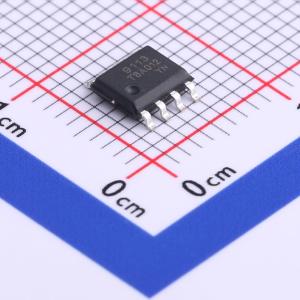

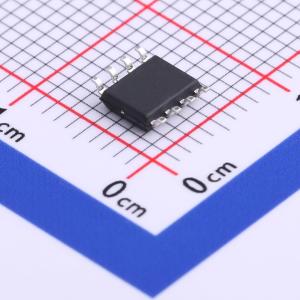

温馨提醒：图片仅供参考，商品以实物为准
PS9113
快充协议芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QC3.0/QC2.0/BC1.2高通认证快充协议IC
- 品牌名称
- HYPWR(瀚昕微)
- 商品型号
- PS9113
- 商品编号
- C648909
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口协议 | - |
商品概述
PS9113是满足QC3.0规范的低成本USB高压专用充电接口芯片。它在传统的输出反馈方案中增加了支持QC3.0的功能，可以灵活搭配不同的AC/DC、DCDC电压转换芯片实现QC3.0/QC2.0快充功能。 PS9113支持QC3.0 Class A的输出电压范围，同时完全兼容QC2.0的终端。 PS9113在调整输出电压前会自动检测连接的设备是否支持QC3.0，如果连接的设备不符合QC3.0要求，PS9113将禁止输出电压调整，以确保充电系统在传统的5V USB设备中正常安全的使用。 PS9113采用全新的高压设计，内部集成了高精度的电流参考源，保证输出电压的精度符合QC3.0规范。通过了UL认证。 PS9113提供SOP8和SOT23 - 6L封装，符合无铅和无卤的要求。
商品特性
- 支持QC3.0 Class A的规范
- 输出电压范围：3.6V~12V，200mV步进
- 支持QC2.0 Class A规范
- 输出电压范围：5V，9V，12V
- 兼容BC1.2的充电规范
- 自动切换DCP模式（D+和D - 短路模式）
- 默认5V输出
- 超低功耗1mW@5V
- 内置高精度参考电流源
应用领域
- 符合QC3.0/QC2.0标准的手机充电器
- 符合QC3.0/QC2.0标准的车载充电器
- 符合QC3.0/QC2.0标准的移动电源
