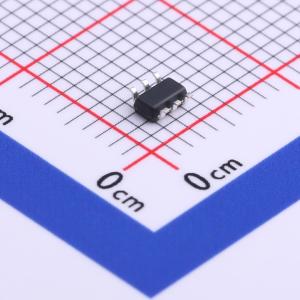

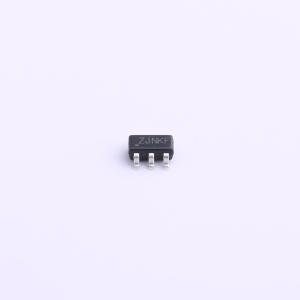

PS9115F

PS9115是USB端口专用充电接口识别芯片。可以智能识别接入的充电设备，可识别BC1.2、Apple、Samsung AFC、华为FCP/SCP Class A、QC3.0和QC2.0的协议，因而支持苹果，三星，华为设备的快速充电，以及高通骁龙平台设备的QC3.0、QC2.0 Class A快速充电。 在调整输出电压前会自动检测连接的设备是否支持苹果的快充协议，如果符合，则苹果的设备会以最大电流充电，若不符合，则接着检测是否符合BC1.2，QC2.0，QC3.0，FCP/SCP Class A和AFC。 如果连接的设备不符合快充协议的要求，PS9115将不会输出电压调整信号，以确保供电电路在传统的5V USB设备中能够正常安全的使用，如果符合快充协议的要求，则开始接受设备发出的指令进行输出电压的调整。 可通过QE使能脚进行设定，关闭需要升压的协议，只支持苹果模式和BC1.2。这样做的好处是在移动电源的应用中，当电池电压低时，可以灵活配置输出功能，限制功率输出，延长电池寿命。而在车充等多输出接口的应用中，在检测到多口同时接入设备时，关闭升压的功能，降低单口的输出功率，保证充电的安全。 采用了全新的高压设计，接口引脚DP和DM能耐12V高压，同时具备过压保护，超强抗ESD的能力。内置精密电阻，集成了高精度的电流参考源。 通过了UL的QC3.0认证，UL认证编号：4787701504 - 2

PS9115是一个用于QC3.0的低成本的高压USB输出专用充电口接口（HVDCP）协议芯片，支持QC3.0等级A中的全电压范围（3.6V - 12V），并且向下兼容QC2.0等级A中的输出电压范围（5V，9V，12V）。它能自动识别出是QC2.0的设备还是QC3.0的设备，或者是只支持BC1.2的设备，根据握手的结果调整输出的电压值。PS9115可以搭配PI的InnoSwitch系列芯片实现QC3.0的功能。同时也支持传统的二次侧TL431反馈机制的ACDC解决方案。

• 支持QC3.0 Class A规范输出电压范围：3.6V - 12V，0.2V/步进
• 支持QC2.0 Class A规范输出电压范围：5V，9V，12V
• 支持华为海思FCP/SCP Class A协议
• 自动选择QC3.0\QC2.0\FCP(SCP A)
• 兼容BC1.2，苹果(2.4A充电模式)，三星AFC充电规范
• 自动识别设备，默认5V输出
• 超低功耗1mW@5V
• 内置高精度参考电流源
• 符合无铅和无卤要求

• 墙插充电器
• 车载充电器
• 移动电源
