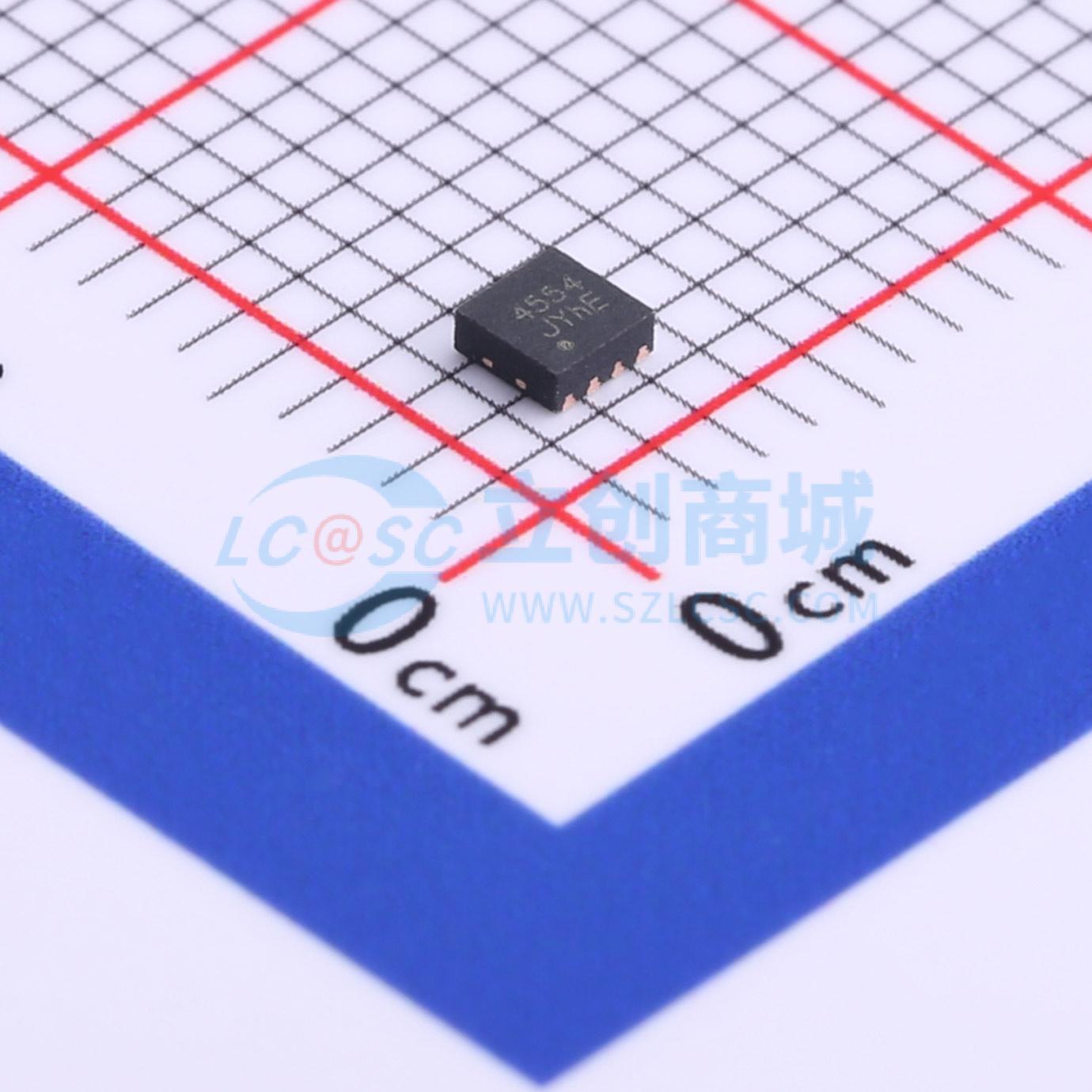

温馨提醒：图片仅供参考，商品以实物为准
HP4554D8-44
具备过压保护（OVP）功能的高输入电压充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高耐压带OVP满足IEC62368-1标准，可调截止，超高精度
- 品牌名称
- HYPWR(瀚昕微)
- 商品型号
- HP4554D8-44
- 商品编号
- C648896
- 商品封装
- DFN-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.55V~6.1V | |
| 最大充电电流 | 700mA | |
| 充电饱和电压 | 4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1uA |
商品概述
HP4554是一款高性价比、完全集成的高输入电压单节锂离子电池充电器。该充电器采用锂离子电池所需的恒流/恒压（CC/CV）充电模式。充电器可接受最高24V的输入电压，但当输入电压超过过压保护（OVP）阈值（典型值为6.8V）时，充电器将禁用，以防止功耗过大。24V的额定电压省去了低输入电压充电器所需的过压保护电路。 充电电流和充满电（FOC）电流可通过外部电阻进行编程。当电池电压低于2.55V时，充电器以编程充电电流的典型值20%对电池进行预充电。在恒压充电阶段，当充电电流降至可编程的充满电电流水平时，引脚会提供充满电指示，该引脚为开漏输出。内部热折返功能可保护充电器免受热故障影响。两个指示引脚可方便地与微处理器或LED连接。当未连接适配器时，充电器从电池汲取的泄漏电流小于1μA。 HP4554采用绿色DFN - 2x2 - 8L封装，工作温度范围为-40°C至+85°C。
商品特性
- 适用于单节锂离子或聚合物电池的完整充电器
- 集成功率管和电流传感器
- 无需外部阻断二极管
- 元件数量少，成本低
- 充电电流可编程
- 充满电电流可编程
- 具备充电电流热折返功能，实现热保护
- 2.55V涓流充电阈值
- 6.8V输入过压保护
- 电源输入最大电压24V
- 电源存在和充电指示
- 无输入电源连接时，电池泄漏电流小于1μA
- 充电终止时，电源电流小于200μA
- 采用绿色DFN - 2x2 - 8L封装
应用领域
- 手机
- 蓝牙设备
- 个人数字助理（PDA）
- MP3播放器
- 独立充电器
- 其他手持设备
