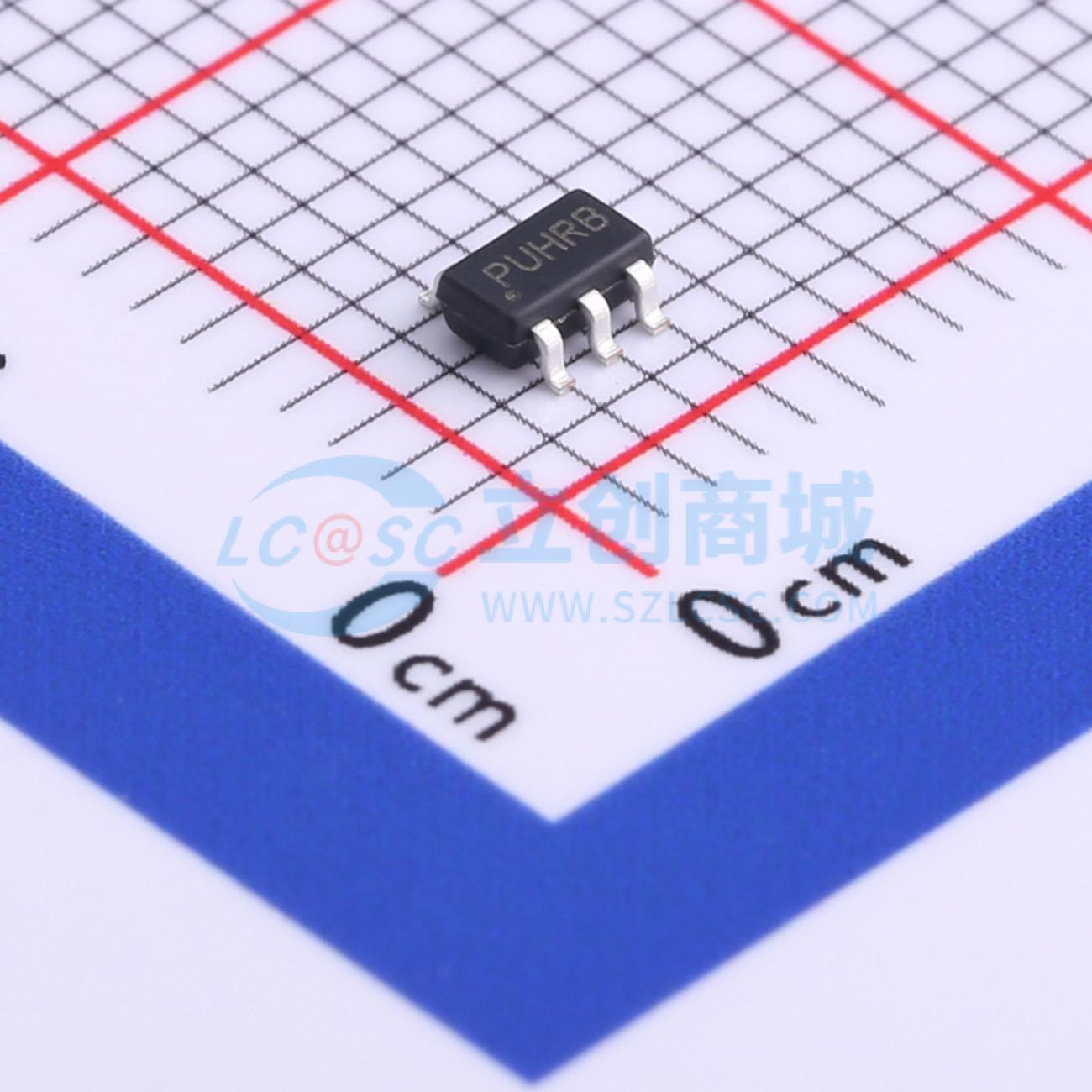

温馨提醒：图片仅供参考，商品以实物为准
HP6513S5B-50
HP6513S5B-50
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超高40V,低至4.2uA超低功耗，高可靠性8K-ESD防护 LDO
- 品牌名称
- HYPWR(瀚昕微)
- 商品型号
- HP6513S5B-50
- 商品编号
- C648887
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) | |
| 特性 | 防静电保护；热保护(TSD)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HP6513系列是一款高精度、高输入电压、低静态电流、高速、低压差线性稳压器，具有高纹波抑制能力。输入电压最高可达40V，在VOUT = 5V且VIN = 7V时，负载电流最高可达300mA。该器件采用BCD工艺制造。HP6513具备过流限制、软启动和过温保护功能，以确保器件在良好的条件下工作。 HP6513稳压器提供标准的SOT89 - 3L、SOT23 - 5L和SOT23 - 3L封装。标准产品无铅且无卤素。
商品特性
- 输入电压：4.75V~40V
- 输出电压：1.8V~5.7V
- 输出精度：<±2%
- 输出电流：150mA（典型值），在VIN = 7V、Vour = 5V、HP6513T3A封装时最高可达300mA
- 电源抑制比：在100Hz时为60dB
- 压差电压：在Γlour = 100mA时为60 - 10mV
- 静态电流：在ΔV|N = 12V时为4.2μA（典型值）
- 静电放电人体模型：8KV
- 推荐电容：10μF
应用领域
- 智能电表
- 车载娱乐系统
- 电动自行车
