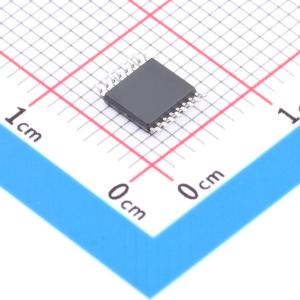

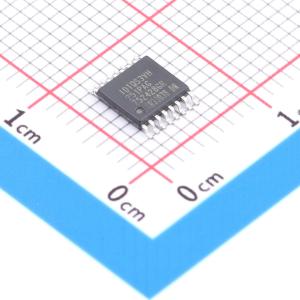

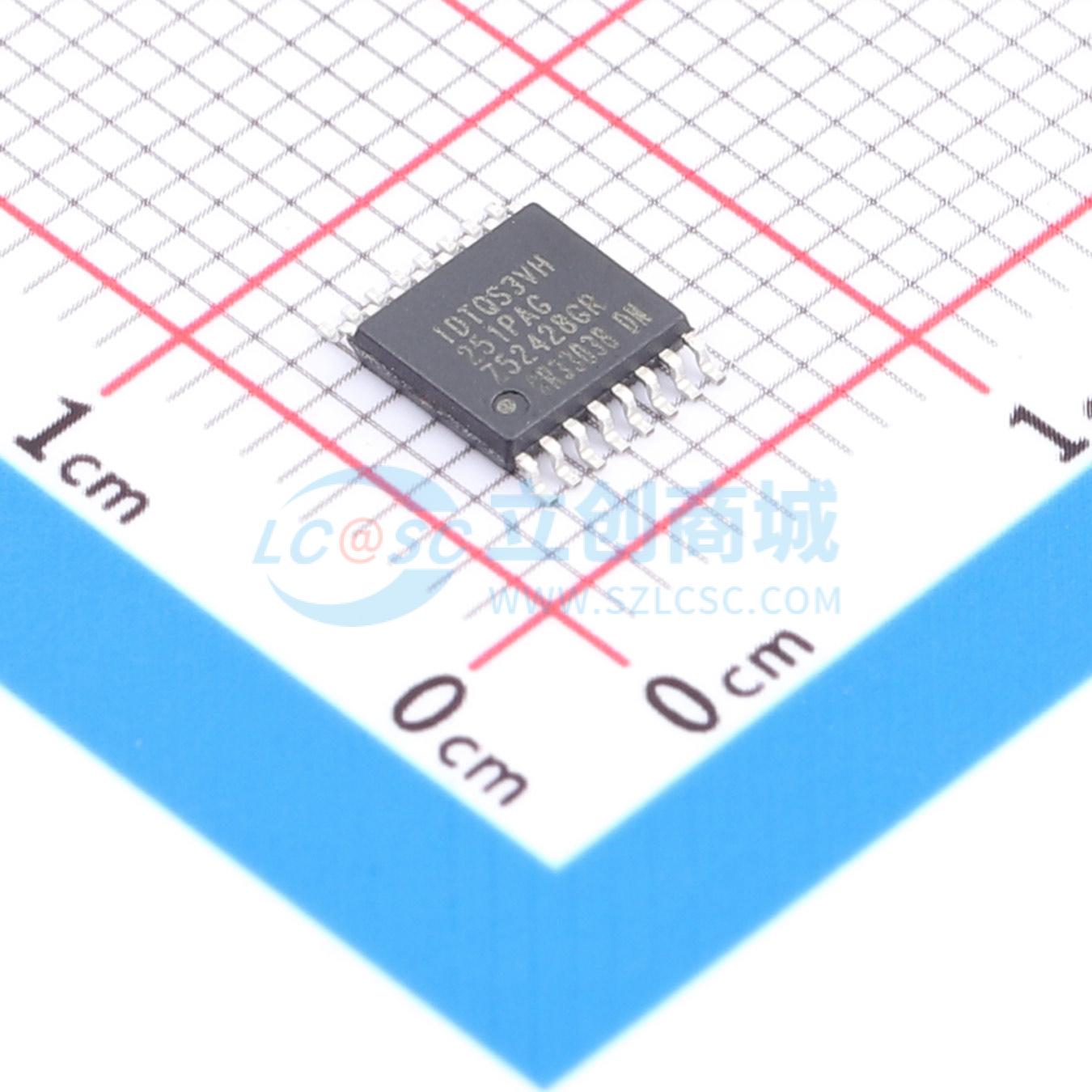

温馨提醒：图片仅供参考，商品以实物为准

QS3VH251PAG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: QS3VH251PAG
商品编号: C5849149
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

商品概述

QS3VH251热插拔四路2:1多路复用器/解复用器是一款高带宽总线开关。QS3VH251的导通电阻极低，使开关的传播延迟低于250ps。选择（Sx）输入控制数据流。当使能（E）输入为低电平时，多路复用器/解复用器被启用。在导通状态下，开关可传输高达5V的信号。在关断状态下，开关在端子处呈现非常高的阻抗。近乎零传播延迟、高关断阻抗和过压容限的结合，使QS3VH251非常适合高性能通信应用。 QS3VH251的工作温度范围为-40℃至+85℃。

商品特性

N沟道FET开关，无连接到VCC的寄生二极管 – 断电条件下实现隔离 – 无连接到VCC或GND的直流路径 – 在关断和导通状态下均可承受5V电压
I/O可承受5V电压
低导通电阻 - 典型值为4Ω
在工作范围内导通电阻特性平坦
轨到轨切换，范围为0 - 5V
近乎零延迟的双向数据流：无额外的接地反弹
通道间导通电阻匹配良好
VCC工作电压：2.3V至3.6V
高带宽 - 高达500MHz
控制输入与LVTTL兼容
所有开关和控制输入均有下冲钳位二极管
解复用器电容低，典型值为4pF
提供QSOP和TSSOP封装

应用领域

热插拔
多路复用/解复用
低失真模拟开关
替代机械继电器
ATM 25/155交换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	通道数	1
	工作电压	2.3V~3.6V
	导通电阻(Ron)	4Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	20pF
	带宽	500MHz
