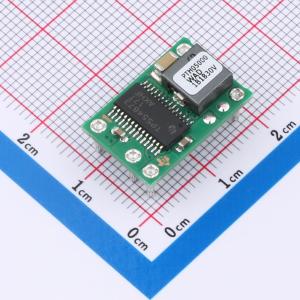

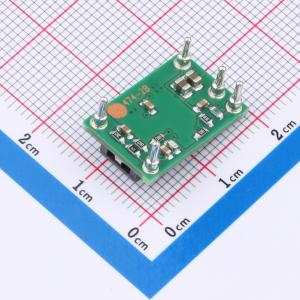

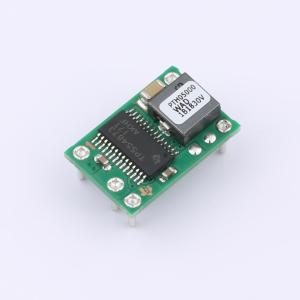

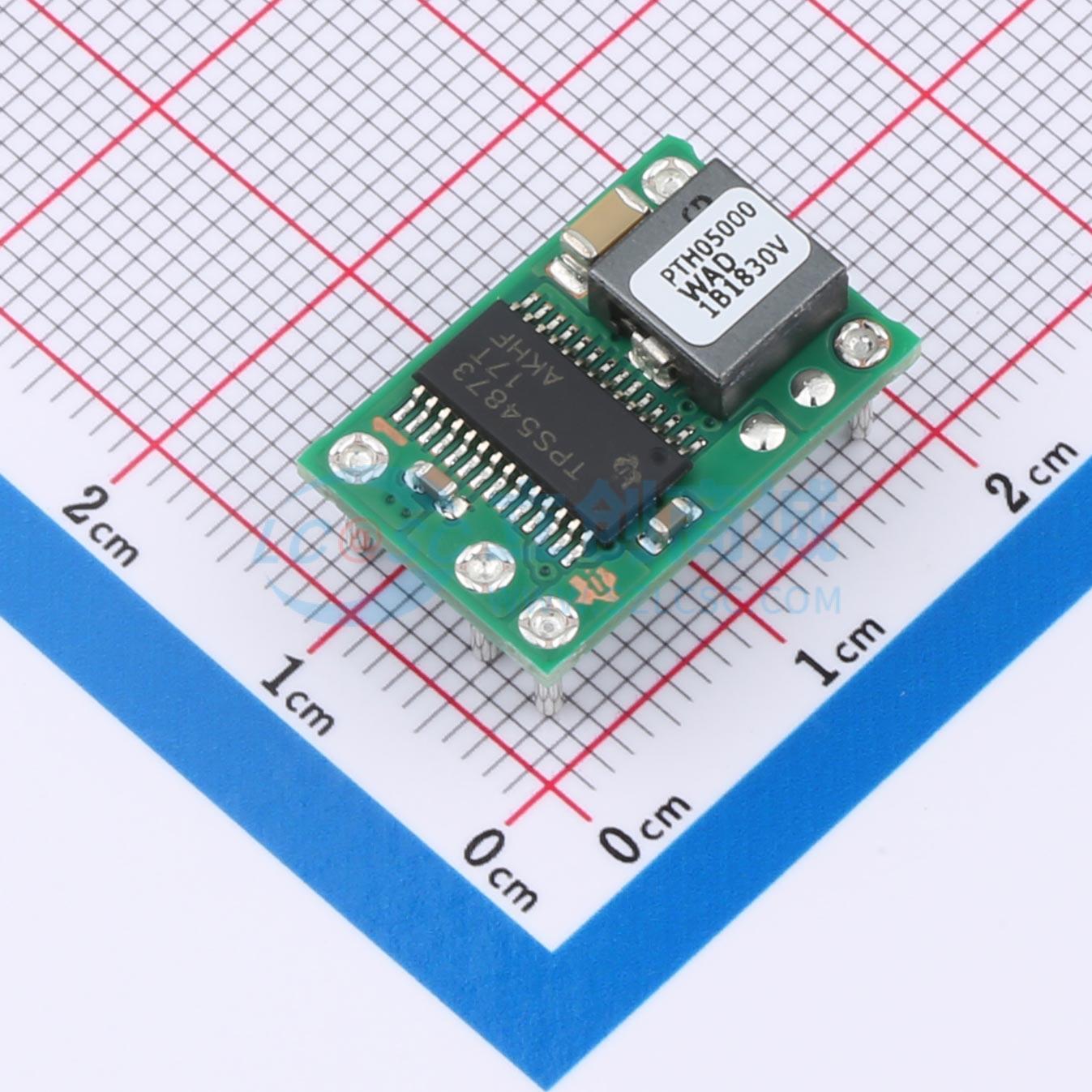

PTH05000WAD

6A、5V输入，非隔离宽输出可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH05000系列非隔离电源模块体积小、性能高。这些稳压器采用双面表面贴装结构和同步整流技术，在占用约为标准邮票一半大小的PCB面积的情况下，可提供高达6A的输出电流。对于空间、性能和成本是重要设计限制因素的应用来说，它们是理想之选。该系列模块的输入电压为5V，可进行降压功率转换，输出电压范围为0.9V至3.6V。PTH05000W的输出电压可通过单个电阻在该范围内进行设置。工作特性包括开/关禁止、输出电压调节（微调）、输出电流限制和过温保护。为实现高效率，这些器件采用了同步整流器输出级。输出预偏置禁止功能可确保在启动期间输出不会吸收电流。目标应用包括电信、工业和通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统。封装选项包括通孔和表面贴装两种配置。
品牌名称: TI(德州仪器)
商品型号: PTH05000WAD
商品编号: C5848679
商品封装: DIP-5
包装方式: 托盘
商品毛重: 3.28克(g)

商品参数

商品概述

PTH05000系列非隔离电源模块体积小、性能高。这些稳压器采用双面表面贴装结构和同步整流技术，在占用约为标准邮票一半大小的PCB面积的情况下，可提供高达6A的输出电流。对于空间、性能和成本是重要设计限制因素的应用来说，它们是理想之选。该系列模块的输入电压为5V，可进行降压功率转换，输出电压范围为0.9V至3.6V。PTH05000W的输出电压可通过单个电阻在该范围内进行设置。工作特性包括开/关禁止、输出电压调节（微调）、输出电流限制和过温保护。为实现高效率，这些器件采用了同步整流器输出级。输出预偏置禁止功能可确保在启动期间输出不会吸收电流。目标应用包括电信、工业和通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统。封装选项包括通孔和表面贴装两种配置。

商品特性

高达6A的输出电流
5V输入电压
宽输出电压调节范围（0.9V至3.6V）
效率高达94%
功率密度达160W/in³
开/关禁止
欠压锁定
输出电流限制
预偏置启动能力
过温保护
可表面贴装
工作温度：-40℃至+85℃
安全机构认证（待批准）：UL 1950、CSA 22.2 950、EN60950和VDE

应用领域

电信
工业
通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统

优惠活动

9.9折

购买数量

(56个/托盘，最小起订量 1 个)

个

起订量：1 个56个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	4.5V~5.5V
	输出电压精度	±3%
	输出电压(Vout)	900mV~3.6V
	输出电流(最大值)	6A

	属性	参数值
	转换效率	94%
	静态电流(Iq)	1mA
	开关频率	700kHz
	纹波噪声	30mVp-p
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃
