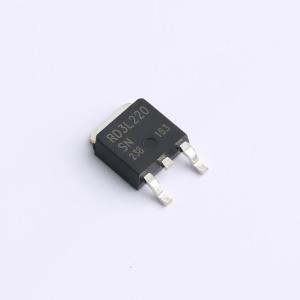

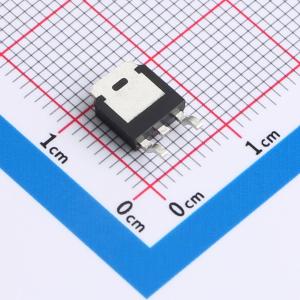

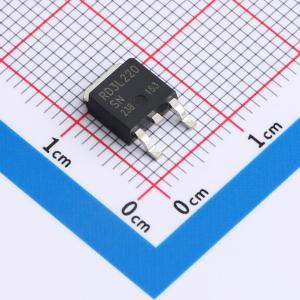

温馨提醒：图片仅供参考，商品以实物为准
RD3L220SNTL1
1个N沟道 耐压:60V 电流:22A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低导通电阻。 快速开关速度。 驱动电路简单。 易于并联使用。 无铅镀铅；符合RoHS标准。应用：开关
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RD3L220SNTL1
- 商品编号
- C5846727
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.45656克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 22A | |
| 导通电阻(RDS(on)) | 18mΩ@10V | |
| 耗散功率(Pd) | 20W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V@1mA | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 140pF | |
| 输出电容(Coss) | 320pF |
商品特性
- 当VGS为10V、ID为10A时，RDS(ON) < 4.2mΩ
- 当VGS为4.5V、ID为5A时，RDS(ON) < 6mΩ
- 开关速度快
- 改善的dv/dt能力
- 栅极电荷低
- 反向传输电容低
- 符合欧盟RoHS 2.0标准的无铅产品
- 符合IEC 61249标准的环保模塑化合物
