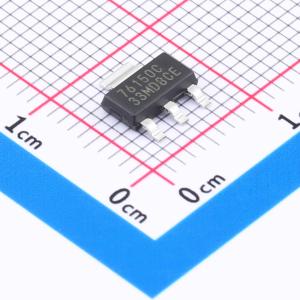

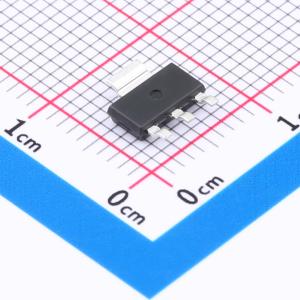

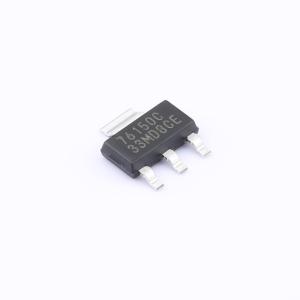

温馨提醒：图片仅供参考，商品以实物为准
TLV76150DCYR
5V 1A 16V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV761是一款线性稳压器，在传统x1117稳压器（TLV1117或LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 $(I_{\mathrm{Q}})$ ，可降低待机功耗。TLV761与其他采用SOT-223、TO-252封装且具有固定输出的稳压器引脚对引脚兼容。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV76150DCYR
- 商品编号
- C5845194
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.1485克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 16V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(120Hz) | |
| 压差 | 1.6V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 65uA | |
| 噪声 | 60uVrms | |
| 功能特性 | 内置软启动；过流保护；短路保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TLV761 是一款18V、1A、固定输出线性稳压器，在传统 x1117 稳压器（TLV1117 或 LM1117）的基础上改进了功能，具有更严格的输出精度和低静态电流 (IQ)，可降低待机功耗。TLV761 与其他采用 SOT-223、TO-252 封装且具有固定输出的稳压器引脚对引脚兼容。TLV761 输入电压范围为 2.5V 至 18V，提供的输出电压范围为 0.8V 至 13V，可支持各种应用。TLV761 的宽带宽 PSRR 性能通常在 1kHz 时大于60dB，在 1MHz 时大于 40dB，因此有助于减小上游直流/直流转换器的开关频率，并更大限度地减少后置稳压器滤波。此外，TLV761 还具有内部软启动功能，可减少启动期间的浪涌电流，这有助于通过尽可能减少输入电容来节省设计空间和成本。TLV761 具有折返电流限制，可在高负载电流故障或短路事件期间限制器件的功率耗散。
商品特性
- 输入电压范围:2.5V 至 18V（20V 最大额定值）
- 输出电压范围:0.8V 至 13V（固定值，100mV 阶跃）
- 输出电流:高达 1A
- 低静态电流IQ:60µA（典型值，关断时约 1.5µA）
- 在线路和负载范围内 ±1% 的输出精度
- 高PSRR:1kHz 频率下为 60dB，1MHz 频率下为 40dB
- 内部软启动时间:500µs（典型值）
- 折返电流限制和热保护
- 与 1µF 的陶瓷输出电容器搭配使用时可保持稳定
- 工作温度范围:-40℃ 至 +125℃
- 提供封装:4引脚 6.5mm x 7mm SOT-223；3引脚 6.6mm x 10.11mm TO-252
应用领域
- 电器
- 家庭影院和娱乐系统
- 电机驱动器
- HVAC 和楼宇安全系统
- 智能电表
