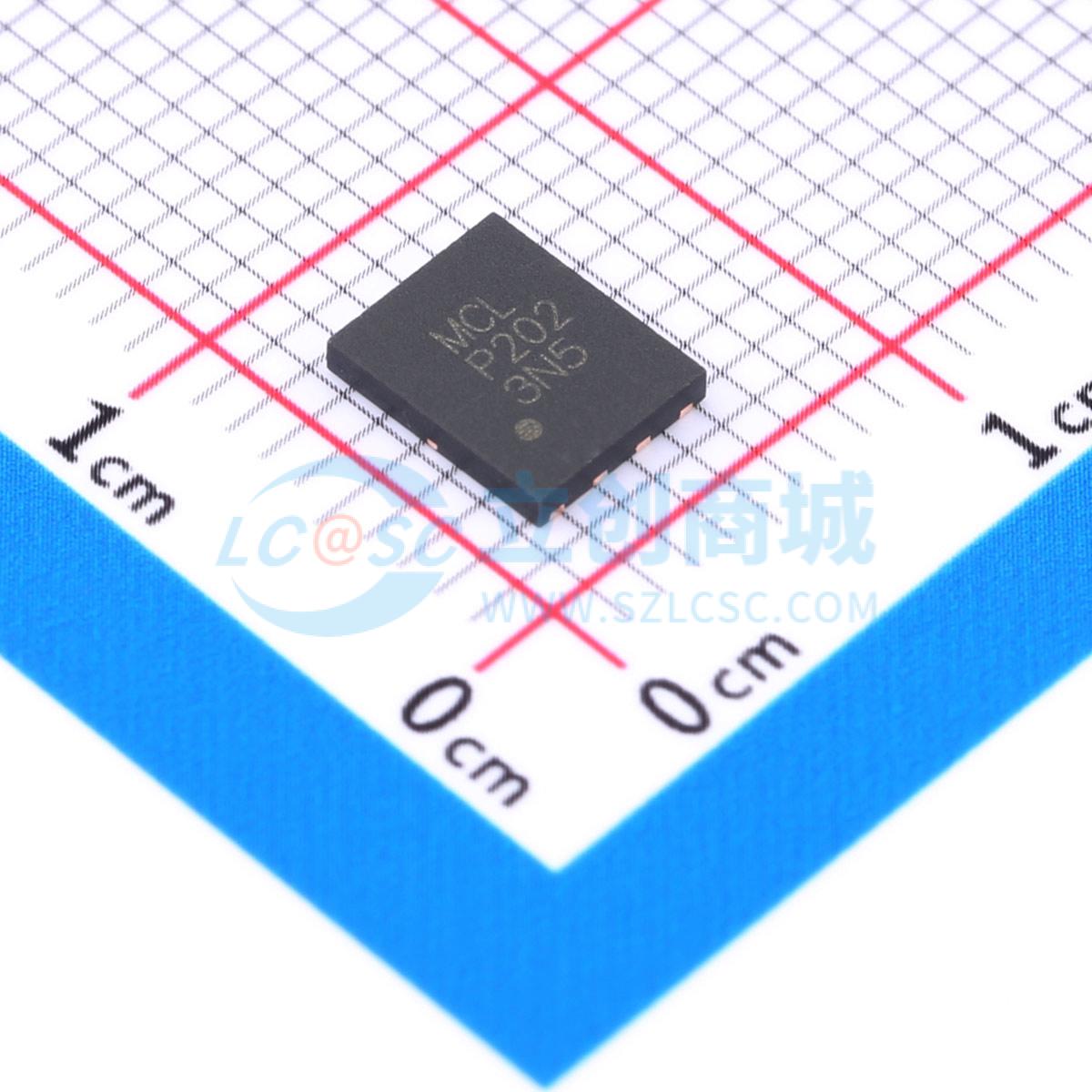

温馨提醒：图片仅供参考，商品以实物为准

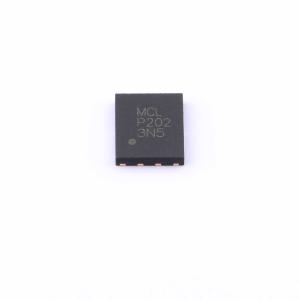

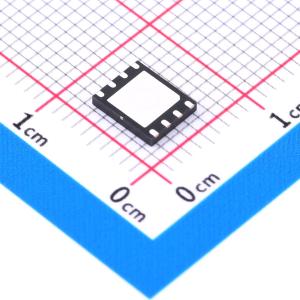

PHA-202+
超宽带高动态范围单片放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PHA-202+ 是一款中功率放大器，采用 E-PHEMT 技术制造，提供极高的动态范围和低噪声系数。它在广泛的频率范围内具有良好的输入和输出回损，无需外部匹配组件，并具有出色的可靠性。
- 品牌名称
- Mini-Circuits
- 商品型号
- PHA-202+
- 商品编号
- C5845121
- 商品封装
- DFN-8(4.9x6)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 30MHz~2.7GHz | |
| 增益 | 12.7dB | |
| 噪声系数 | 5.4dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 11V | |
| 工作电流 | 350mA | |
| P1dB | 30.4dBm | |
| IP3 | 46.1dBm |
商品概述
PHA-202+（符合 RoHS 标准）是一款采用 E-PHEMT 技术制造的中功率放大器，在宽频率范围内具有极高的动态范围和低噪声系数。此外，PHA-202+在宽频率范围内具有良好的输入和输出回波损耗，无需外部匹配元件，并且具有出色的可靠性。它的批次间性能具有可重复性，采用 5mm x 6mm、8 引脚封装，散热性能良好。
商品特性
- 超高三阶交调截点（IP3），+46.1 dBm
- 无需外部匹配元件的宽带高动态范围
- 中功率，1W
- 回波损耗优于 15 dB
- 高 IP3，在 1 GHz 时典型值为 46.1 dBm
- 增益，在 1 GHz 时典型值为 17.0 dB
- 高输出功率，在 1 GHz 时 1dB 压缩点（P1dB）典型值为 30.4 dBm
- 无需外部匹配元件
应用领域
- 基站基础设施
- 有线电视（CATV）
- 长期演进技术（LTE）
