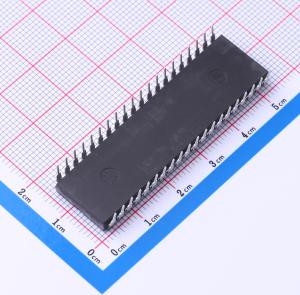

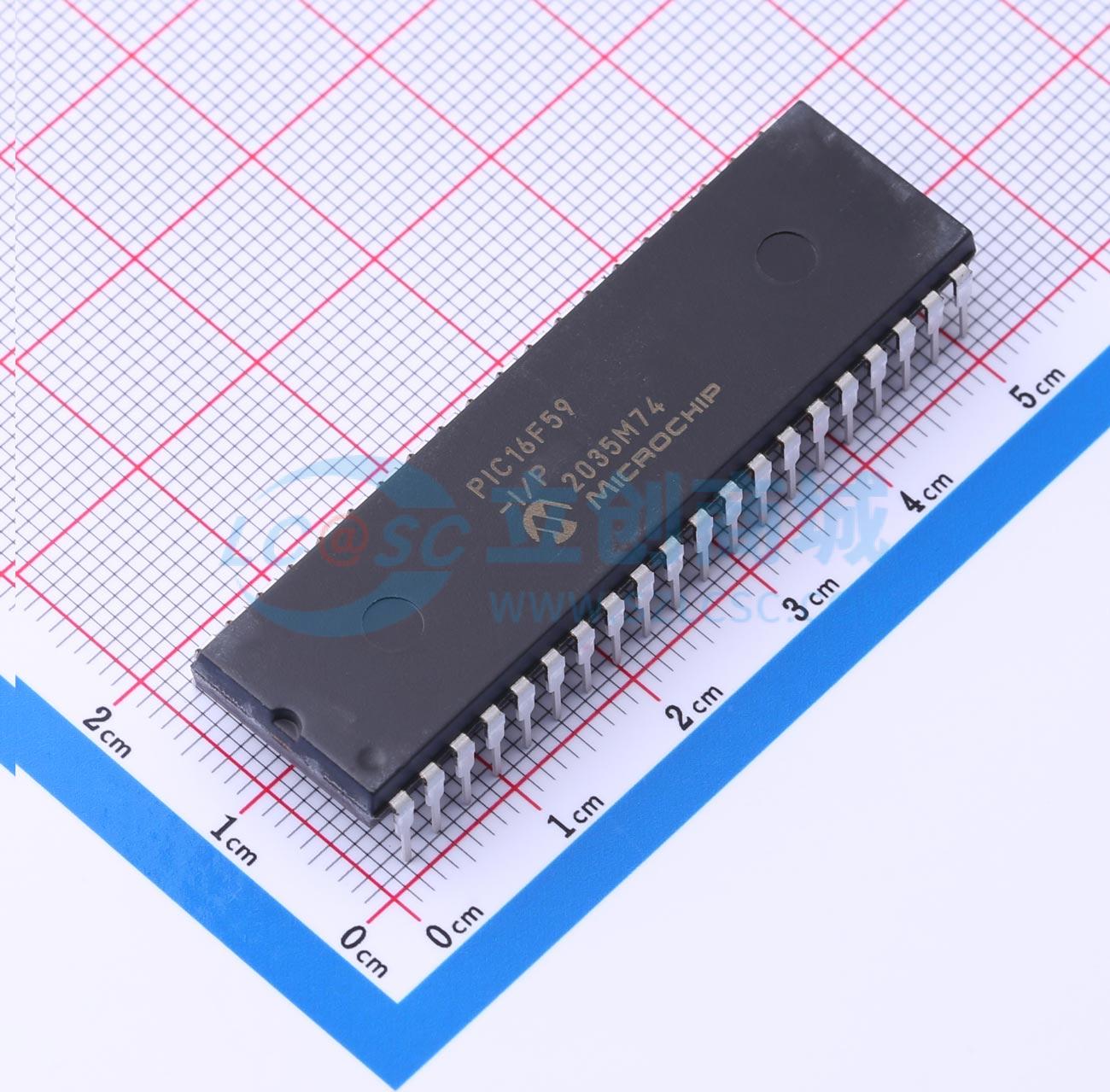

PIC16F59-I/P
基于闪存的8位CMOS微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高性能RISC CPU: -仅需学习33条单字指令。 -除双周期的程序分支指令外，所有指令均为单周期。 -两级硬件堆栈。 -数据和指令支持直接、间接和相对寻址模式。 -工作速度：直流-20 MHz时钟速度，直流-200 ns指令周期时间。 -片上闪存程序存储器：PIC16F54为512 x 12，PIC16F57为2048 x 12，PIC16F59为2048 x 12
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC16F59-I/P
- 商品编号
- C647838
- 商品封装
- PDIP-40
- 包装方式
- 管装
- 商品毛重
- 11.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 3KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 134Byte | |
| EEPROM容量 | - | |
| I/O数量 | 32 | |
| 振荡器类型 | 外置 | |
| 工作电压 | 2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高性能RISC CPU：
- 仅需学习33条单字指令
- 除双周期的程序分支指令外，所有指令均为单周期
- 两级硬件堆栈
- 数据和指令采用直接、间接和相对寻址模式
- 工作速度：DC – 20 MHz时钟速度，DC – 200 ns指令周期时间
- 片上Flash程序存储器：PIC16F54为512x12，PIC16F57为2048x12，PIC16F59为2048x12
- 通用寄存器（SRAM）：PIC16F54为25x8，PIC16F57为72x8，PIC16F59为134x8
- 特殊微控制器特性：
- 上电复位（POR）
- 设备复位定时器（DRT）
- 带有片上RC振荡器的看门狗定时器（WDT），确保可靠运行
- 可编程代码保护
- 节能睡眠模式
- 在线串行编程（ICSP）
- 可选振荡器选项：RC（低成本RC振荡器）、XT（标准晶体/谐振器）、HS（高速晶体/谐振器）、LP（节能低频晶体）
- 封装：
- PIC16F54：18引脚PDIP和SOIC，20引脚SSOP
- PIC16F57：28引脚PDIP、SOIC和SSOP
- PIC16F59：40引脚PDIP，44引脚TQFP
- 低功耗特性：
- 工作电流：2V、4 MHz时典型值为170 μA；2V、32 kHz时典型值为15 μA
- 待机电流：2V时典型值为500 nA
- 外设特性：
- 12/20/32个I/O引脚：可单独控制方向，具有高电流源/漏能力
- 带8位可编程预分频器的8位实时时钟/计数器（TMR0）
- CMOS技术：
- 宽工作电压范围：工业级为2.0V至5.5V，扩展级为2.0V至5.5V
- 宽温度范围
