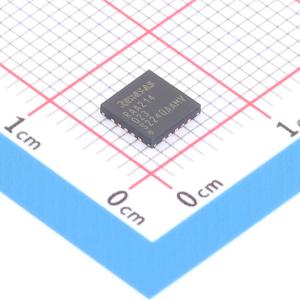

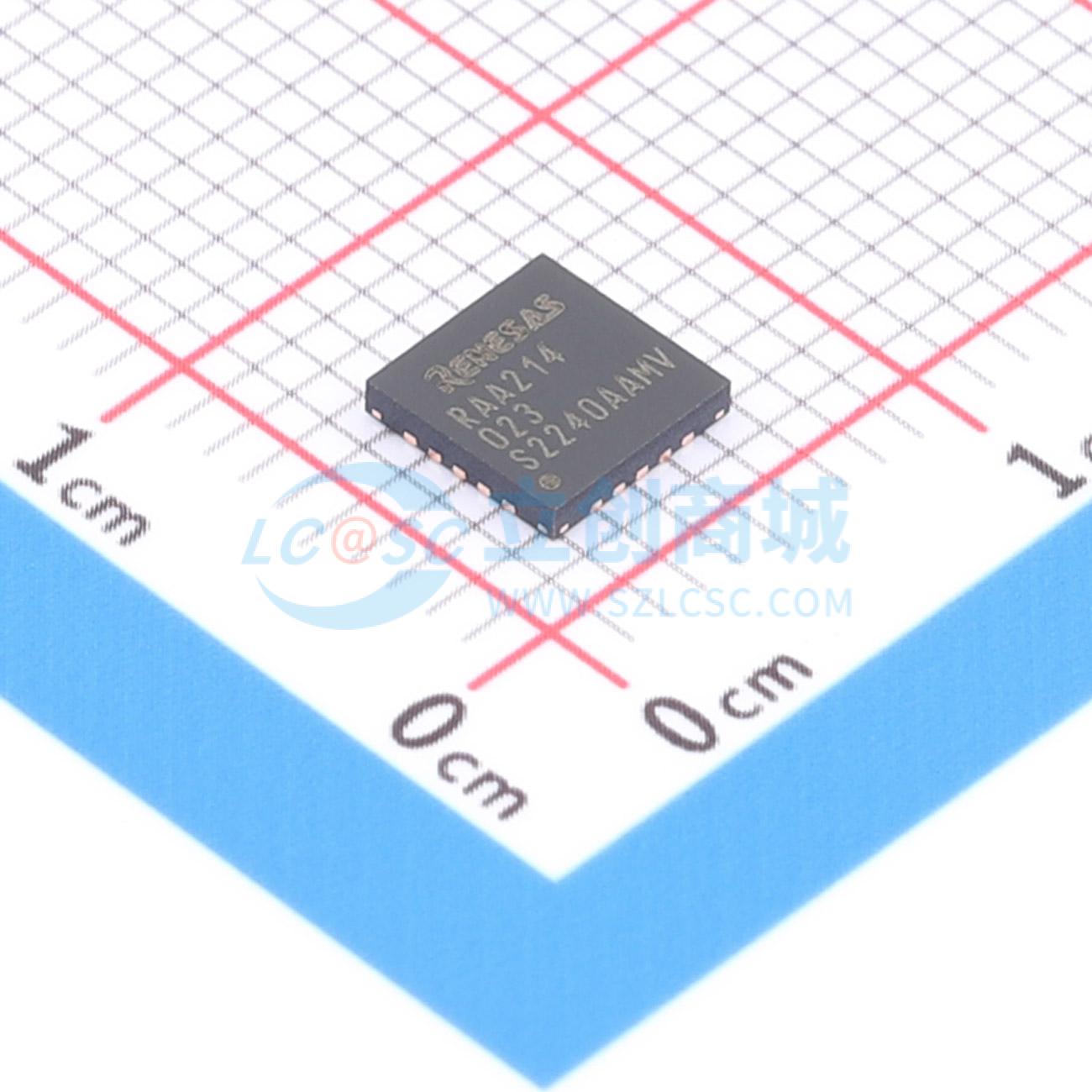

温馨提醒：图片仅供参考，商品以实物为准

RAA214023GNP#HC0

800mV~5.5V 2A 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超低噪声、高电源抑制比（PSRR）的低压差稳压器（LDO）。该LDO的输入电压范围为2.7V至5.5V，最大可提供2A的负载电流。输出电压可通过PCB布局编程，范围为0.8V至3.95V，无需传统的外部反馈电阻。若要将输出电压范围扩展至5.5V-Vdropout，仍可使用外部反馈电阻
品牌名称: RENESAS(瑞萨)/IDT
商品型号: RAA214023GNP#HC0
商品编号: C5842172
商品封装: QFN-20(5x5)
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

RAA214023是一款超低噪声、高电源抑制比（PSRR）的低压差线性稳压器（LDO）。该LDO的输入电压范围为2.7V至5.5V，最大输出电流可达2A。通过PCB布局可将输出电压编程为0.8V至3.95V，无需传统的外部反馈电阻。若要将输出电压范围扩展至5.5V - VDROPOUT，仍可使用外部反馈电阻。 RAA214023典型输出噪声低至6.5μV RMS，且PSRR高，非常适合用于低噪声应用的后级稳压。该LDO的典型工作静态电流为195μA，关断时典型电流降至几纳安，非常适合便携式应用。该LDO具有±1.75%的输出电压精度（涵盖电压、负载和温度范围）、带迟滞功能的输入欠压锁定（UVLO）、使能控制、内部限流、带迟滞功能的热关断保护、电源正常指示和快速启动等特性。该器件搭配最小22μF陶瓷输出电容即可稳定工作，提供20引脚3.5mm×3.5mm或5mm×5mm QFN封装。

商品特性

输入电压范围：2.7V至5.5V
最大输出电流：2A
最大压差：在输出电流为2A、输出电压为3.3V时为567mV
低RMS输出噪声：6.5μV_RMS（10Hz至100kHz）
两种输出电压配置：
- 使用PCB布局和电压设置引脚：0.8V至3.95V
- 使用外部电阻：0.8V至5.5V - VDROPOUT
输出噪声频谱密度：
- 10Hz时为226nV/√Hz
- 10kHz时为77nV/√Hz
高PSRR（V_HEADROOM = 1.7V）：
- 100kHz：输出电流为2A时为60dB，输出电流为500mA时为85dB
- 1MHz：输出电流为2A时为51dB，输出电流为500mA时为62dB
输出电压精度：在电压、负载和温度范围内为±1.75%
快速启动：V_HEADROOM = 3.7V时为200μs
典型关断电流：+125°C时为200nA
过压指示、过流和过温故障保护

应用领域

高速模拟：压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、低压差分信号（LVDS）
时钟和定时
射频和无线
物联网和智能公用事业
4G和5G电信

数据手册PDF

放大查看下载PDF

优惠活动

5.1折

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~5.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	64dB@(100kHz)
	压差	570mV@(2A)

	属性	参数值
	静态电流(Iq)	195uA
	噪声	6.5uVrms
	特性	带使能；PG脚；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
