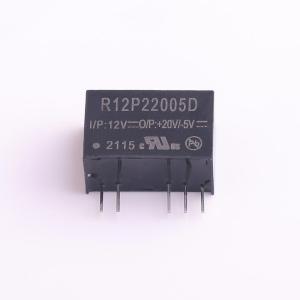

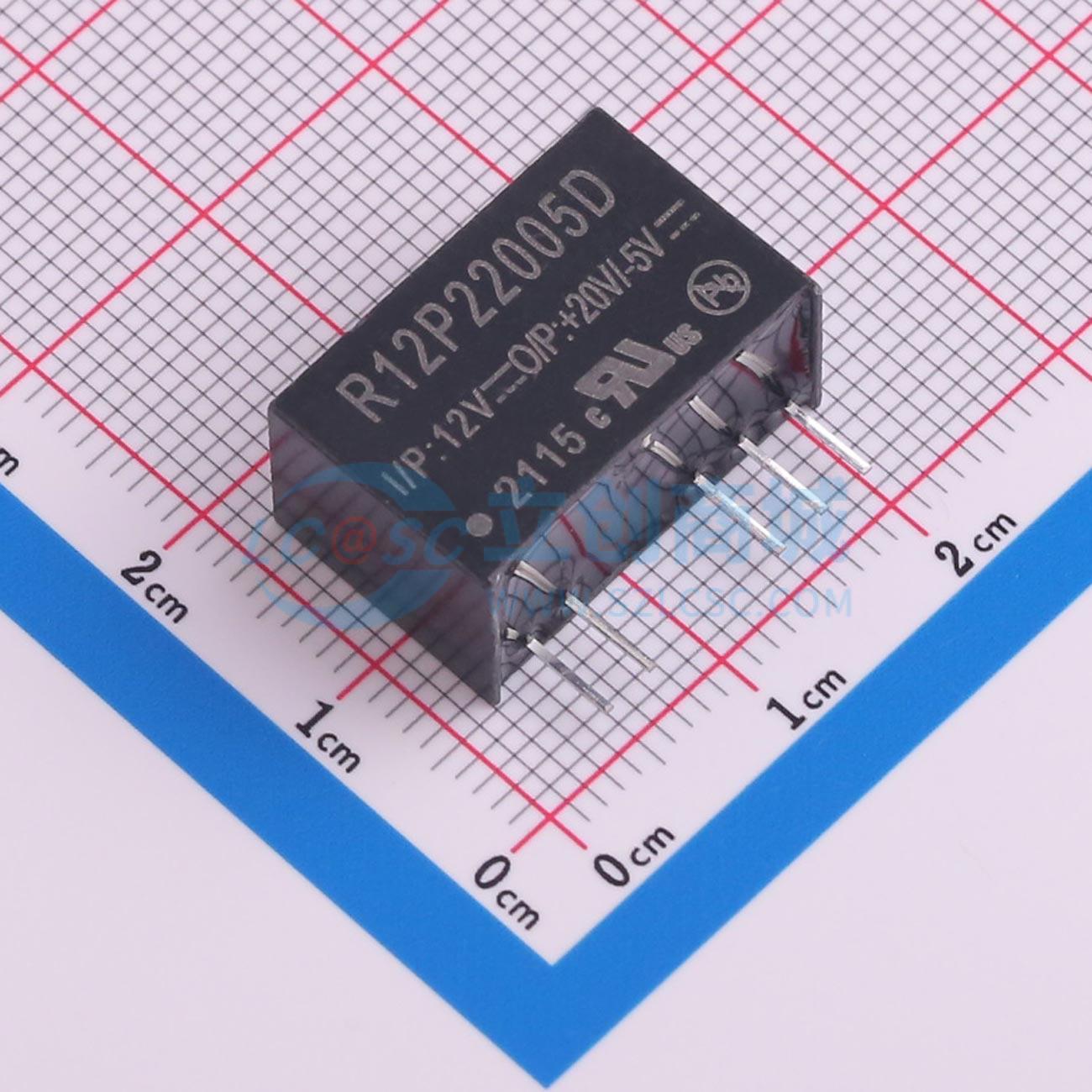

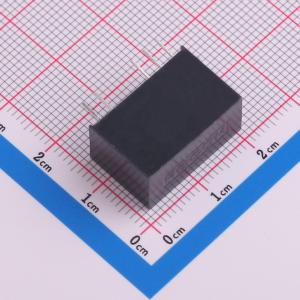

温馨提醒：图片仅供参考，商品以实物为准

R12P22005D

10.8V~13.2V5V 200mA 2W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高转换速率的碳化硅（SiC）晶体管驱动器需要一个隔离的非对称电源，提供 +20/-5V 或 +15/-3V 的电压，具备高隔离电压和低隔离电容。RxxP2xxyyD 系列专为满足这一严苛要求而设计，具有 6400VDC 的隔离电压和小于 10pF 的隔离电容。每个输出端的负载可以不相等，只要总功率保持在 2W 以下。内部变压器采用罐形磁芯，将输入和输出绕组在物理上分隔开，但该转换器仍可装入行业标准的 SIP7 封装中。RxxP2xxyyD 系列转换器的一个特殊特性是输出功率共享：它们可用于等功率（非对称电流）或等电流（非对称功率）负载。输入电压可选 5V、12V、15V 或 24V，并且 RxxP2xxyyD 系列已通过最新的 UL/IEC62368 - 1 标准的安全认证。
品牌名称: Recom Power
商品型号: R12P22005D
商品编号: C5841765
商品封装: SIP,19.5x9.8mm
包装方式: 管装
商品毛重: 4.28克(g)

商品参数

商品概述

高转换速率的碳化硅（SiC）晶体管驱动器需要一个隔离的非对称电源，提供 +20/-5V 或 +15/-3V 的电压，具备高隔离电压和低隔离电容。RxxP2xxyyD 系列专为满足这一严苛要求而设计，具有 6400VDC 的隔离电压和小于 10pF 的隔离电容。每个输出端的负载可以不相等，只要总功率保持在 2W 以下。内部变压器采用罐形磁芯，将输入和输出绕组在物理上分隔开，但该转换器仍可装入行业标准的 SIP7 封装中。RxxP2xxyyD 系列转换器的一个特殊特性是输出功率共享：它们可用于等功率（非对称电流）或等电流（非对称功率）负载。输入电压可选 5V、12V、15V 或 24V，并且 RxxP2xxyyD 系列已通过最新的 UL/IEC62368 - 1 标准的安全认证。

商品特性

为碳化硅驱动器应用提供 +20/-5V 和 +15/-3V 非对称输出，在共模电压为 110V 时，可承受 65kV/µs 的电压变化率
为 IGBT 驱动器应用提供 +15/-9V 非对称输出
采用绕组分离的罐形磁芯变压器
在紧凑的 SIP7 尺寸内实现 6.4kVDC 的高隔离电压
低隔离电容（最大 10pF）
可选连续短路保护功能
通过 IEC/EN/UL62368 - 1 认证

数据手册PDF

放大查看下载PDF

优惠活动

6.3折

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离电源模块
	通道数	2
	输出功率	2W
	工作电压(Vin)	10.8V~13.2V
	转换效率	82%
	输出电压(Vout)	-5V；20V
	输出电流(最大值)	200mA；50mA

	属性	参数值
	隔离电压(Vrms)	5.2kV
	工作温度	-40℃~+90℃
	开关频率	50kHz
	纹波噪声	200mVp-p
	长度	19.5mm
	宽度	9.8mm
	高度	12.5mm
