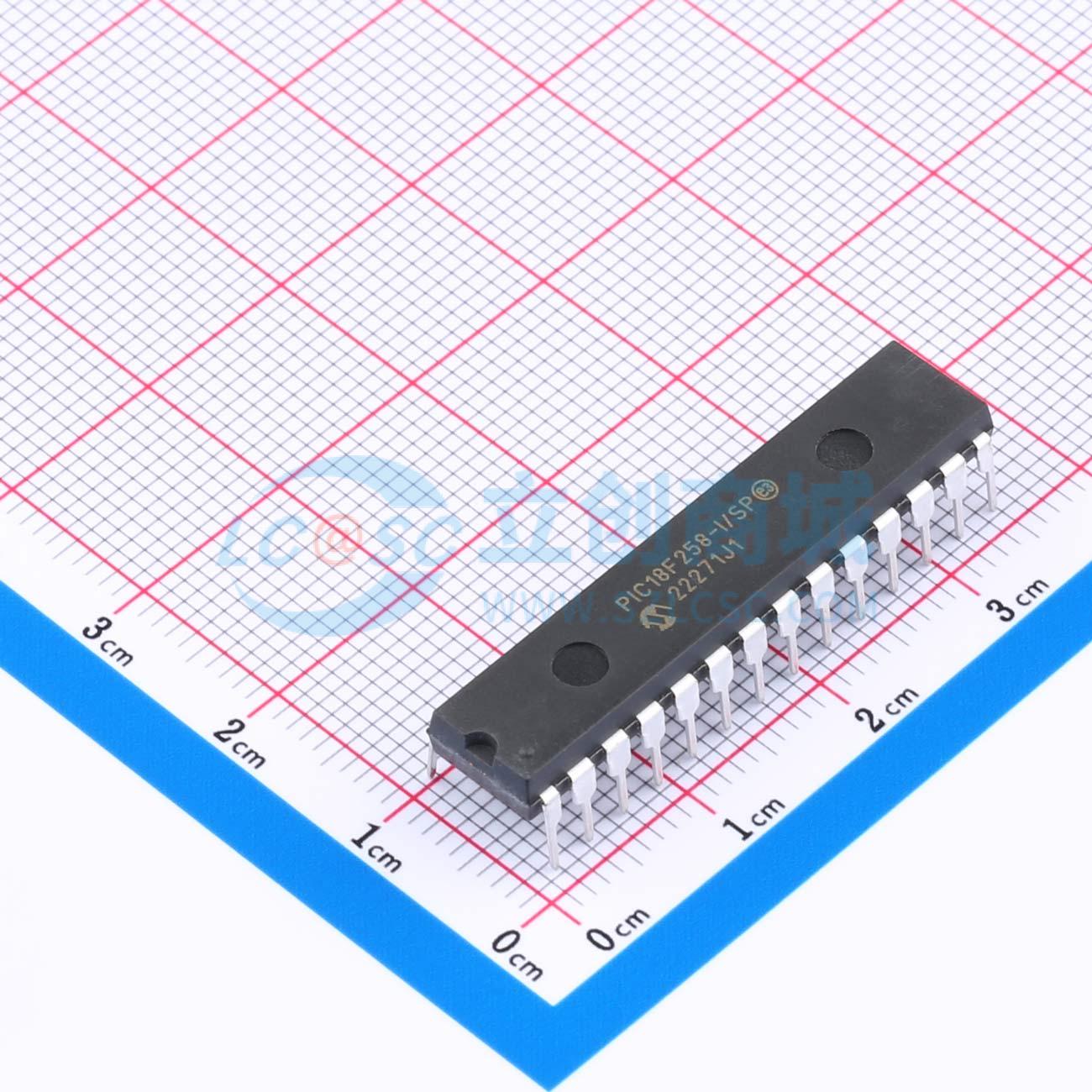

温馨提醒：图片仅供参考，商品以实物为准
PIC18F258-I/SP
PIC18F258-I/SP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC18F258-I/SP
- 商品编号
- C643448
- 商品封装
- SPDIP-28
- 包装方式
- 管装
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 40MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1.5KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 22 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 外置 | |
| 工作电压 | 4.2V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 线性程序内存寻址高达2 Mbytes
- 线性数据内存寻址至4 Kbytes
- 高达10 MIPS操作
- DC – 40 MHz时钟输入
- 4 MHz - 10 MHz振荡器/时钟输入，PLL激活
- 16位宽指令，8位宽数据路径
- 中断优先级
- 8×8单周期硬件乘法器
- 高灌电流/拉电流25 mA/25 mA
- 三个外部中断引脚
- Timer0模块：8位/16位定时器/计数器，带8位可编程预分频器
- Timer1模块：16位定时器/计数器
- Timer2模块：8位定时器/计数器，带8位周期寄存器（PWM时基）
- Timer3模块：16位定时器/计数器
- 辅助振荡器时钟选项 – Timer1/Timer3
- 捕获/比较/PWM（CCP）模块；CCP引脚可配置为：
- 捕获输入：16位，最大分辨率6.25 ns
- 比较：16位，最大分辨率100 ns（TCY）
- PWM输出：PWM分辨率为1至10位，最大PWM频率：
- 8位分辨率 = 156 kHz
- 10位分辨率 = 39 kHz
- 增强型CCP模块，具有标准CCP模块的所有功能，还具有以下用于高级电机控制的功能：
- 1、2或4个PWM输出
- 可选PWM极性
- 可编程PWM死区时间
- 主同步串行端口（MSSP），有两种操作模式：
- 3线SPI（支持所有4种SPI模式）
- I2C主模式和从模式
- 可寻址USART模块：支持地址位中断
- 10位、多达8通道的模数转换器模块（A/D），具有：
- 睡眠期间可进行转换
- 多达8个通道可用
- 模拟比较器模块：可编程
