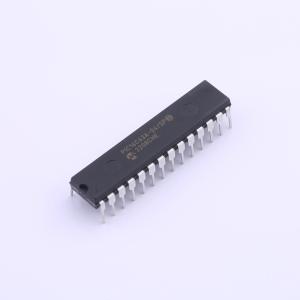

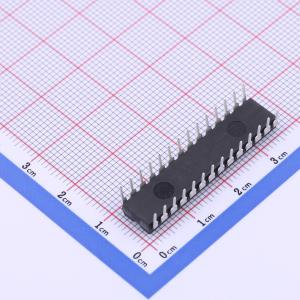

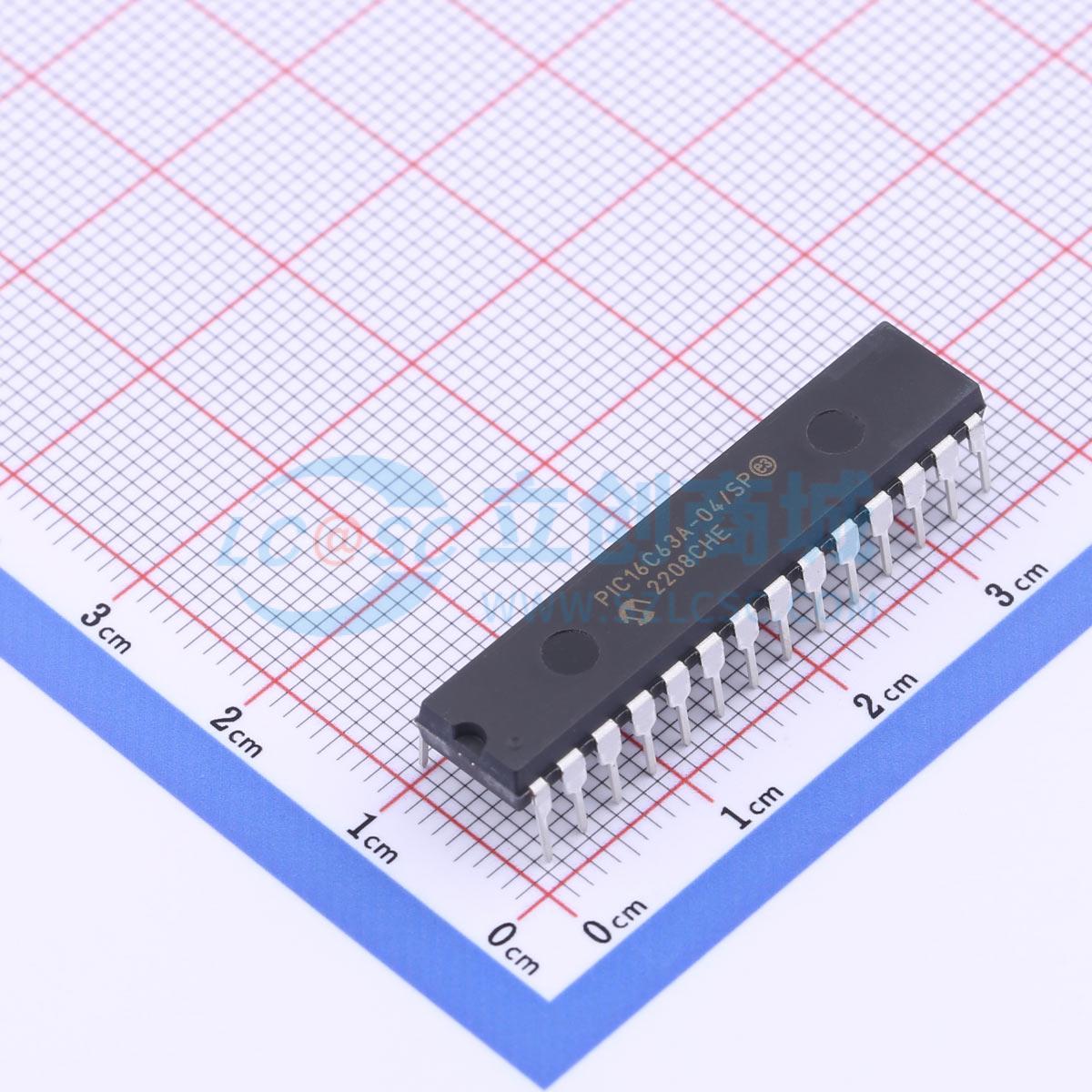

PIC16C63A-04/SP

8位CMOS微控制器，带A/D转换器

描述

PIC16C63A/65B/73B/74B 器件是低成本、高性能的CMOS全静态8位微控制器，属于PIC16CXX中档系列。所有PIC微控制器均采用先进的RISC架构。PIC16CXX微控制器系列具有增强的核心特性、八级深度堆栈和多个内部及外部中断源。哈佛架构的独立指令和数据总线允许14位宽的指令字与单独的8位宽数据。两阶段指令流水线使得除程序分支外的所有指令都能在一个周期内执行，而程序分支需要两个周期。共有35条指令（精简指令集）可用。此外，大量的寄存器集合提供了一些用于实现极高性能的架构创新。PIC16C63A/73B器件有22个I/O引脚。PIC16C65B/74B器件则有33个I/O引脚。每种设备都有192字节的RAM。此外，还有多种外围特性可供使用，包括：三个定时器/计数器、两个捕捉/比较/PWM模块以及两个串行端口。同步串行端口（SSP）可以配置为三线制串行外设接口（SPI）或两线制集成电路间通信（I2C）总线。通用同步异步收发传输器（USART），也被称为串行通信接口或SCI。此外，PIC16C73B提供了5通道高速8位A/D转换器，而PIC16C74B则提供8通道。8位分辨率非常适合要求低成本模拟接口的应用，如恒温控制、压力传感等。PIC16C63A/65B/73B/74B器件拥有减少外部组件的特殊功能，从而降低成本、提高系统可靠性和降低功耗。有四种振荡器选项，其中单引脚RC振荡器提供低成本解决方案，LP振荡器最小化功耗，XT是标准晶体振荡器，HS适用于高速晶体。SLEEP（掉电）功能提供了节能模式。用户可以通过多种外部和内部中断及复位唤醒芯片从SLEEP状态。一个高度可靠的看门狗定时器（WDT），配备其自身的片上RC振荡器，可防止软件死锁，并且还提供了一种从SLEEP唤醒设备的方式。UV可擦除CERDIP封装版本非常适合代码开发，而成本效益高的一次性编程（OTP）版本适合于任何批量生产。PIC16C63A/65B/73B/74B器件非常适合从安全和远程传感器到家电控制和汽车等多种应用。EPROM技术使应用程序定制（如发射器代码、电机速度、接收频率等）极其快速便捷。小巧的封装使得该系列微控制器成为空间受限应用的理想选择。低成本、低功耗、高性能、易于使用和I/O灵活性使得PIC16C63A/65B/73B/74B器件非常多功能，即使是在以前未考虑使用微控制器的领域（例如，定时功能、串行通信、捕捉和比较、PWM功能和协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C63A-04/SP

商品编号

C647440

商品封装

SPDIP-28​

包装方式

管装

商品毛重

4.5克(g)
