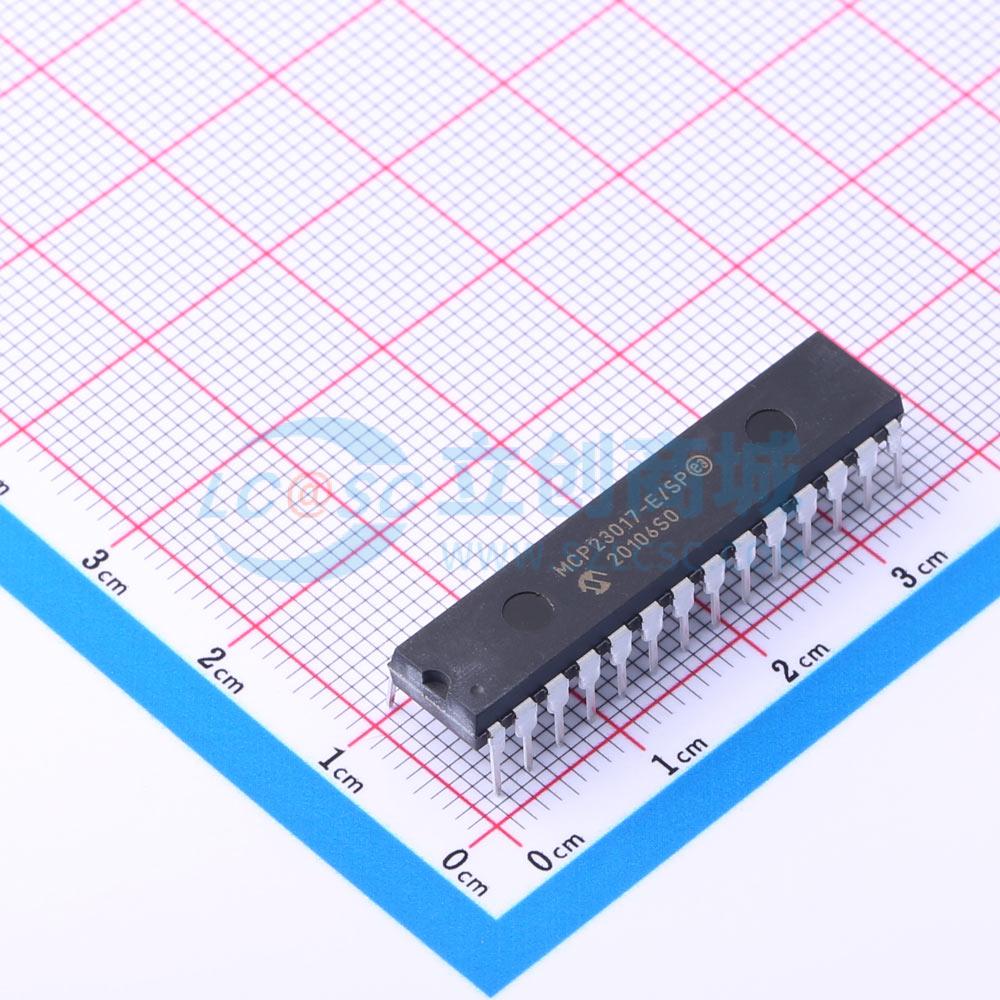

温馨提醒：图片仅供参考，商品以实物为准

MCP23017-E/SP

16位带串行接口的I/O扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位远程双向I/O端口：- I/O引脚默认为输入。高速I2C接口（MCP23017）：100 kHz、400 kHz、1.7 MHz。高速SPI接口（MCP23S17）：最大10 MHz。三个硬件地址引脚，允许总线上最多连接八个设备。可配置的中断输出引脚：可配置为高电平有效、低电平有效或开漏。INTA和INTB可以配置为独立工作或一起工作。可配置的中断源：- 从配置寄存器默认值或引脚变化触发中断。极性反转寄存器用于配置输入端口数据的极性。外部复位输入。低待机电流：1 μA（最大值）。工作电压：1.8V至5.5V @ -40°C至+85°C，2.7V至5.5V @ -40°C至+85°C，4.5V至5.5V @ -40°C至+125°C。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP23017-E/SP
商品编号: C647352
商品封装: SPDIP-28
包装方式: 管装
商品毛重: 4.12克(g)

商品参数

商品概述

16位远程双向I/O端口：- I/O引脚默认为输入。高速I2C接口（MCP23017）：100 kHz、400 kHz、1.7 MHz。高速SPI接口（MCP23S17）：最大10 MHz。三个硬件地址引脚，允许总线上最多连接八个设备。可配置的中断输出引脚：可配置为高电平有效、低电平有效或开漏。INTA和INTB可以配置为独立工作或一起工作。可配置的中断源：- 从配置寄存器默认值或引脚变化触发中断。极性反转寄存器用于配置输入端口数据的极性。外部复位输入。低待机电流：1 μA（最大值）。工作电压：1.8V至5.5V @ -40°C至+85°C，2.7V至5.5V @ -40°C至+85°C，4.5V至5.5V @ -40°C至+125°C。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15个/管，最小起订量 1 个)

个

起订量：1 个15个/管

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	-
	工作电压	1.8V~5.5V
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	-
	时钟频率(fc)	1.7MHz
	工作温度	-40℃~+125℃
	支持设备数量	8
	静态电流(Iq)	3uA
	输出低电平(VOL)	600mV
