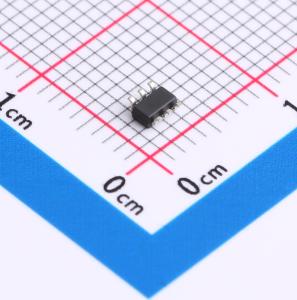

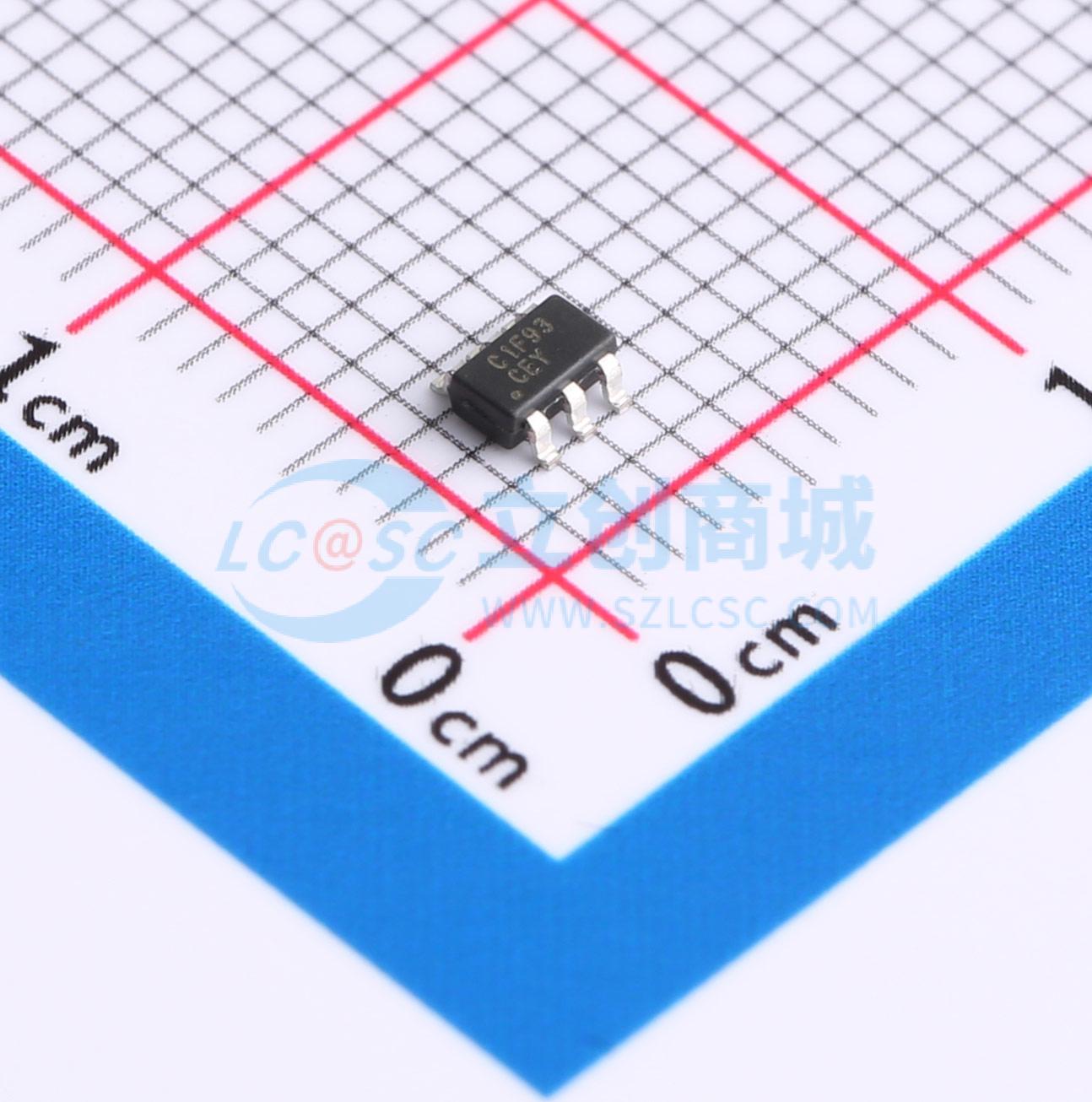

PL611-01-F93TC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可使用单个晶体或参考时钟输入，产生多达三个不同的系统时钟。可从10 MHz-30 MHz的基频晶体输入、高达75MHz的3次泛音晶体或高达200 MHz的参考时钟输入中生成高达200 MHz的任何输出频率。也支持级联IC以产生额外的时钟频率。
品牌名称: MICROCHIP(美国微芯)
商品型号: PL611-01-F93TC
商品编号: C647222
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

PL611-01是一款低成本通用频率合成器，属于可编程时钟系列产品。PL611-01产品系列具备高度灵活性，可采用单个晶体或参考时钟输入，最多能产生三种不同的系统时钟。它可从10 MHz - 30 MHz的基频晶体输入、最高75 MHz的三次泛音晶体或最高200 MHz的参考时钟输入中，生成高达200 MHz的任意输出频率。该产品也支持级联多个IC以产生额外的时钟频率。

商品特性

先进的可编程PLL设计
极低的抖动和相位噪声（典型值30 - 70ps峰 - 峰值）
最多3个可编程输出
输出频率高达200 MHz的CMOS信号
支持晶体或参考时钟输入
- 基频晶体：10 MHz - 30 MHz
- 三次泛音晶体：最高75 MHz
- 参考输入：最高200 MHz
可接受低于1.0 V的参考信号输入电压
一个可编程I/O引脚可配置为可编程时钟、频率选择输入、输出使能（OE）或掉电（PDB）输入
电源工作范围为2.25 V至3.63 V
工作温度范围为 -40℃至85℃
提供8引脚MSOP/SOP和6引脚SOT封装
符合绿色环保/RoHS标准的封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	60MHz；27MHz
	工作电压	2.25V~3.63V

	属性	参数值
	输出通道数	3
	工作温度	0℃~+70℃
