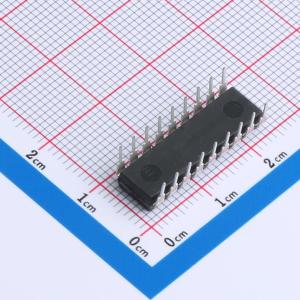

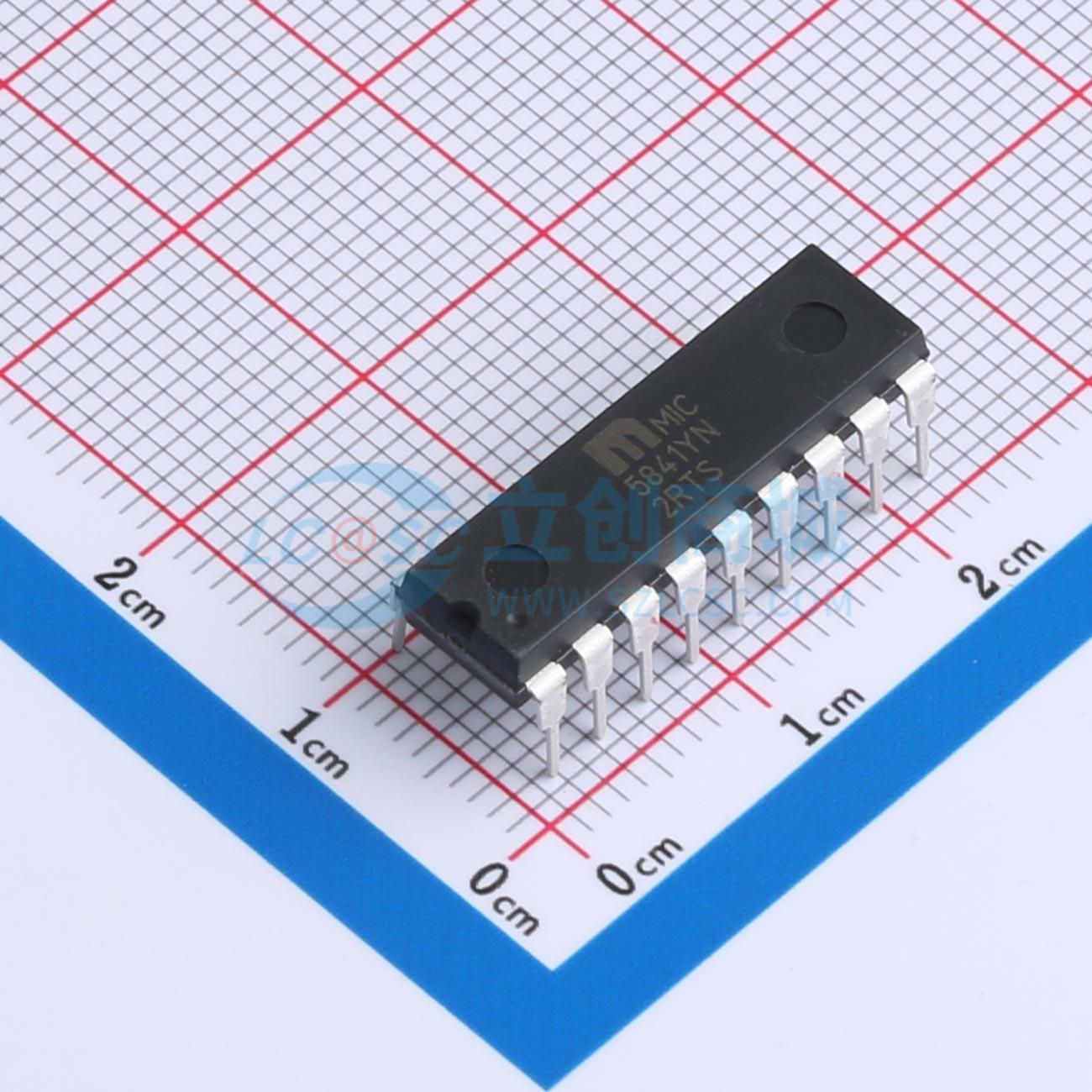

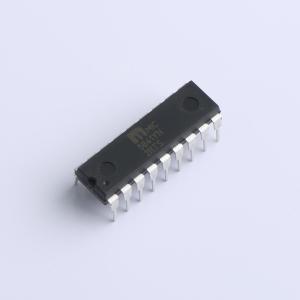

MIC5841YN
8位串行输入锁存驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用 BiCMOS 技术制造的 MIC5841/5842 集成电路，可广泛应用于各种外设功率驱动场景。这两款器件均配备一个 8 位 CMOS 移位寄存器、CMOS 控制电路、8 个 CMOS 数据锁存器和 8 个双极型电流吸收达林顿输出驱动器。这两款器件仅在最大电压额定值上有所不同
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC5841YN
- 商品编号
- C647199
- 商品封装
- PDIP-18
- 包装方式
- 管装
- 商品毛重
- 1.980952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | - | |
| 通道数 | 8 | |
| 输入控制逻辑 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 0V~15V | |
| 导通电阻 | - | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 最小数据输入速率 3.3 MHz
- CMOS, PMOS, NMOS, TTL 兼容
- 内部上拉/下拉电阻
- 低功耗 CMOS 逻辑和锁存器
- 高电压电流沉输出
- 输出瞬态保护二极管
- 单电源或双电源供电操作
应用领域
- 500mA 输出，带集成瞬态抑制二极管，适用于灯、继电器、线圈和其他感性负载。
- MIC5841 带输出使能的线圈驱动器
- MIC5841 电平转换灯驱动器，达林顿发射极连接到负电源
