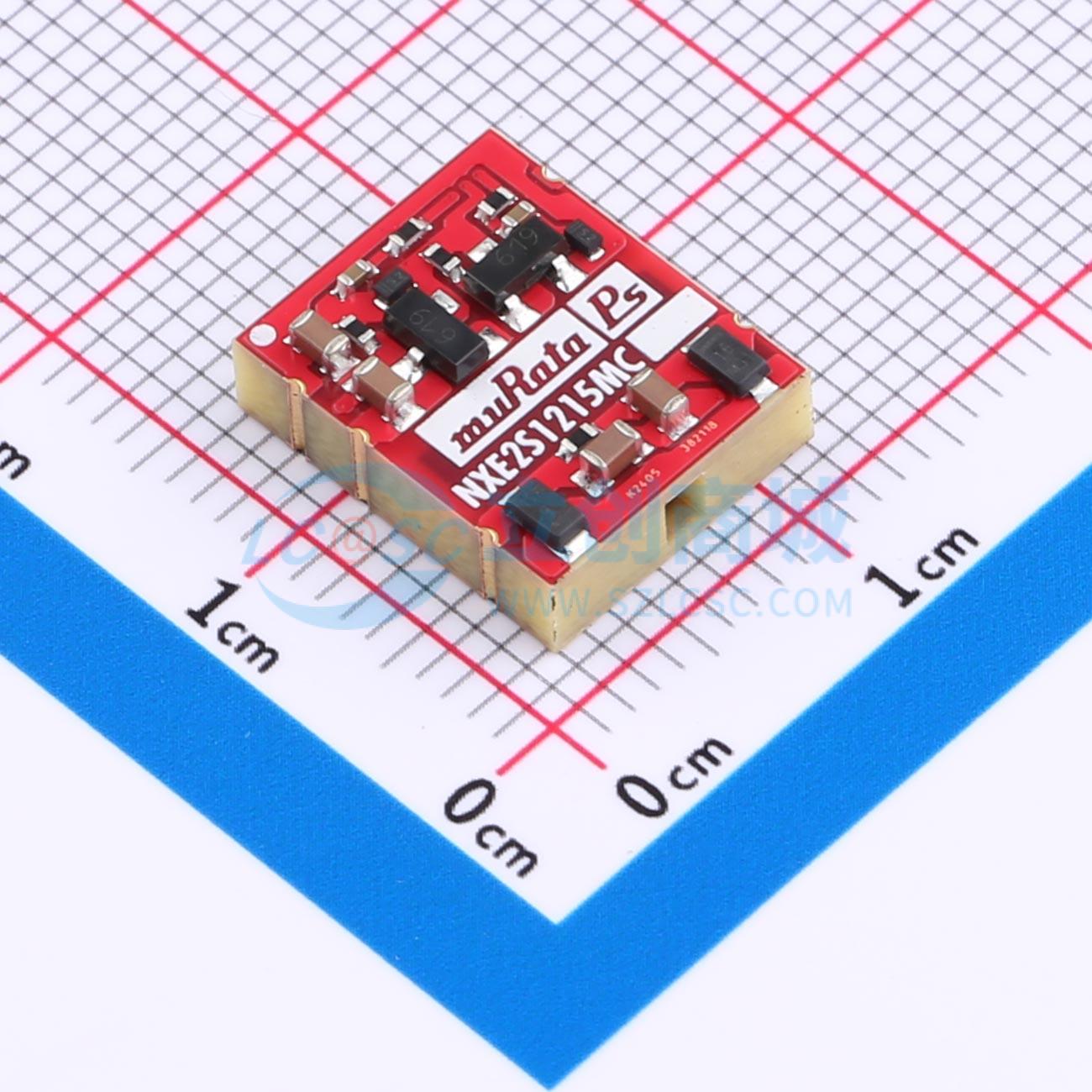

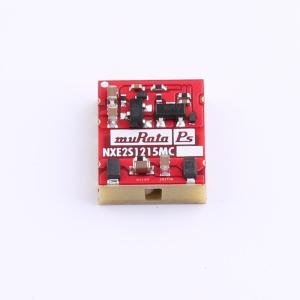

NXE2S1215MC-R7

隔离式2W单输出开关模式（SM）DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NXE2 系列是一款新型低成本、薄型、全自动化制造的表面贴装式 DC-DC 转换器。NXE2 系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检测的 iLGA 封装中，提高了产品可靠性和性能重复性。NXE2 系列的行业标准引脚布局与现有设计兼容
品牌名称: muRata(村田)
商品型号: NXE2S1215MC-R7
商品编号: C5834015
商品封装: SMD-5P,12.7x10.4mm
包装方式: 编带
商品毛重: 1.277778克(g)

商品参数

商品概述

NXE2系列是一系列新型的低成本、薄型、全自动制造的表面贴装DC-DC转换器。NXE2系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能的重复性。NXE2系列的行业标准引脚布局与现有设计兼容。NXE2系列的潮湿敏感度等级（MSL）为2级，并且符合J-STD-020标准，可承受260℃的峰值回流焊温度。隔离式2W单输出表面贴装DC-DC转换器

商品特性

低成本
薄型设计
全自动化制造
基板嵌入式变压器
无卤、可检查的iLGA封装
提高产品可靠性和性能的重复性
行业标准引脚布局，与现有设计兼容
潮湿敏感度等级（MSL）为2级
符合J-STD-020标准，可承受260℃的峰值回流焊温度

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(180个/圆盘，最小起订量 1 个)

个

起订量：1 个180个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离电源模块
	通道数	1
	输出功率	2W
	工作电压(Vin)	10.8V~13.2V
	转换效率	79%
	输出电压(Vout)	15V
	输出电流(最大值)	133mA

	属性	参数值
	隔离电压(Vrms)	3kV
	特性	短路保护
	工作温度	-40℃~+85℃
	开关频率	100kHz
	空载输入电流	2.8mA
	纹波噪声	60mVp-p
