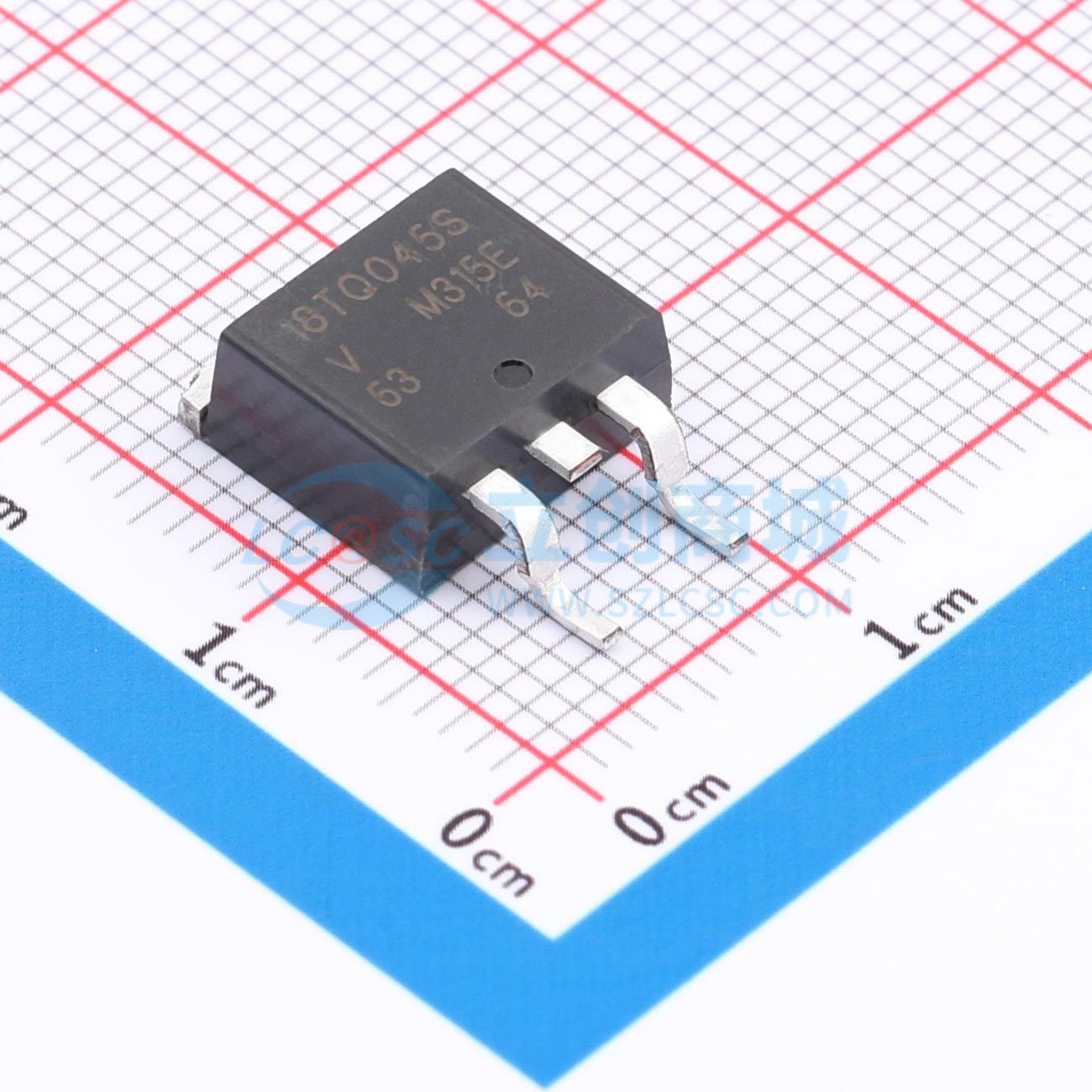

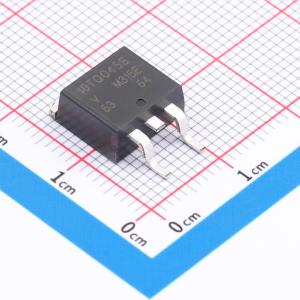

VS-18TQ045S-M3
电压:45V 电流:18A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 肖特基整流器系列针对高温下的低反向泄漏进行了优化。专有的势垒技术允许在高达175°C的结温下可靠运行。典型应用于开关电源、转换器、续流二极管和反向电池保护。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-18TQ045S-M3
- 商品编号
- C5831361
- 商品封装
- TO-263AB(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 600mV@18A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 18A | |
| 反向电流(Ir) | 2.5mA@35V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 1.8kA |
商品概述
VS - 18TQ...肖特基整流器系列针对高温下的低反向泄漏进行了优化。其专利势垒技术允许在高达175°C的结温下可靠运行。典型应用包括开关电源、转换器、续流二极管和反电池保护。
商品特性
- 可在175°C的结温下运行
- 正向压降较低
- 可高频运行
- 采用高纯度、高温环氧树脂封装，增强机械强度和防潮性
- 设有保护环，增强坚固性和长期可靠性
- 符合J - STD - 020标准的MSL 1级，LF最大峰值为245°C
- 根据JEDEC - JESD 47进行设计和鉴定
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912，符合RoHS标准，无卤素
