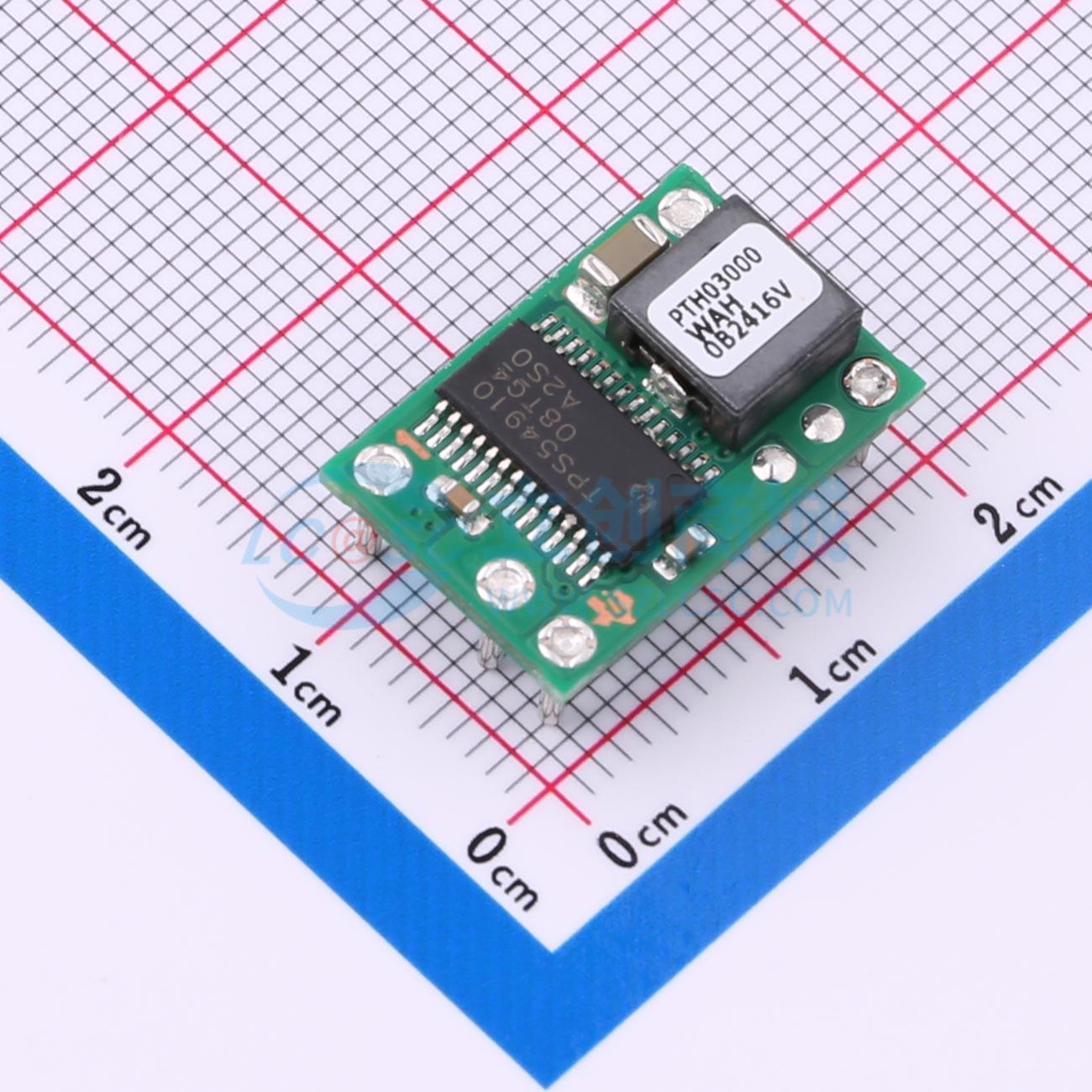

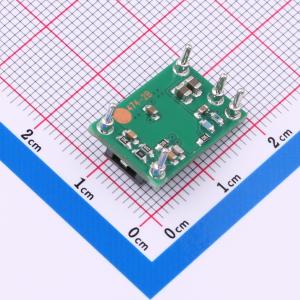

PTH03000WAH

3.3V输入，非隔离宽输出可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH03000系列非隔离式电源模块体积小巧、性能卓越。这些稳压器采用双面表面贴装结构和同步整流技术，在占用约为标准邮票一半大小的PCB面积的情况下，可提供高达6A的输出电流。对于空间、性能和成本是重要设计限制因素的应用场景而言，它们是理想之选。该系列模块的输入电压为3.3V，可实现降压功率转换，输出电压范围为0.9V至2.5V。PTH03000W的输出电压可通过单个电阻在该范围内进行设置。工作特性包括开/关禁止、输出电压调节（微调）、输出电流限制和过温保护。目标应用包括电信、工业和通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统。封装选项包括通孔和表面贴装两种配置。
品牌名称: TI(德州仪器)
商品型号: PTH03000WAH
商品编号: C5829890
商品封装: DIP-5
包装方式: 托盘
商品毛重: 3.84克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

PTH03000系列非隔离式电源模块体积小巧、性能卓越。这些稳压器采用双面表面贴装结构和同步整流技术，在占用约为标准邮票一半大小的PCB面积的情况下，可提供高达6A的输出电流。对于空间、性能和成本是重要设计限制因素的应用场景而言，它们是理想之选。该系列模块的输入电压为3.3V，可实现降压功率转换，输出电压范围为0.9V至2.5V。PTH03000W的输出电压可通过单个电阻在该范围内进行设置。工作特性包括开/关禁止、输出电压调节（微调）、输出电流限制和过温保护。目标应用包括电信、工业和通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统。封装选项包括通孔和表面贴装两种配置。

商品特性

高达6A的输出电流
3.3V输入电压
宽输出电压调节范围：0.9V至2.5V
效率高达95%
功率密度为115W/in³
开/关禁止
欠压锁定
输出电流限制
过温保护
工作温度：-40℃至+85℃
表面贴装封装
安全机构认证（待审批）：UL 1950、CSA 22.2 950、EN60950和VDE

应用领域

电信
工业
通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(56个/托盘，最小起订量 1 个)

个

起订量：1 个56个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~3.6V
	输出电压精度	±3%
	输出电压(Vout)	900mV~2.5V
	输出电流(最大值)	6A
	输出功率	-

	属性	参数值
	转换效率	93%
	最大容性负载	1000uF
	开关频率	700kHz
	纹波噪声	20mVp-p
	特性	过热保护；过流保护
	长度	19.05mm
	宽度	12.7mm
	工作温度	-40℃~+85℃
