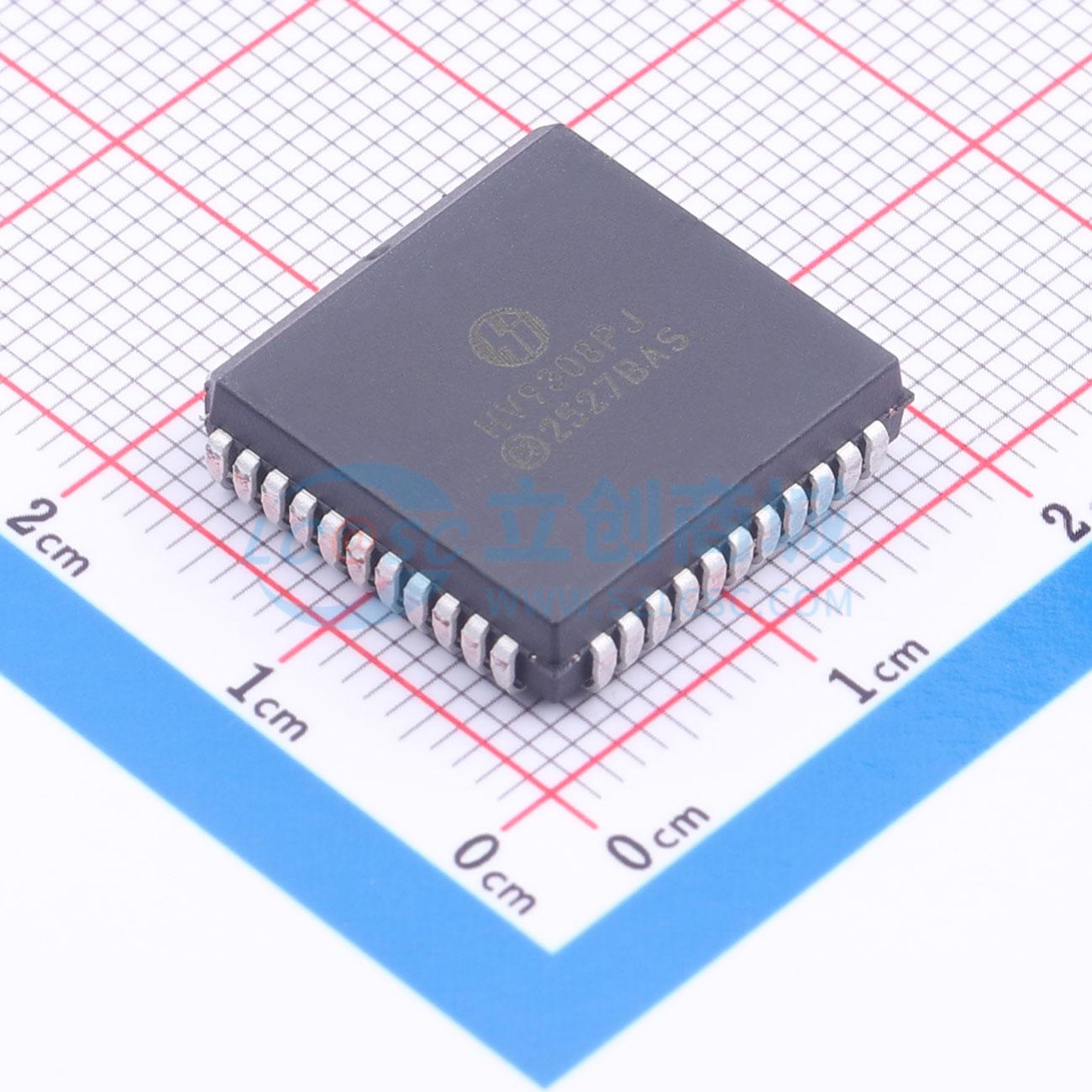

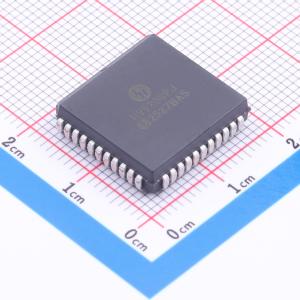

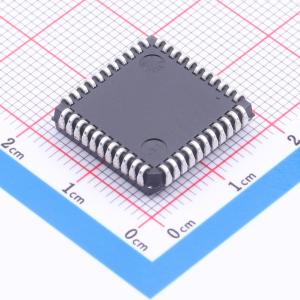

HV9308PJ-G
HV9308PJ-G
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- HV9308PJ-G
- 商品编号
- C646061
- 商品封装
- PLCC-44(16.6x16.6)
- 包装方式
- 管装
- 商品毛重
- 4.955克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | - | |
| 占空比 | - | |
| 工作电流 | 15mA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | - | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | - | |
| 频率 | 8MHz | |
| 静态电流 | 100uA | |
| 耗散功率(Pd) | - |
商品概述
HV9308和HV9408是低压到高压的串行转并行转换器，具有推挽输出。这些器件被设计为交流电致发光显示器的驱动器。它们也可以用于任何需要多输出高压低电流源极和漏极能力的应用，例如驱动等离子面板、真空荧光显示器和大型矩阵LCD显示器。
每个器件由一个32位移位寄存器、32个锁存器以及执行输出极性选择和消隐的控制逻辑组成。HVOUT1通过输出使能逻辑连接到移位寄存器的第一级。数据在时钟的低到高转换时通过移位寄存器移位。从封装顶部看，HV9308顺时针移位，而HV9408逆时针移位。提供了一个数据输出缓冲区用于级联设备。该输出反映了移位寄存器最后一个位（第32位）的当前状态。移位寄存器的操作不受锁存使能（LE）和输出使能（OE）输入的影响。当LE输入为高电平时，数据从移位寄存器传输到锁存器。当LE为低电平时，锁存器中的数据保持不变。
应用领域
- 压电驱动器
- 喷墨打印机驱动程序
- 显示驱动器
- 微机电系统应用
