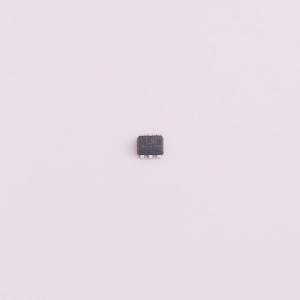

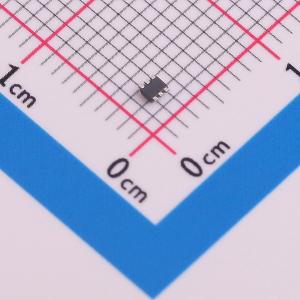

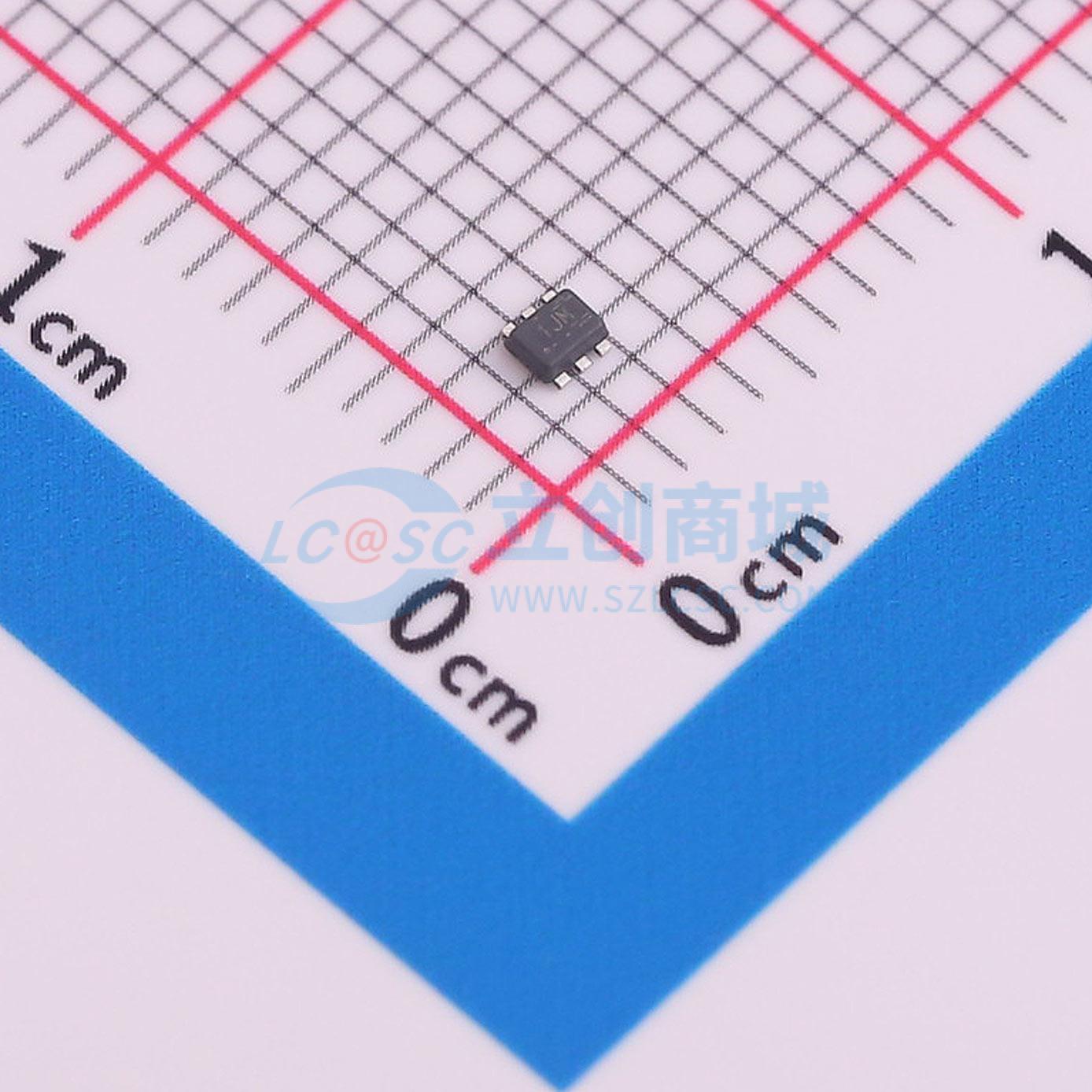

温馨提醒：图片仅供参考，商品以实物为准

TPS62A02ADRLR

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62A02是一款高效率同步降压转换器,输入电压范围为2.5V至5.5V,输出电压范围为0.6V至Vin,最大输出电流为2A。该器件具有低静态电流（<25μA）,2.4MHz开关频率,内置开关MOSFET,支持脉宽调制（PWM）和节能模式（PSM）。
品牌名称: TI(德州仪器)
商品型号: TPS62A02ADRLR
商品编号: C5820994
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.037666克(g)

商品参数

商品概述

TPS62A0x系列器件是同步降压型DC-DC转换器，针对高效率和紧凑的解决方案尺寸进行了优化。这些器件集成了能够提供高达2 A输出电流的开关。在中等到重载情况下，器件以2.4 MHz开关频率的脉冲宽度调制（PWM）模式工作。在轻载时，器件会自动进入省电模式（PSM），以在整个负载电流范围内保持高效率。在关断状态下，电流消耗也极小。该器件系列的TPS62A0xA变体在整个负载电流范围内以强制PWM模式工作。 TPS62A0x器件通过外部电阻分压器提供可调输出电压。内部软启动电路可限制启动期间的浪涌电流。还内置了过流保护、热关断保护和电源正常指示等其他功能。这些器件采用SOT-563封装。

商品特性

2.5 V至5.5 V输入电压范围
0.6 V至VIN可调输出电压范围
180 mΩ和120 mΩ低RDSON开关（1 A）
100 mΩ和67 mΩ低RDSON开关（2 A）
静态电流<25 μA
1%反馈精度（0℃至125℃）
100%占空比模式工作
2.4 MHz开关频率
提供省电模式或PWM选项
电源正常输出引脚
短路保护（打嗝模式）
内部软启动
有源输出放电
热关断保护
采用1.60 mm×1.60 mm SOT-63封装
与TLV62585引脚兼容

应用领域

机顶盒
电视应用
IP网络摄像机
多功能打印机
无线路由器、固态硬盘
电池供电应用
通用负载点电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	可调
