温馨提醒：图片仅供参考，商品以实物为准

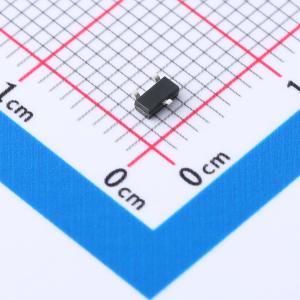

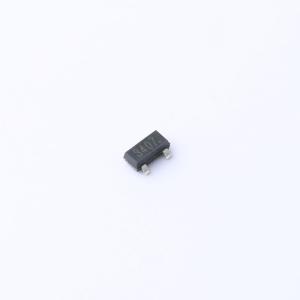

WD3407
耐压:30V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WEIDA(韦达)
- 商品型号
- WD3407
- 商品编号
- C5819982
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 48mΩ | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 6.8nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 530pF | |
| 反向传输电容(Crss) | 56pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 70pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
NTE2394是一款N沟道增强型功率MOS场效应晶体管。易于驱动且开关时间极快，使该器件非常适合高速开关应用。典型应用包括开关电源、不间断电源和电机调速。
商品特性
- 小型单 MOSFET
- VDS = -30 V,ID = -4.1 A
- 在 VGS = -10 V 时,RDS(导通) < 60 mΩ
- 在 VGS = -4.5 V 时,RDS(导通) < 85 mΩ
- 沟槽低压 MOSFET 技术
应用领域
- 开关电源
- 电机控制
