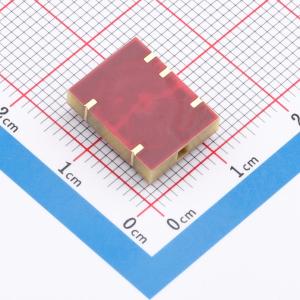

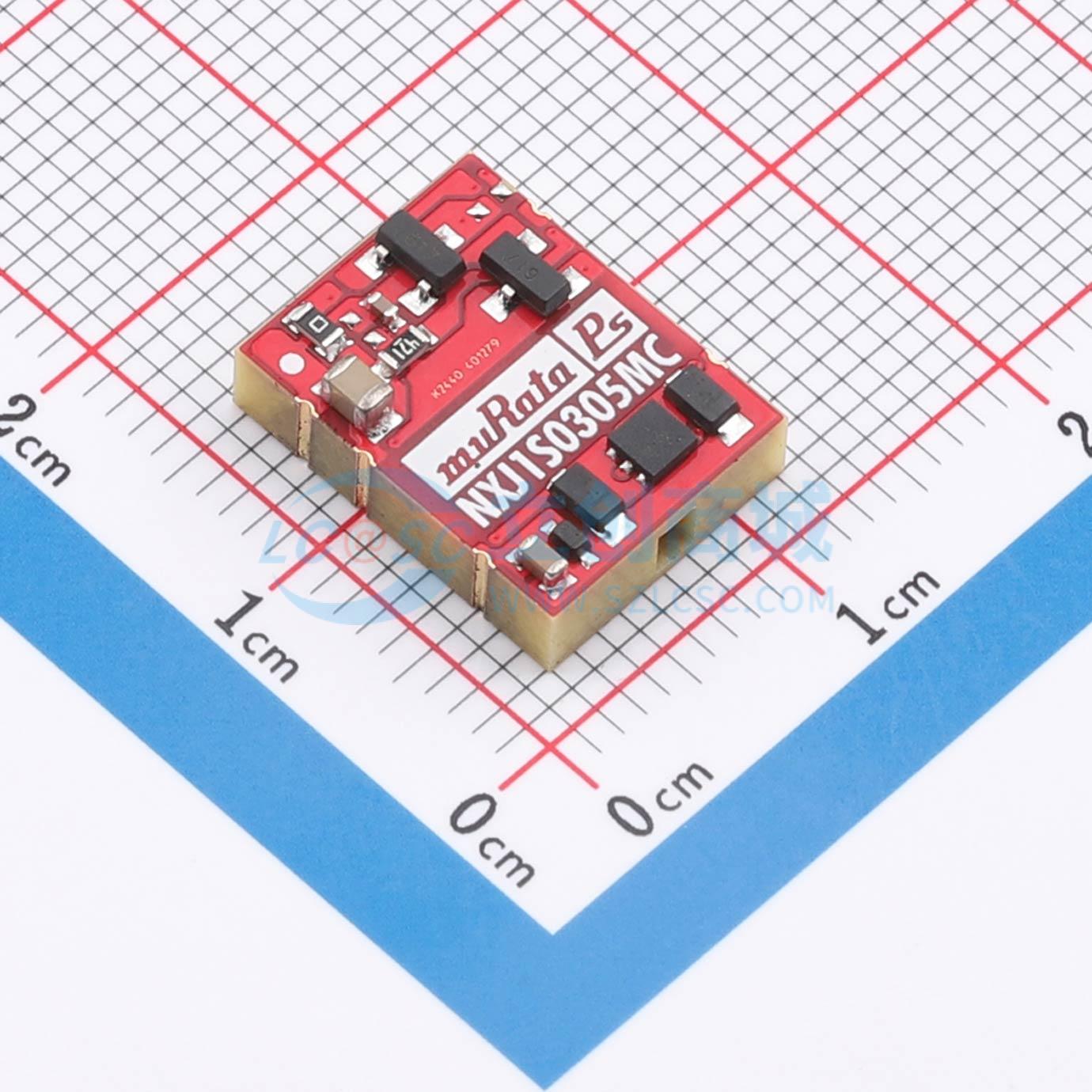

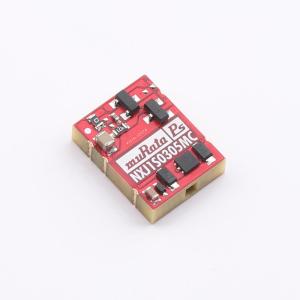

NXJ1S0305MC-R13
隔离式1W单输出开关模式（SM）DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NXJ1系列是一系列新型的低成本、薄型、全自动化制造的表面贴装DC-DC转换器。NXJ1系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ1系列的行业标准引脚布局与现有设计兼容。NXJ1系列的湿度敏感度等级（MSL）为2级，并且符合J-STD-020标准，可承受260℃的峰值回流焊温度。
- 品牌名称
- muRata(村田)
- 商品型号
- NXJ1S0305MC-R13
- 商品编号
- C5817092
- 商品封装
- SMD-5P,13.7x10.5mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 3.63V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 4.2kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 13.7mm | |
| 宽度 | 10.5mm | |
| 高度 | 4.4mm |
商品概述
NXJ1系列是一系列新型的低成本、薄型、全自动化制造的表面贴装DC-DC转换器。NXJ1系列采用基板嵌入式变压器的自动化制造工艺，在无卤、可检查的iLGA封装中提高了产品可靠性和性能重复性。NXJ1系列的行业标准引脚布局与现有设计兼容。NXJ1系列的湿度敏感度等级（MSL）为2级，并且符合J-STD-020标准，可承受260℃的峰值回流焊温度。
商品特性
- 低成本
- 薄型
- 全自动化制造
- 基板嵌入式变压器
- 无卤、可检查的iLGA封装
- 提高产品可靠性和性能重复性
- 行业标准引脚布局，与现有设计兼容
- 湿度敏感度等级（MSL）为2级
- 符合J-STD-020标准，可承受260℃的峰值回流焊温度
